जीबी / टी 24187 कोल्ड ड्रिंक प्रिसिजन स्टील ट्यूब वेल्डेड स्टील पाइप्स की लंबाई 1.5 मी - 4 मी

उत्पाद विवरण

TORICH GB / T 24187 कोल्ड-ड्रिंक प्रिसिजन सिंगल वेल्डेड स्टील ट्यूब्स

विवरण :
सामग्री: सी सी एम एन पी एस
आकार सीमा : आयुध डिपो: 3.18-18 मिमी
WT: 0.3-1.3 मिमी
सामान्य लंबाई: 1.5-4 मी
सहनशीलता:
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।

तालिका 1 बाहरी व्यास, दीवार की मोटाई और सैद्धांतिक वजन

आयुध डिपो / मिमी	WT / मिमी
	0.30	0.40	0.50	0.60	0.65	0.70	0.80	0.90	1.00	1.30
	सैद्धांतिक वजन / (किग्रा / मी)
3.18	0.0213	0.0274	0.0330
4.00	0.0274	0.0355	0.0432	0.0503
4.76	0.0330	0.0430	0.0525	0.0616	0.0659	0.0701
5.00	0.0348	0.0454	0.0555	0.0651	0.0697	0.0742
6.00	0.0422	0.0552	0.0678	0.0799	0.0858	0.0915	0.1026	0.1132	0.1233
6.35	0.0448	0.0587	0.0721	0.0851	0.0914	0.0975	0.1095	0.1210	0.1319
7.94	0.0565	0.0744	0.0917	0.1086	0.1169	0.1250	0.1409	0.1563	0.1712	0.2129
8.00	0.0570	0.0750	0.0925	0.1095	0.1178	0.1260	0.1421	0.1576	0.1726	0.2148
9.53	0.0683	0.0901	0.1113	0.1321	0.1423	0.1524	0.1722	0.1915	0.2104	0.2639
10.00	0.0718	0.0947	0.1171	0.1391	0.1499	0.1605	0.1815	0.2020	0.2220	0.2789
12.00	0.0866	0.1144	0.1418	0.1687	0.1819	0.1951	0.2210	0.2464	0.2713	0.3430
12.70	0.0917	0.1213	0.1504	0.1790	0.1932	0.2072	0.2348	0.2619	0.2885	0.3655
14.00	0.1014	0.1342	0.1665	0.1983	0.2140	0.2296	0.2604	0.2908	0.3206	0.4072
15.88	0.1153	0.1527	0.1896	0.2261	0.2441	0.2621	0.2975	0.3325	0.3670	0.4674
16.00	0.1162	0.1539	0.1911	0.2279	0.2461	0.2641	0.3000	0.3352	0.3699	0.4713
18.00	0.1310	0.1736	0.2158	0.2575	0.2781	0.2987	0.3393	0.3795	0.4192	0.5354
बिना अतिरिक्त कोटिंग के सैद्धांतिक वजन, स्टील का घनत्व 7.85 किग्रा /

Table2 स्टील पाइप के बाहरी व्यास का स्वीकार्य विचलन

तालिका 3 स्टील ट्यूब दीवार मोटाई की अनुमेय विचलन

तालिका 4 स्टील पाइप की निर्दिष्ट लंबाई का स्वीकार्य विचलन

स्टील स्ट्रिप (मास फ्रैक्शन)% की TABLE 5 रासायनिक संरचना

TABLE 6 कोल्ड रोल्ड कम कार्बन स्टील स्ट्रिप के यांत्रिक गुण

कोल्ड रोल्ड अल्ट्रा-कम कार्बन स्टील स्ट्रिप के 7 यांत्रिक गुण

स्टील पाइप के टेबल 8 यांत्रिक गुणों

विशेषता:

टॉरिक गुणवत्ता आश्वासन

अच्छी सतह की गुणवत्ता

तकनीकी मानक के लिए अच्छा OD और ID सहिष्णुता
स्थिर गुणवत्ता
100% एड़ी करंट टेस्ट

प्रसंस्करण: डब्ल्यू डब्ल्यू डब्ल्यू

के क्षेत्र में व्यापक रूप से उपयोग किया जाता है: कंडेनसर, बाष्पीकरण करनेवाला, प्रशीतन के कूलर ट्यूब ईंधन पाइप, ऑटोमोबाइल और इलेक्ट्रिक उपकरण औद्योगिक

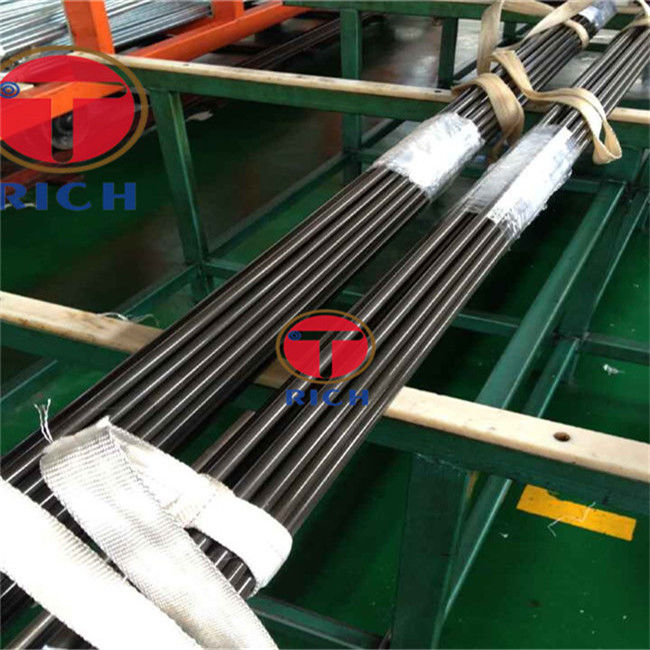

उत्पाद छवियाँ :
