GB / T 20409 मल्टी - हाई प्रेशर बॉयलर के लिए राइफल सीमलेस स्टील ट्यूब

उत्पाद विवरण

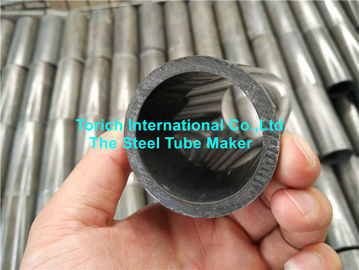

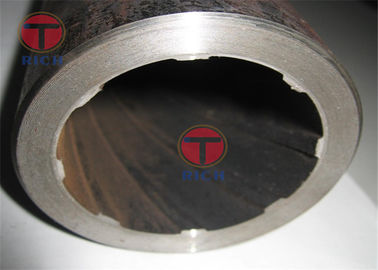

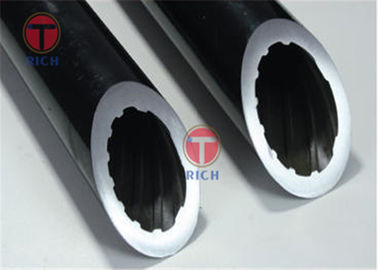

उच्च दबाव बॉयलर के लिए GB / T 20409 मल्टी-राइफल सीमलेस स्टील ट्यूब

आवेदन : उच्च गुणवत्ता वाले कार्बन संरचनात्मक इस्पात, मिश्र धातु संरचनात्मक इस्पात कोल्ड-ड्राइंग या कोल्ड रोल्ड आंतरिक धागा ट्यूब के लिए बॉयलर और उच्च दबाव के उत्पादन के लिए उपयुक्त

आकार : लंबाई - 8-12 मी
आयुध डिपो - 28.6-66.7mm
WT - 6.38-18.33mm
वक्रता - ≤1.0mm / मी

सतही गुणवत्ता:
1. महिला पिरोया ट्यूबों की आंतरिक और बाहरी सतहों को दरारें, सिलवटों, समुद्री मील, सिलवटों और delaminations की अनुमति नहीं है। इन दोषों को पूरी तरह से हटा दिया जाना चाहिए। दोष को हटाने की गहराई दीवार की मोटाई के 10% से अधिक नहीं होनी चाहिए, और भरने की जगह पर वास्तविक दीवार की मोटाई दीवार की मोटाई से कम नहीं होनी चाहिए। न्यूनतम स्वीकार्य मोटाई विचलन, निकासी को गोल किया जाना चाहिए
2. धागे का आकार बरकरार रखा जाना चाहिए। कोई ड्राइंग, कर्लिंग या पतन नहीं होना चाहिए।
3. आंतरिक रूप से पिरोया ट्यूबों (गैर-तीक्ष्ण कोर छड़ सहित) की आंतरिक और बाहरी सीधी सतहों को न्यूनतम दीवार की मोटाई का 4% से अधिक नहीं और अधिकतम 0.2 मिमी की गहराई की अनुमति होगी।
4. अन्य स्थानीय खामियां जो नकारात्मक विचलन की अनुमति देने के लिए दीवार की मोटाई से अधिक नहीं हैं, मौजूद हैं।
5. आंतरिक रूप से पिरोया ट्यूब की आंतरिक और बाहरी सतहों पर ऑक्साइड के तराजू को हटाया जाना चाहिए ताकि पतली ऑक्साइड परत निरीक्षण में हस्तक्षेप न करें।

स्टील की ग्रेड और रासायनिक संरचना

संख्या	ब्रांड	रासायनिक संरचना (द्रव्यमान अंश) /%
		सी	Mn	सी	सीआर	मो	एस	पी
1	20G	0.17 ~ 0.23	0.35 ~ 0.65	0.17 ~ 0.37	-	-	≤0.020	≤0.025
2	20MnG	0.17 ~ 0.23	0.70 ~ 1.00	0.17 ~ 0.37	-	-	≤0.020	≤0.025
3	25MnG	0.22 ~ 0.29	0.7 ~ 1.00	0.17 ~ 0.37	-	-	≤0.020	≤0.025
4	12CrMoG	0.08 ~ 0.15	0.40 ~ 0.70	0.17 ~ 0.37	0.40 ~ 0.70	0.40 ~ 0.55	≤0.020	≤0.025
5	15CrMoG	0.12 ~ 0.18	0.40 ~ 0.70	0.17 ~ 0.37	0.80 ~ 1.10	0.40 ~ 0.55	≤0.020	≤0.025
Note1: अवशिष्ट तत्व की सामग्री 20G, 20MnG, 25MnG को संतुष्ट करना चाहिए: Cu≤0.20%, Cr %0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15% अन्य ब्रांडों के शेष तत्वों को संतुष्ट करना चाहिए: Cu≤ 0.20%, Ni≤0.30%। नोट 2: 20G स्टील में एसिड घुलनशील एल्यूमीनियम, 0.010% से अधिक नहीं होना चाहिए। नोट 3: ऑक्सीजन कनवर्टर द्वारा उत्पादित स्टील की नाइट्रोजन सामग्री और भट्ठी का शोधन 0.008% से अधिक नहीं होना चाहिए।

आंतरिक पेंच ट्यूबों का आकार और थ्रेड मापदंडों का स्वीकार्य विचलन

कोड	परियोजना	"ए" दांत स्वीकार्य विचलन टाइप करते हैं	"बी" दांत स्वीकार्य विचलन टाइप करते हैं
ए	OD≤38.1mm 38.1mm <आयुध डिपो <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0.15 mm ± 0.20mm ± 0.25 मिमी ± 0.30mm	-
बी	OD≤38.1mm 38.1mm <आयुध डिपो <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	-	± 0.15 mm ± 0.20mm ± 0.25 मिमी ± 0.30mm
सी	पेंच धागा की जड़ की आईडी: OD- (1.11 × न्यूनतम WT × 2) OD≤38.1mm 38.1mm <आयुध डिपो <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0.15 mm ± 0.20mm ± 0.25 मिमी ± 0.30mm	± 0.15 mm ± 0.20mm ± 0.25 मिमी ± 0.30mm
ए	न्यूनतम आईडी	शून्य के लिए नकारात्मक विचलन	शून्य के लिए नकारात्मक विचलन
एफ	न्यूनतम WT	+ 22% 0	+ 22% 0
जी	धागा युक्तियाँ	-	-
मैं	थ्रेड शीर्ष चौड़ाई	-	-
	धागे की ऊंचाई: OD≤38.1mm 38.1mm <आयुध डिपो <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0.3 मिमी	± 0.18mm ± 0.20mm ± 0.23mm ± 0.28mm
कश्मीर	धागे का साइड एंगल।	15 ° ±	15 ° ±
हे	धागे की जड़ में गोल कोने का त्रिज्या	-	-
एम	चूड़ीदार पेंच	± 3.2 मिमी	± 3.2 मिमी
एन	धागा सीसा	± 3.2 मिमी × थ्रेड टिप्स	± 3.2 मिमी × थ्रेड टिप्स
	हेलिक्स कोण	रेटिंग	रेटिंग
टी	थ्रेड शीर्ष चौड़ाई (अक्षीय)	± 1.3 मिमी	± 1.3 मिमी
यू	थ्रेड टॉप (अक्षीय) नाली चौड़ाई	-	-
बी प्रकार के लिए, किसी भी थ्रेड ऊंचाई का अधिकतम विचलन तालिका में निर्दिष्ट स्वीकार्य विचलन से अधिक हो सकता है, लेकिन यह 0.08 मिमी के स्वीकार्य विचलन से अधिक नहीं होना चाहिए, और सभी थ्रेड्स की औसत ऊंचाई दी गई विचलन सीमा के अनुरूप होनी चाहिए । रेटिंग पाइप के अक्ष पर आधारित है।
