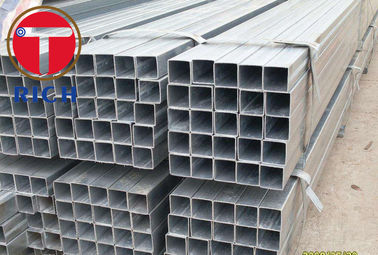

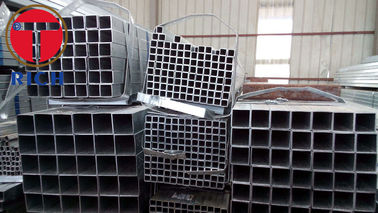

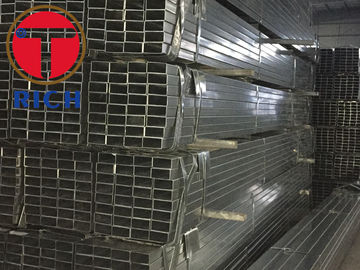

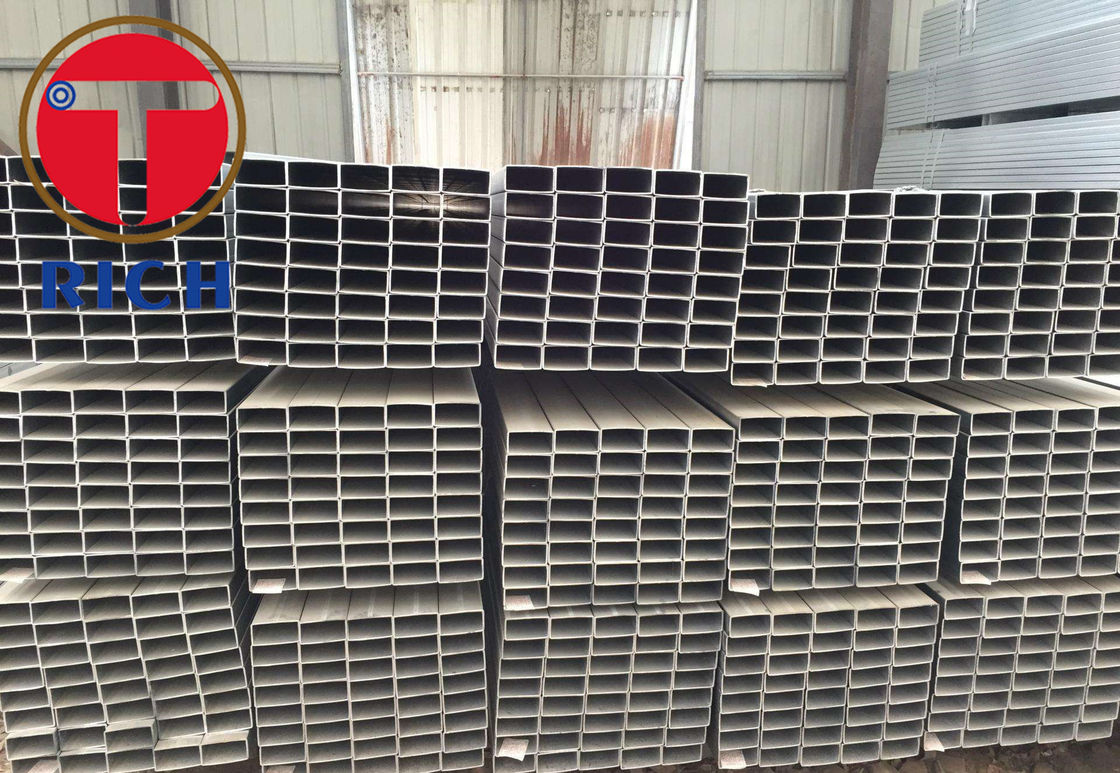

निर्माण संरचना के लिए गर्म डुबकी वेल्डेड स्टेनलेस स्टील वेल्डेड ट्यूब आयताकार

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TORICH
प्रमाणन: ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR
मॉडल संख्या: जीबी / टी 13793
न्यूनतम आदेश मात्रा: 0.5 टन
मूल्य: USD 500~1000 per ton
पैकेजिंग विवरण: लकड़ी के बक्से में बंडलों में
प्रसव के समय: 35-45 दिनों के
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति वर्ष 60000 टन
विस्तार जानकारी
उत्पाद का नाम: निर्माण संरचना के लिए आयताकार वेल्डेड हॉट डिप जस्ती स्टील ट्यूब खोजशब्द: गर्म स्नान जस्ती स्टील ट्यूब
प्रकार: वेल्डेड ईआरडब्ल्यू सतह: जस्ती लेपित
सामग्री: Q195 / Q235 / Q345 उपयोग: निर्माण संरचना
आकृति: गोल आकार लंबाई: 4-12m
आयुध डिपो: 5-711mm गुम्मट: 0.5-5.5mm
हाई लाइट:

welded steel pipe

,

electric resistance welded steel tube


उत्पाद विवरण

निर्माण संरचना के लिए आयताकार वेल्डेड हॉट डिप जस्ती स्टील ट्यूब

आवेदन: यांत्रिक, निर्माण और अन्य संरचनात्मक प्रयोजनों के लिए उपयुक्त, और सीधे सीवन वेल्डेड स्टील पाइप बाहरी व्यास के साथ 711 मिमी से अधिक नहीं, द्रव परिवहन के लिए सामान्य वेल्डेड स्टील पाइप पर भी लागू किया जा सकता है

आकार : एल - 4 ~ 12 मीटर आयुध डिपो - 5 ~ 711 मिमी डब्ल्यूटी - 0.5 ~ 5.5 मिमी

ग्रेड: 10,20, Q195, Q215, Q213, Q275

निर्माण विधि : स्टील पाइप गर्म रोल्ड स्टील स्ट्रिप या कोल्ड रोल्ड स्टील स्ट्रिप उच्च आवृत्ति प्रतिरोध वेल्डिंग विधि द्वारा बनाया जाएगा

डिलिवरी स्टेट : स्टील ट्यूब वेल्डिंग या हीट ट्रीटमेंट स्टेट डिलीवरी होनी चाहिए

सतह की गुणवत्ता : स्टील ट्यूब की आंतरिक और बाहरी सतहों में दरारें, पपड़ी, सिलवटों, सीमांकक, गोद और जलने की अनुमति नहीं है। स्क्रिब, स्क्रेच, वेल्ड्स के मिसलिग्न्मेंट, बर्न, ऑक्साइड स्केल और बाहरी बर्र हटाने के निशान की अनुमति देता है जो एक नकारात्मक दीवार मोटाई विचलन से अधिक नहीं है



बाहरी व्यास इकाई का सहिष्णुता : मिमी

बाहरी व्यास (D) सामान्य पूर्वधारणा (PD.A) a उच्च परिशुद्धता (PD.B) उच्च परिशुद्धता (PD.C)
5-20 ± 0.30 ± 0.15 ± 0.05
> 20-35 ± 0.40 ± 0.20 ± 0.10
> 35-50 ± 0.50 ± 0.25 ± 0.15
> 50-80 ± 1% डी ± 0.35 ± 0.25
> 80-114.3 ± 0.60 ± 0.40
> 114.3-168.3 ± 0.70 ± 0.50
> 168.3-219.1 ± 0.80 ± 0.60
> 219.1-711 ± 0.75% डी ± 0.5% विकास
बेल्ट कन्वेयर के रोलर के लिए स्टील पाइप के लिए एक आवेदन नहीं है

दीवार की मोटाई इकाई का सहिष्णुता : मिमी

दीवार की मोटाई (टी) सामान्य पूर्वधारणा (PD.A) a उच्च परिशुद्धता (PD.B) उच्च परिशुद्धता (PD.C) गैर-समान दीवार की मोटाई b
0.50-0.70 ± 0.10 ± 0.04 ± 0.03 ≤7.5% टी
> 0.70-1.0 ± 0.05 ± 0.04
> 1.0-1.5 ± 0.06 ± 0.05
> 1.5-2.5 ± 10% टी ± 0.12 ± 0.06
> 2.5-3.5 ± 0.16 ± 0.10
> 3.5-4.5 ± 0.22 ± 0.18
> 4.5-5.5 ± 0.26 ± 0.21
> 5.5 ± 7.5% टी ± 5.0% टी

बेल्ट कन्वेयर के रोलर के लिए स्टील पाइप के लिए एक आवेदन नहीं है

b जनरल प्रीसेशन स्टील ट्यूब के लिए आवेदन नहीं करें। गैर-समान दीवार मोटाई का अर्थ है एक ही क्रॉस सेक्शन पर मापा दीवार मोटाई के अधिकतम और न्यूनतम मूल्यों के बीच का अंतर।

जस्ती स्टील पाइप का वजन गुणांक

दीवार की मोटाई t / मिमी 1.2 1.4 1.5 1.6 1.8 2.0 2.2 2.5 2.8 3.0 3.2 3.5
गुणांक c 1.106 1.091 1.085 1.080 1.071 1.064 1.058 1.051 1.045 1.042 1.040 1.036
गुणांक c बी 1.085 1.073 1.068 1.064 1.057 1.051 1.046 1.041 1.036 1.034 1.032 1.029
गुणांक c सी 1.064 1.055 1.051 1.048 1.042 1.038 1.035 1.031 1.027 1.025 1.022 1.020
दीवार की मोटाई t / मिमी 3.8 4.0 4.2 4.5 4.8 5.0 5.4 5.6 6.0 6.5 7.0 8.0
गुणांक c 1.034 1.032 1.030 1.028 1.027 1.025 1.024 1.023 1.021 1.020 1.018 1.016
गुणांक c बी 1.027 1.025 1.024 1.023 1.021 1.020 1.019 1.018 1.017 1.016 1.015 1.013
गुणांक c सी 1.020 1.019 1.018 1.017 1.016 1.015 1.014 1.014 1.013 1.012 1.011 1.010
दीवार की मोटाई t / मिमी 9.0 10.0 11.0 12.0 12.7 13.0 14.2 16.0 17.5 20.0
गुणांक c 1.014 1.013 1.012 1.011 1.010 1.010 1.009 1.008 1.007 1.006
गुणांक c बी 1.011 1.010 1.009 1.008 1.008 1.008 1.007 1.006 1.006 1.005
गुणांक c सी 1.008 1.008 1.007 1.006 1.006 1.006 1.005 1.005 1.004 1.004
