एएसटीएम A554 स्टेनलेस स्टील वेल्डेड पाइप / स्क्वायर स्टील ट्यूबिंग मैकेनिकल के लिए

उत्पाद विवरण

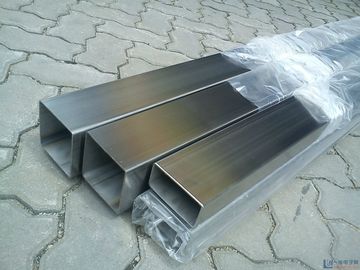

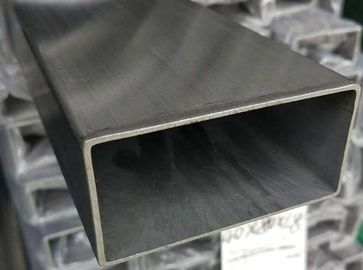

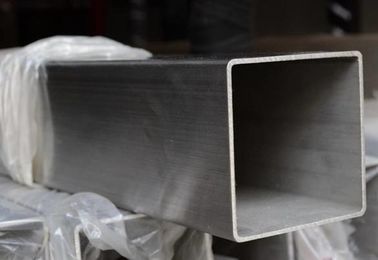

ASTM A554 मैकेनिकल 304 316 के लिए स्टेनलेस स्क्वायर स्टील ट्यूब वेल्डेड

जैसे-वेल्डेड या ठंडा-कम यांत्रिक ट्यूबिंग।

आकार:

गोल, चौकोर, आयत या विशेष।

आयाम:

आयुध डिपो .4406.4 मिमी

WT 0.51 मिमी

ग्रेड:

MT-301, MT-302, MT-304, MT-309S

MT-310S, MT-316, MT-316L, MT-317

MT-321, MT-347, MT-430, MT-430i

सामग्री और निर्माण:

ट्यूबों को स्वचालित वेल्डिंग प्रक्रिया द्वारा फ्लैट-रोल्ड स्टील से निर्मित किया जाता है।

डेलीवेरी हालत:

1. जैसा कि वेल्डेड

2. वेल्डेड और annealed

3. सर्दी कम हुई

4. ठंड कम और annealed

व्यास मनका:

ए। मनका हटाया नहीं

ख। मनका नियंत्रित 0.005 इंच (0.13 मिमी) या निर्दिष्ट दीवार मोटाई का 15%, जो भी अधिक हो

सी। मनका हटाया

टाइप एक: अचार पाइप

आकार : OD: 0.23 '' - 80 '' (5.8-2032 मिमी)

WT: 0.01 '' - 1.125 '' (0.25-28 मिमी)

ANSI / ASME का आकार निम्नानुसार है,

NPS : 1/8 '' - 80 '' SCH: 5 / 5s, 10 / 10s, 20 / 20s, 40 / 40s, 80 / 80s, 120 / 120s, 160 / 160s acc। ANSI B36.19 / 36.10 तक

आकार का अन्य मानक तैयार विकल्प के लिए है।

लंबाई : ग्राहकों के अनुरोध के अनुसार।

मानक : JIS DIN GB BS ASTM (ASME) आदि।

सतह खत्म : Annealed, पोलिश, ब्रश आदि

आवेदन : तरल पदार्थ और गैस परिवहन संरचना और मशीनिंग के लिए।

पैकिंग : प्लाईवुड मामलों या बंडलों।

टाइप टू: ब्राइट एनिल्ड ट्यूब

आकार : आयुध डिपो: 6-50.8 मिमी डब्ल्यूटी सीमा: 0.71-3.68 मिमी लंबाई: 6-24 मीटर

मानक: एएसटीएम ए 249, एन 10217-7, आदि

प्रक्रिया विधि : वेल्डेड, उज्ज्वल annealed।

भूतल खत्म : उज्ज्वल Annealed (बीए), नमकीन बनाना, उज्ज्वल annealed (बीए) और पॉलिश

पैकिंग:

बाहर संरक्षण और समुद्र में चलने योग्य पैकिंग के साथ बंडलों में

आसान लोडिंग और अनलोडिंग के लिए बंडलों पर एक लिफ्ट के साथ लकड़ी के बक्से, टोकरा, डिब्बों

तालिका 1 मिलीमीटर में आयाम

ग्रंथ सूची:

आईएसओ 1127: 1992 स्टेनलेस स्टील ट्यूब - आयाम, सहिष्णुता और पारंपरिक जनता प्रति इकाई लंबाई

आईएसओ 2604-2: 1975 दबाव के प्रयोजनों के लिए स्टेनलेस उत्पाद - गुणवत्ता की आवश्यकताएं - भाग 2: निर्बाध ट्यूब

आईएसओ 2604-5: 1987, दबाव के प्रयोजनों के लिए स्टील उत्पाद - गुणवत्ता की आवश्यकताएं भाग 5: अनुदैर्ध्य रूप से वेल्डेड स्टेनलेस स्टील ट्यूब

आईएसओ 4200: 1991, सादा अंत स्टील ट्यूब, वेल्डेड और सीमलेस - प्रति यूनिट लंबाई के आयाम और द्रव्यमान की सामान्य तालिकाएं

सहायक आवश्यकताएँ:

S1 कठोरता परीक्षण

S2 तनाव परीक्षण

एस 3 नोंडेस्ट्रक्टिव टेस्ट

एस 4 टेस्ट रिपोर्ट

संदर्भित दस्तावेज:

एएसटीएम मानक:

ASTM A370 स्टील उत्पादों के यांत्रिक परीक्षण के लिए परीक्षण विधियाँ और परिभाषाएँ

ASTM E30 स्टील, कास्ट आयरन, ओपन-हार्ट आयरन के रासायनिक Anaysis के लिए टेस्ट तरीके

और गढ़ा लोहा

रासायनिक संरचना के निर्धारण के लिए नमूना स्टील और लोहे के लिए एएसटीएम ई 59 अभ्यास

सैन्य मानक:

शिप और स्टोरेज के लिए MIL-STD-129 मार्किंग

MIL-STD-163 स्टील मिल उत्पाद शिपमेंट और भंडारण के लिए तैयारी

संघीय मानक:

फेड। कक्षा। नंबर 123 लदान के लिए चिह्नित
