हीट एक्सचेंजर अनुप्रयोगों के लिए 0.3-5 मिमी दीवार मोटाई वाली ASTM B338 Gr2 सीमलेस टाइटेनियम ट्यूब
उत्पाद का विवरण
वेल्डेड स्टेनलेस स्टील पाइप
,हीट एक्सचेंजर ट्यूब

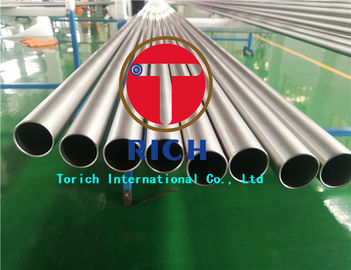

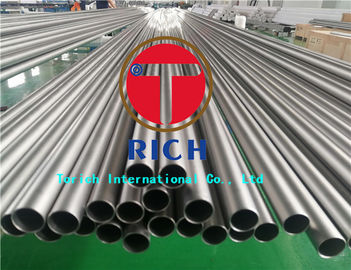

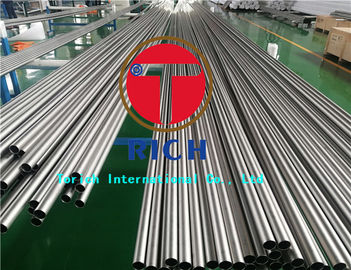

ASTM B338 ग्रेड 2 सीमलेस टाइटेनियम ट्यूबिंग (UNS R50400) व्यावसायिक रूप से शुद्ध टाइटेनियम से हीट एक्सचेंजर्स और कंडेनसर के लिए निर्मित होती है जो संक्षारक वातावरण में काम करते हैं, विशेष रूप से समुद्री जल और क्लोराइड युक्त शीतलन प्रणालियों में। कोल्ड रोलिंग या कोल्ड ड्राइंग के माध्यम से एक अनुदैर्ध्य वेल्ड सीम के बिना निर्मित, ट्यूबिंग संक्षारण प्रतिरोध, आयामी स्थिरता और विश्वसनीय यांत्रिक गुण प्रदान करती है।
ग्रेड 2 टाइटेनियम एनील्ड स्थिति में न्यूनतम तन्यता ताकत 345 MPa, न्यूनतम उपज शक्ति 275 MPa और न्यूनतम बढ़ाव 20% प्रदान करता है। 6 से 65 मिमी के बाहरी व्यास और 0.3 से 5 मिमी की दीवार की मोटाई में उपलब्ध, सीमलेस टाइटेनियम ट्यूबिंग को हीट एक्सचेंजर निर्माण आवश्यकताओं को पूरा करने के लिए अनुकूलित लंबाई और सतह फिनिश में आपूर्ति की जा सकती है।
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का नाम | सीमलेस टाइटेनियम हीट एक्सचेंजर ट्यूब |
| सामग्री | व्यावसायिक रूप से शुद्ध टाइटेनियम |
| मुख्य ग्रेड | ASTM ग्रेड 2 / UNS R50400 |
| अतिरिक्त ग्रेड | ग्रेड 1, ग्रेड 3, ग्रेड 7, ग्रेड 12 |
| मुख्य मानक | ASTM B338-17(2026) |
| ASME विनिर्देश | ASME SB-338, जब निर्दिष्ट किया गया हो |
| निर्माण विधि | सीमलेस, कोल्ड रोल्ड या कोल्ड ड्रॉन |
| बाहरी व्यास | 6–65 मिमी |
| दीवार की मोटाई | 0.3–5.0 मिमी |
| लंबाई | 1–12 मीटर, कस्टम लंबाई उपलब्ध |
| विस्तारित लंबाई | 15 मीटर तक, उत्पादन व्यवहार्यता के अधीन |
| OD टॉलरेंस | व्यास के आधार पर ±0.102 से ±0.254 मिमी |
| दीवार की मोटाई टॉलरेंस | औसत-दीवार ट्यूबिंग के लिए ±10% |
| सीधापन | ASTM B338 आवश्यकताएँ; लंबी ट्यूबों के लिए किसी भी 3.05 मीटर पर अधिकतम धनुष 6.4 मिमी |
| सतह फिनिश | एनील्ड और पिकलड, क्लीन मिल फिनिश या पॉलिशड |
| हीट ट्रीटमेंट | एनील्ड |
| ट्यूब के सिरे | सादा कट, डीबर्रड, या कस्टम तैयार |
| निरीक्षण | रासायनिक विश्लेषण, तन्यता परीक्षण, आयामी निरीक्षण और लागू NDT |
| दस्तावेज़ीकरण | सामग्री परीक्षण प्रमाण पत्र; EN 10204 टाइप 3.1 जब निर्दिष्ट किया गया हो |

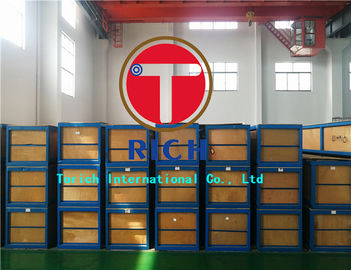

| पैकेजिंग | सुरक्षात्मक बंडल या समुद्री योग्य लकड़ी के बक्से |
सामान्य आयामों में 19 × 1.2 मिमी और 19 × 1.5 मिमी शामिल हैं, साथ ही 25.4 मिमी, 32 मिमी और 38 मिमी के बाहरी व्यास का उपयोग करके अनुकूलित ट्यूब आकार भी शामिल हैं। उपलब्ध व्यास और दीवार की मोटाई संयोजन निर्माण व्यवहार्यता पर निर्भर करते हैं।
ASTM B338 ट्यूब आकार के अनुसार विभिन्न बाहरी व्यास सहनशीलता निर्दिष्ट करता है:
| बाहरी व्यास | OD टॉलरेंस |
|---|---|
| 25.4 मिमी से नीचे | ±0.102 मिमी |
| 25.4 से 38.1 मिमी से नीचे | ±0.127 मिमी |
| 38.1 से 50.8 मिमी से नीचे | ±0.152 मिमी |
| 50.8 से 63.5 मिमी से नीचे | ±0.178 मिमी |
| 63.5 से 88.9 मिमी से नीचे | ±0.254 मिमी |
ये मानक मिल-फिनिश आयामी सहनशीलता हैं। न्यूनतम-दीवार ट्यूबिंग के लिए, मानक एक अलग दीवार सहनशीलता व्यवस्था की अनुमति देता है। सख्त सहनशीलता का मूल्यांकन ग्राहक के चित्र और निर्माण आवश्यकताओं के विरुद्ध किया जा सकता है।
ग्रेड 2 टाइटेनियम एक स्थिर टाइटेनियम ऑक्साइड फिल्म बनाता है जो समुद्री जल में सामान्य संक्षारण और पिटिंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है। यह इसे क्लोराइड-समृद्ध शीतलन जल के संपर्क में आने वाली हीट एक्सचेंजर ट्यूबिंग के लिए उपयुक्त बनाता है।
इसका संक्षारण प्रदर्शन ऑपरेटिंग वातावरण पर निर्भर करता है। ऊंचे तापमान, ऑक्सीजन-रहित दरारें और कुछ कम करने वाले एसिड के लिए अतिरिक्त सामग्री संगतता मूल्यांकन की आवश्यकता होती है। ग्रेड 7 और 12 अधिक गंभीर परिस्थितियों में बेहतर प्रतिरोध प्रदान कर सकते हैं।
ASTM B338 ग्रेड 2 टाइटेनियम ट्यूबिंग में एनील्ड स्थिति में निर्दिष्ट न्यूनतम तन्यता ताकत 345 MPa और न्यूनतम बढ़ाव 20% है।
ट्यूब आयामों को योग्य बनाने के लिए, ASTM B338 फ्लेयरिंग परीक्षण के दौरान आंतरिक व्यास के न्यूनतम 20% विस्तार को भी निर्दिष्ट करता है। यह विशेषता ट्यूब-एंड विस्तार और यांत्रिक जुड़ने वाले कार्यों का मूल्यांकन करते समय प्रासंगिक है।
ग्रेड 2 टाइटेनियम का घनत्व लगभग 4.51 ग्राम/सेमी³ है, जो सामान्य स्टेनलेस स्टील से लगभग 44% कम है।
प्रतिनिधि भौतिक गुणों में लगभग 103–105 GPa का लोचदार मापांक और कमरे के तापमान पर आमतौर पर 16–22 W/(m·K) के आसपास रिपोर्ट की जाने वाली तापीय चालकता शामिल है, जो सामग्री डेटा स्रोत पर निर्भर करती है। ये मान ASTM B338 स्वीकृति सीमा के बजाय संकेतक इंजीनियरिंग गुण हैं।
संक्षारण प्रतिरोध और कम घनत्व का संयोजन टाइटेनियम को पतली-दीवार वाली हीट ट्रांसफर ट्यूबों के लिए उपयुक्त बनाता है जहां सामग्री स्थायित्व और उपकरण का वजन महत्वपूर्ण होता है।
हीट एक्सचेंजर निर्माण में एक सामान्य चिंता यह है कि क्या वितरित ट्यूब ट्यूब शीट छिद्रों में लगातार फिट होंगे।
अत्यधिक बाहरी व्यास भिन्नता, अंडाकारता, या असंगत दीवार की मोटाई ट्यूब प्रविष्टि और यांत्रिक विस्तार के दौरान कठिनाइयाँ पैदा कर सकती है।
TORICH ASTM B338 और सहमत ड्राइंग आवश्यकताओं के अनुसार बाहरी व्यास, दीवार की मोटाई और सीधापन के आयामी निरीक्षण का समर्थन करता है। असेंबली और ट्यूब-एंड विस्तार जोखिमों को कम करने के लिए उत्पादन से पहले कस्टम आयामी सहनशीलता की समीक्षा की जा सकती है।
टाइटेनियम ग्रेड ऑक्सीजन सामग्री, मिश्र धातु तत्वों और यांत्रिक गुणों में भिन्न होते हैं। गलत सामग्री पहचान संक्षारण प्रदर्शन और उपकरण योग्यता को प्रभावित कर सकती है।
TORICH रासायनिक संरचना और यांत्रिक परीक्षण परिणामों को कवर करने वाले हीट-नंबर ट्रेसबिलिटी और सामग्री निरीक्षण दस्तावेज़ीकरण का समर्थन करता है।
ग्रेड 2 टाइटेनियम के लिए, ऑक्सीजन, लोहा, कार्बन, नाइट्रोजन और हाइड्रोजन की सीमा पर विशेष ध्यान दिया जाता है। परियोजना द्वारा आवश्यक होने पर EN 10204 टाइप 3.1 निरीक्षण दस्तावेज़ीकरण निर्दिष्ट किया जा सकता है।
छोटी सतह की खामियां या असंततियां पतली-दीवार वाली हीट एक्सचेंजर ट्यूबों की विश्वसनीयता को प्रभावित कर सकती हैं।
ASTM B338 सीमलेस ट्यूबिंग की अल्ट्रासोनिक परीक्षा की आवश्यकता है, साथ ही एक लागू विद्युत चुम्बकीय, हाइड्रोस्टैटिक, या वायवीय परीक्षण विधि भी।
TORICH ऑर्डर तैयारी के दौरान आवश्यक निरीक्षण विधियों और स्वीकृति मानदंडों का समन्वय कर सकता है। परिवहन क्षति और असेंबली से पहले संदूषण को कम करने के लिए ट्यूब सतह की स्थिति, डीबर्रिंग, हैंडलिंग और सुरक्षात्मक पैकेजिंग को भी सहमत आवश्यकताओं के अनुसार नियंत्रित किया जाता है।
- ASTM B338-17(2026): कंडेनसर, वाष्पीकरणकर्ता और हीट एक्सचेंजर्स के लिए अभिप्रेत सीमलेस और वेल्डेड टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूब। यह प्राथमिक उत्पाद मानक है।
- ASME SB-338: लागू दबाव-उपकरण परियोजनाओं में उपयोग की जाने वाली टाइटेनियम हीट एक्सचेंजर ट्यूबिंग के लिए संबंधित ASME सामग्री विनिर्देश।
- EN 10204: धातु उत्पाद निरीक्षण दस्तावेजों के लिए आवश्यकताएं, जिसमें टाइप 3.1 प्रमाण पत्र शामिल हैं। यह एक दस्तावेज़ीकरण मानक है, न कि टाइटेनियम ट्यूब उत्पाद विनिर्देश।
- GOST 22897-2023: सामान्य औद्योगिक अनुप्रयोगों के लिए सीमलेस कोल्ड-डिफॉर्म्ड टाइटेनियम और टाइटेनियम मिश्र धातु पाइप।
- JIS H 4632:2018: हीट एक्सचेंजर्स के लिए सीमलेस टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूब।
- GB/T 3625-2007: कंडेनसर और हीट एक्सचेंजर्स के लिए टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूब।
विभिन्न क्षेत्रीय विशिष्टताओं में सामग्री ग्रेड, आयाम और परीक्षण के लिए अलग-अलग आवश्यकताएं होती हैं। एक मानक का अनुपालन स्वचालित रूप से दूसरे के अनुपालन की स्थापना नहीं करता है।
ASTM B338 ग्रेड 2 सीमलेस टाइटेनियम ट्यूबिंग का उपयोग तटीय बिजली स्टेशनों पर स्थापित समुद्री जल-कूled शेल-एंड-ट्यूब सतह कंडेनसर में किया जाता है।
इस उपकरण में, समुद्री जल टाइटेनियम ट्यूबों से होकर बहता है जबकि निकास भाप बाहरी सतहों पर संघनित होती है। ट्यूब की दीवार दोनों तरल पदार्थों के बीच गर्मी स्थानांतरित करती है जबकि उन्हें अलग रखती है।
ग्रेड 2 टाइटेनियम समुद्री जल संक्षारण के लिए प्रतिरोध प्रदान करता है, जिससे लंबे समय तक संचालन के दौरान ट्यूब-दीवार के क्षरण का जोखिम कम हो जाता है।
कंडेनसर निर्माताओं के लिए, मुख्य आवश्यकताएं ट्यूब शीट असेंबली के लिए सुसंगत ट्यूब आयाम, संक्षारण प्रतिरोधी आंतरिक और बाहरी सतहें, और स्थापना से पहले सत्यापित ट्यूब अखंडता हैं।
अंतिम ट्यूब आकार, दीवार की मोटाई और सामग्री ग्रेड को कंडेनसर ऑपरेटिंग दबाव, तापमान, समुद्री जल रसायन विज्ञान, डिजाइन कोड और अपेक्षित सेवा जीवन के अनुसार चुना जाना चाहिए।
निम्नलिखित रासायनिक संरचना सीमाएं ASTM B338 में शामिल पांच टाइटेनियम ग्रेड को कवर करती हैं। रासायनिक संरचना को वजन प्रतिशत (%) में व्यक्त किया जाता है।
| ग्रेड | Fe अधिकतम। | O अधिकतम। | N अधिकतम। | C अधिकतम। | H अधिकतम। | मिश्र धातु तत्व | Ti |
|---|---|---|---|---|---|---|---|
| ग्रेड 1 | 0.20 | 0.18 | 0.03 | 0.08 | 0.015 | — | संतुलन |
| ग्रेड 2 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | — | संतुलन |
| ग्रेड 3 | 0.30 | 0.35 | 0.05 | 0.08 | 0.015 | — | संतुलन |
| ग्रेड 7 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | Pd: 0.12–0.25 | संतुलन |
| ग्रेड 12 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | Mo: 0.20–0.40; Ni: 0.60–0.90 | संतुलन |
ग्रेड 2 नियंत्रित इंटरस्टीशियल तत्वों के स्तर के साथ व्यावसायिक रूप से शुद्ध टाइटेनियम है। ग्रेड 1 की तुलना में, इसकी उच्च स्वीकृत ऑक्सीजन सामग्री बढ़ी हुई शक्ति में योगदान करती है।
ग्रेड 7 में पैलेडियम होता है, जबकि ग्रेड 12 में चयनित आक्रामक वातावरण में संक्षारण प्रतिरोध में सुधार के लिए मोलिब्डेनम और निकल होता है।
निम्नलिखित मान ASTM B338 के तहत एनील्ड स्थिति में टाइटेनियम ग्रेड के लिए निर्दिष्ट न्यूनतम यांत्रिक गुण हैं।
| ग्रेड | UNS संख्या | तन्यता ताकत न्यूनतम। (MPa) | उपज शक्ति न्यूनतम। (MPa) | बढ़ाव न्यूनतम। (%) |
|---|---|---|---|---|
| ग्रेड 1 | R50250 | 240 | 138 | 24 |
| ग्रेड 2 | R50400 | 345 | 275 | 20 |
| ग्रेड 3 | R50550 | 450 | 380 | 18 |
| ग्रेड 7 | R52400 | 345 | 275 | 20 |
| ग्रेड 12 | R53400 | 483 | 345 | 18 |
उ: हम एक निर्माता हैं; हम व्यापार भी कर सकते हैं।
उ: सामान्य तौर पर, यदि माल स्टॉक में है तो यह 10–15 दिन है, या यदि माल स्टॉक में नहीं है तो 30–40 दिन है। यह मात्रा पर निर्भर करता है।
उ: हाँ, हम नमूना मुफ्त में दे सकते हैं, लेकिन आपको माल ढुलाई की लागत का भुगतान करना होगा।
उ: भुगतान ≤ 2000 USD, 100% अग्रिम में। भुगतान ≥ 2000 USD, 30% T/T अग्रिम में, शिपमेंट से पहले शेष राशि। यदि आपके कोई अन्य प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें।
-
