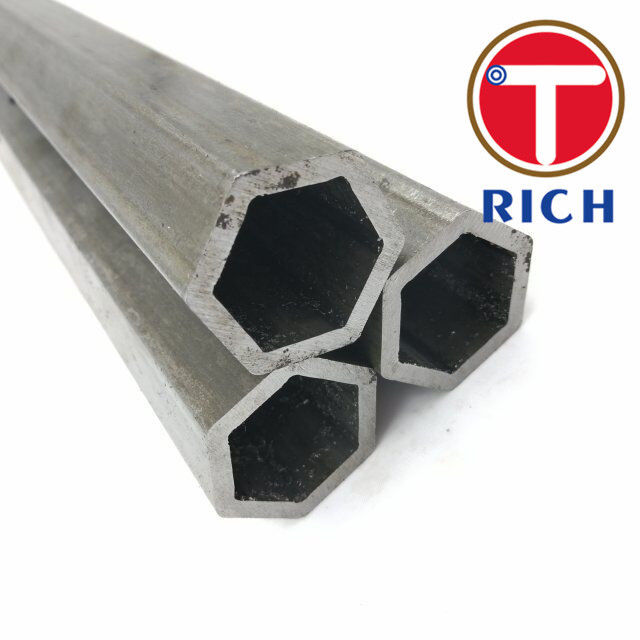

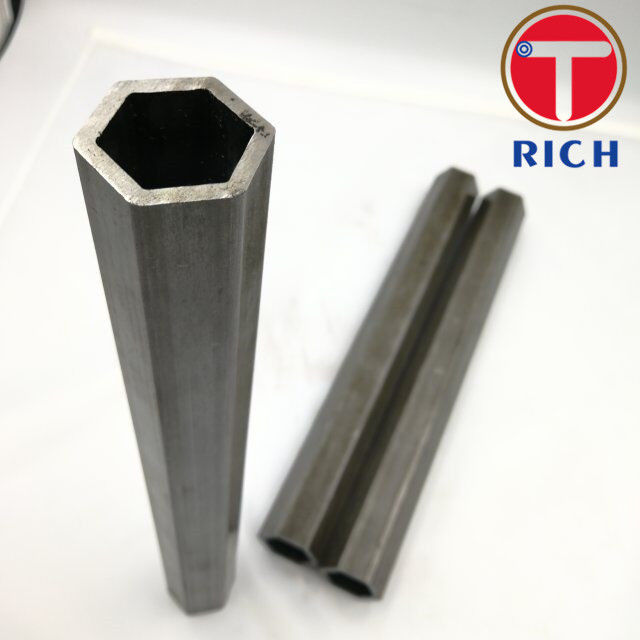

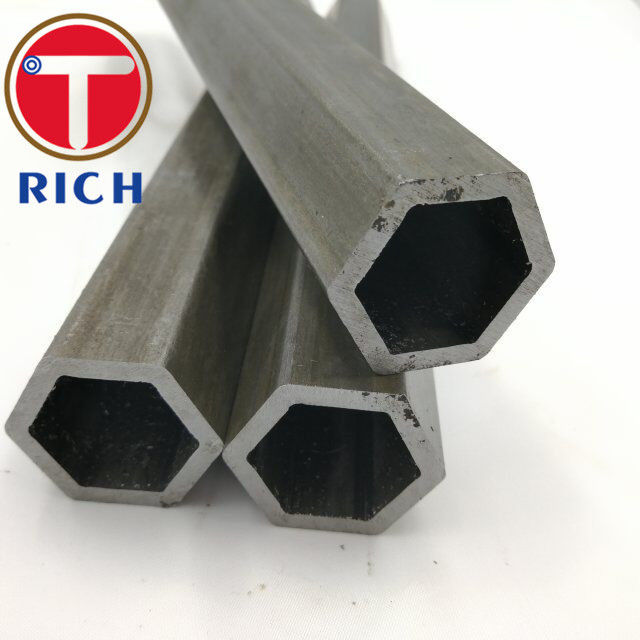

ASTM A500 के अनुसार कोल्ड ड्रॉन हेक्सागोनल सीमलेस स्टील ट्यूब
TORICH कोल्ड ड्रॉन हेक्सागोनल सीमलेस स्टील ट्यूब ड्राइंग-परिभाषित संरचनात्मक घटकों के लिए कार्बन स्टील ट्यूबिंग है। सीमलेस निर्माण मार्ग और हेक्सागोनल प्रोफाइल को घटक ज्यामिति के अनुरूप निर्दिष्ट किया गया है। ऑर्डर में ASTM A500 ग्रेड, मानक संस्करण, अंतिम डिलीवरी की स्थिति और स्वीकृत क्रॉस-सेक्शनल ड्राइंग की पहचान की जानी चाहिए।
मौजूदा उत्पाद सूची में कोल्ड ड्राइंग, एक आंतरिक हेक्सागोनल कॉन्फ़िगरेशन और 12,000 मिमी तक की लंबाई की पहचान की गई है। इसलिए ऑर्डर देने से पहले आंतरिक और बाहरी प्रोफाइल की पुष्टि की जानी चाहिए। मौजूदा उत्पाद विनिर्देश।
विनिर्देश
| वस्तु | विनिर्देश |
|---|---|
| सामग्री | कार्बन स्टील |
| शासी मानक | ASTM A500/A500M-23, खरीद आदेश में निर्दिष्ट संस्करण के अधीन |
| ग्रेड | B, C या D; ग्रेड और विनिर्माण उपलब्धता की पुष्टि की आवश्यकता है |
| विनिर्माण प्रक्रिया | कोल्ड ड्रॉन, सीमलेस |
| क्रॉस सेक्शन | स्वीकृत ड्राइंग के अनुसार हेक्सागोनल प्रोफाइल; पहचानें कि हेक्सागन आंतरिक है, बाहरी है या दोनों |
| बाहरी व्यास / आयाम | ड्राइंग-विशिष्ट; गोलाकार बाहरी के लिए बाहरी व्यास का उपयोग करें, या बाहरी हेक्सागन के लिए अक्रॉस-फ्लैट्स और अक्रॉस-कॉर्नर्स आयामों का उपयोग करें |
| बोर | आंतरिक हेक्सागन आयाम, कोने की त्रिज्या और अभिविन्यास जहां लागू हो, निर्दिष्ट किया जाना चाहिए |
| दीवार की मोटाई | ड्राइंग-विशिष्ट; न्यूनतम दीवार की मोटाई और निरीक्षण स्थानों को परिभाषित करें |
| लंबाई | 1-12 मीटर की कस्टम लंबाई, प्रोफाइल और ऑर्डर की पुष्टि के अधीन; सूचीबद्ध अधिकतम: 12,000 मिमी |
| सहिष्णुता सीमा | प्रोफाइल आयाम, दीवार की मोटाई, त्रिज्या और मोड़ को ASTM A500 धारा 12 के तहत सहमति दी जानी है; कोई सार्वभौमिक हेक्सागोनल सहिष्णुता का दावा नहीं किया गया है |
| सीधापन | विशेष प्रोफाइल के लिए स्वीकृति सीमा पर सहमत हों। सामान्य A500M संदर्भ: अधिकतम विचलन = 2 x L मिमी, जहां L कुल लंबाई मीटर में है; 6 मीटर पर 12 मिमी |
| सतह की स्थिति | ऑर्डर में सहमति के अनुसार; सफाई, जंग से सुरक्षा और किसी भी संख्यात्मक खुरदरापन आवश्यकता को निर्दिष्ट करें |
| गर्मी उपचार | ग्रेड B/C: तनाव राहत या एनीलिंग पर सहमति हो सकती है। ग्रेड D: मानक के तहत अनिवार्य गर्मी उपचार |
| छोर | स्क्वायर कट; आंतरिक और बाहरी डीबरिंग आवश्यकताओं को निर्दिष्ट करें |
विशेष-आकार की उपलब्धता और सहिष्णुता के लिए निर्माता के साथ समझौते की आवश्यकता होती है। सामान्य सीधापन संदर्भ एक सत्यापित परिशुद्धता-सीधापन क्षमता नहीं है। ASTM A500/A500M-23, धाराएँ 11-12।
मुख्य विशेषताएं
- परिभाषित ग्रेड C शक्ति: A500M-23 के तहत न्यूनतम उपज शक्ति 345 MPa और तन्य शक्ति 425 MPa, जिसमें विशेष ट्यूबलर आकार शामिल हैं।
- निर्दिष्ट हेक्सागोनल ज्यामिति: अक्रॉस-फ्लैट्स आयाम, कोने की त्रिज्या, बोर अभिविन्यास और मोड़ सहमत ड्राइंग के माध्यम से नियंत्रित होते हैं।
- सीमलेस निर्माण: निर्दिष्ट विनिर्माण मार्ग एक अनुदैर्ध्य विनिर्माण वेल्ड सीम को समाप्त करता है।
- ग्रेड-निर्भर डिलीवरी की स्थिति: ग्रेड D के लिए न्यूनतम 590°C पर गर्मी उपचार की आवश्यकता होती है, जिसमें मानक द्वारा निर्धारित होल्डिंग समय होता है।
शक्ति और गर्मी-उपचार मान व्यक्तिगत शिपमेंट के लिए माप के बजाय मानक आवश्यकताएं हैं। ASTM A500/A500M-23, धाराएँ 6 और 9।
हमारे लाभ
- स्पष्ट फिट आवश्यकताएं। ड्राइंग-आधारित ऑर्डरिंग एक आंतरिक हेक्सागन को बाहरी हेक्सागन से अलग करती है और मिलान आयामों को परिभाषित करती है। यह एक अस्पष्ट "हेक्सागोनल ट्यूब आकार" पर निर्भर रहने के बजाय मापने योग्य स्वीकृति मानदंड स्थापित करता है।
- ग्रेड-विशिष्ट तकनीकी जानकारी। अलग रसायन विज्ञान और यांत्रिक-गुण तालिकाएँ चयनित ग्रेड की पहचान करती हैं। खरीद विनिर्देश को अंतिम डिलीवरी की स्थिति की भी पहचान करनी चाहिए ताकि अनुपालन की पुष्टि करते समय कोल्ड ड्राइंग और किसी भी बाद के गर्मी उपचार पर विचार किया जा सके।
- परिभाषित निरीक्षण दस्तावेज। खरीद आदेश में गर्मी-विश्लेषण परिणाम, तनाव-परीक्षण परिणाम और स्वीकृत प्रोफाइल ड्राइंग के विरुद्ध एक निरीक्षण रिपोर्ट निर्दिष्ट करें। तृतीय-पक्ष निरीक्षण ऑर्डर की पुष्टि के अधीन उपलब्ध के रूप में सूचीबद्ध है।
ये खरीद नियंत्रण विशेष-आकार के आयामी समझौते और प्रमाणन आवश्यकताओं को संबोधित करते हैं। ASTM A500/A500M-23, धाराएँ 12 और 18। तृतीय-पक्ष निरीक्षण उपलब्धता मौजूदा उत्पाद विनिर्देश में बताई गई है।
लागू मानक
ASTM A500/A500M इस उत्पाद विवरण पर शासन करता है। नीचे दिए गए अन्य मानक अलग से निर्दिष्ट ऑर्डर के लिए संदर्भ हैं; वे समकक्ष ग्रेड या स्वचालित एकाधिक-मानक अनुपालन स्थापित नहीं करते हैं।
| सिस्टम | मानक और प्रासंगिकता |
|---|---|
| ASTM | A500/A500M-23: कोल्ड-फॉर्मेड कार्बन स्टील स्ट्रक्चरल ट्यूबिंग, जिसमें सीमलेस और विशेष आकार शामिल हैं। SI आवश्यकताओं के अनुसार ऑर्डर करते समय A500M निर्दिष्ट करें। |
| EN | EN 10305-1:2016: सीमलेस कोल्ड ड्रॉन प्रिसिजन स्टील ट्यूब; अन्य क्रॉस सेक्शन पर आवेदन के लिए एक उपयुक्त सहमत विनिर्देश की आवश्यकता होती है। |
| GOST | GOST 13663-86: शेप्ड स्टील ट्यूब के लिए तकनीकी आवश्यकताएं; आवश्यक प्रोफाइल और डिलीवरी आवश्यकताओं का अलग से मूल्यांकन करें। |
| JIS | JIS G 3445:2025: मशीन संरचना के लिए कार्बन स्टील ट्यूब; ग्रेड, ज्यामिति और डिलीवरी आवश्यकताओं का अलग से मूल्यांकन करें। |
| GB | GB/T 3094-2012: कोल्ड ड्रॉन शेप्ड स्टील ट्यूब; मौजूदा सूची में भी संदर्भित। |
स्रोत: ASTM, BSI, Rosstandart, जापानी मानक संघ, और SAMR।
अनुप्रयोग
कृषि मशीनरी — एक स्थिर कार्यान्वयन-फ्रेम कनेक्शन के लिए एक हेक्सागोनल लोकेटिंग स्लीव। प्रोफाइल एक मिलान घटक के लिए घूर्णी स्थान प्रदान कर सकता है। उपयुक्तता के लिए खरीदार के फिट, भार और कनेक्शन डिजाइन का इंजीनियरिंग मूल्यांकन आवश्यक है; यह एक प्रस्तावित अनुप्रयोग है, न कि एक प्रलेखित स्थापना।
रासायनिक संरचना
ASTM A500/A500M-23 में तीन ग्रेड शामिल हैं: B, C और D। नीचे दिए गए मान द्रव्यमान प्रतिशत में गर्मी-विश्लेषण सीमाएं हैं।
| ग्रेड | C, अधिकतम। | Mn, अधिकतम।* | P, अधिकतम। | S, अधिकतम। | Cu, न्यूनतम।** |
|---|---|---|---|---|---|
| B | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
| C | 0.23 | 1.35 | 0.035 | 0.035 | 0.20 |
| D | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
यांत्रिक गुण
निम्नलिखित A500M-23 न्यूनतम आवश्यकताएं विशेष ट्यूबलर आकृतियों पर लागू होती हैं।
| ग्रेड | तन्य शक्ति, न्यूनतम। (MPa) | उपज शक्ति, न्यूनतम। (MPa) | 50 मिमी में बढ़ाव, न्यूनतम। (%) |
|---|---|---|---|
| B | 400 | 315 | 23* |
| C | 425 | 345 | 21** |
| D | 400 | 250 | 23* |
Q: क्या आप एक ट्रेडिंग कंपनी हैं या एक निर्माता?
A: हम एक निर्माता हैं और ट्रेडिंग सेवाएं भी प्रदान कर सकते हैं।
Q: आपका डिलीवरी का समय कितना है?
A: स्टॉक में माल के लिए विशिष्ट डिलीवरी का समय 10-15 दिन है और स्टॉक में नहीं माल के लिए 30-40 दिन है, जो ऑर्डर की मात्रा पर निर्भर करता है। डिलीवरी शेड्यूल ऑर्डर के साथ पुष्टि की जाती है।
Q: क्या आप नमूने प्रदान करते हैं? क्या वे मुफ्त हैं?
A: नमूने मुफ्त में प्रदान किए जा सकते हैं; खरीदार माल ढुलाई लागत का भुगतान करता है। शिपमेंट से पहले कृपया नमूना उपलब्धता की पुष्टि करें।
Q: आपकी भुगतान की शर्तें क्या हैं?
A: USD 2,000 से कम के ऑर्डर के लिए, भुगतान 100% अग्रिम है। USD 2,000 से अधिक के ऑर्डर के लिए, भुगतान 30% T/T अग्रिम है, शेष राशि शिपमेंट से पहले भुगतान की जाती है। ठीक USD 2,000 के ऑर्डर के लिए शर्तें कोटेशन में पुष्टि की जाती हैं।
