वायवीय स्प्रिंग्स दीन 2393 प्रेसिजन स्टील ट्यूब

उत्पाद विवरण

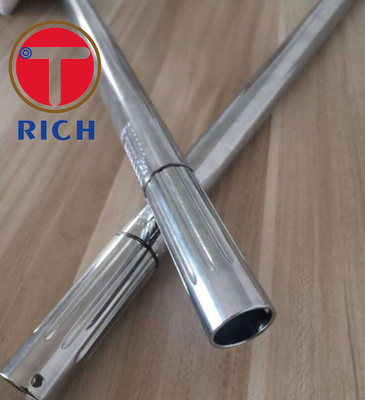

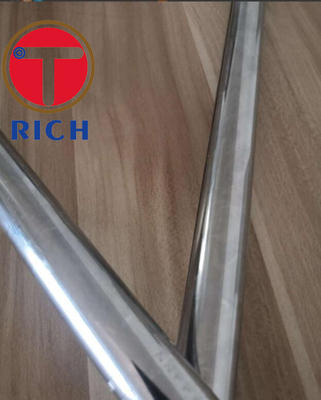

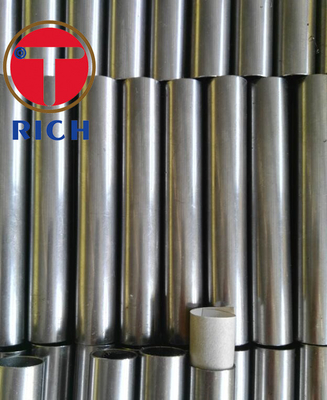

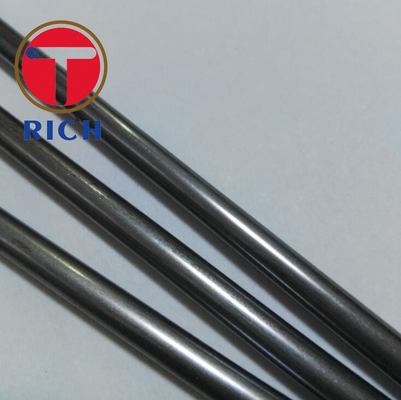

वायवीय स्प्रिंग्स के लिए वेल्डेड सटीक स्टील ट्यूब

त्वरित डीविवरण:

मानक :DIN 2393 EN10305 ASTM A519 GOST 5005 -82 DIN2394 JIS-G3445 DIN2391 BS6323 GOST8734-75

IS3074 एएसटीएम A513
सामग्री: St37.2 सेंट 44.2 St52.3 आदि
डेलीवेरी हालत:एनए, कोई गर्मी उपचार नहीं

विवरण:

सीधा≤0.5 मिमी / 1 मी
गोलाई0.5

ओडी रेंज:15-200 मिमी डब्ल्यूटी रेंज: 0.8-16 मिमी
आयुध डिपो सहिष्णुता:+/- 0.06 मिमी डब्ल्यूटी:(+/-0.03)
आईडी सतह:≤0.4μm

फ़ीचर: उच्च परिशुद्धता, अच्छा आंतरिक छेद सतह

ग्रेड और तुलना

डीआईएन 2393 गर्मी उपचारित ट्यूबों के व्यास के लिए विचलन को सीमित करता है

तालिका 2 में दिए गए व्यास के लिए सीमा विचलन अंडाकार के लिए अनुमति देते हैं और ठंडे समाप्त हरे बीके और ठंड के लिए लागू होते हैं

नरम बीकेडब्ल्यू की स्थिति समाप्त।

आवेदन पत्र:

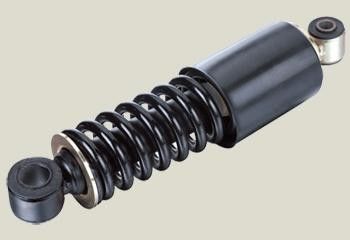

मोटरसाइकिल सामने कांटा, मोटर बाहरी खोल, ऑटोमोबाइल सदमे अवशोषक सिलेंडर, धूल कवर, ऑटोमोबाइल सदमे अवशोषक

जलाशय, प्रशीतन गैस जलाशय
उत्पादन प्रक्रिया: सामग्री आने वाली निरीक्षण भूतल उपचार, कोल्ड रोलिंग निरीक्षण, जंग निवारक कार्य,

गोदाम भंडारण ।

मानक सापेक्ष जानकारी:

दीन 2393 यह मानक वेल्डेड सटीक स्टील ट्यूबों के लिए आयाम निर्दिष्ट करता है और इसका उपयोग संयोजन में किया जाना है

Din 2393 part2 जो प्रासंगिक तकनीकी वितरण शर्तों को बताता है, तालिका 2 में सूचीबद्ध पसंदीदा आकार हैं

मुख्य रूप से मैकेनिकल और ऑटोमोटिव इंजीनियरिंग में उपयोग किया जाता है।

जहां इस मानक में निर्दिष्ट आयामों के स्टील ट्यूब तकनीकी वितरण शर्तों का पालन करना है

दीन 2393 भाग 2 के उपखंड 1.2 में सूचीबद्ध, उन्हें गुणवत्ता ग्रेड सी में आदेश दिया जाएगा।

समर्पण:

एक बाहरी व्यास के साथ St52-3 स्टील से बने वेल्डेड सटीक स्टील ट्यूब का पदनाम, 18 मिमी का डी और एक अंदर

13mm (ID13) का व्यास D1, कोल्ड फिनिश्ड (हार्ड) (BK):

ट्यूब डीआईएन 2393-एसटी52-3 बीके 18XID13

बाहरी व्यास, 18 मिमी के डी और दीवार की मोटाई के साथ, St52-3 स्टील से बने वेल्डेड सटीक स्टील ट्यूब का पदनाम

टी, 2.5 मिमी, ठंडा समाप्त (कठिन) | (बीके):

ट्यूब डीआईएन 2393-एसटी52-3 बीके 18X2.5

एक बाहरी व्यास, 13 मिमी के डी और एक दीवार मोटाई के साथ, St52-3 स्टील से बने वेल्डेड सटीक स्टील ट्यूब का पदनाम

टी, 2.5 मिमी, ठंडा समाप्त (कठिन) | (बीके):

ट्यूब डीआईएन 2393-एसटी52-3 बीके 13X2.5

एक वेल्डेड सटीक स्टील ट्यूब का पदनाम, St37.8 स्टील से बना, quanlity ग्रेड C, एक बाहरी व्यास के साथ, D का 25mm और एक दीवार की मोटाई

टी, 1.5 मिमी, सामान्यीकृत (एनबीके), डीआईएन 171777 में निर्दिष्ट तकनीकी वितरण शर्तों का अनुपालन:

ट्यूब डीआईएन 2393-सी-25x1.5-डीआईएन17177-एसटी37.8 एनबीके
