Erw ऑटोमोटिव स्टील ट्यूब JIS-G 3445 EN 10305-3 STKM11 STKM12 ऑटो सीट हेडरेस्ट को सपोर्ट करता है
व्यक्ति से संपर्क करें : Richard SHEN
फ़ोन नंबर : +86-13736164628
WhatsApp : +8613736164628
न्यूनतम आदेश मात्रा : | 8 टन या 5 टन | मूल्य : | negotiable |
---|---|---|---|
पैकेजिंग विवरण : | बंडलों में | प्रसव के समय : | 5-8 सप्ताह के दिन |
भुगतान शर्तें : | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम | आपूर्ति की क्षमता : | 60000 टन प्रति वर्ष |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | Torich |
---|---|---|---|
प्रमाणन: | IS09001 ISO14001 TS16949 | मॉडल संख्या: | JIS G3472 |
विस्तार जानकारी |
|||
सामग्री: | IS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, ST | आयुध डिपो: | 12-127mm |
---|---|---|---|
लंबाई: | 12 मीटर मैक्स | आवेदन: | ऑटोमोबाइल संरचना स्टील ट्यूब |
हाई लाइट: | STAM290GA ऑटोमोबाइल वेल्डेड ट्यूब,STAM340G ऑटोमोबाइल वेल्डेड ट्यूब,कार्बन स्टील ऑटोमोबाइल वेल्डेड ट्यूब |
उत्पाद विवरण

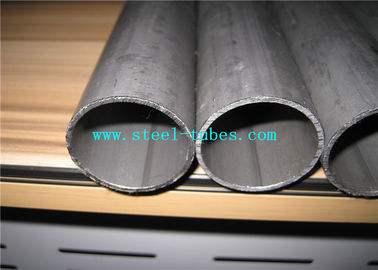

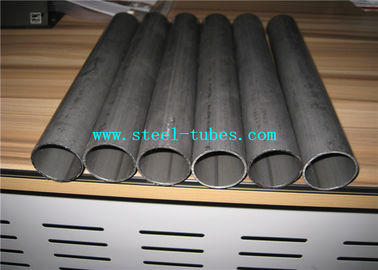

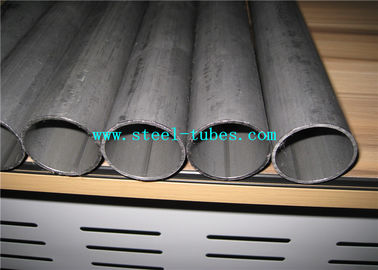

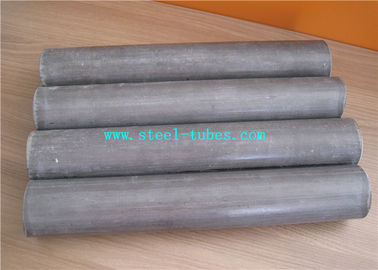

ऑटोमोबाइल के लिए JIS G3472 STAM290GA STAM340G कार्बन स्टील वेल्डेड ट्यूब
बाहर व्यास:15.0 मिमी तक और सहित127.0 मिमी
दीवार की मोटाई: 1.0 मिमी तक और 7.0 मिमी सहित
आवेदन: ऑटोमोबाइल संरचनात्मक उद्देश्य
जीrade: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
JIS G3472 ERW ऑटोमोबाइल संरचना स्टील ट्यूब रासायनिक संरचना तालिका:
इस्पात श्रेणी | रासायनिक संरचना% | ||||
सी | सी | Mn | पी | एस | |
STAM 290GA | अधिकतम 0.12। | अधिकतम 0.35। | अधिकतम 0.60। | अधिकतम 0.035। | अधिकतम 0.035। |
STAM 290GB | |||||
एसटीएएम 340 जी | अधिकतम 0.20। | अधिकतम 0.35। | अधिकतम 0.60। | अधिकतम 0.035। | अधिकतम 0.035। |
STAM 390G | अधिकतम 0.25। | अधिकतम 0.35। | 0.30 ~ 0.90 | अधिकतम 0.035। | अधिकतम 0.035। |
एसटीएएम 440 जी | अधिकतम 0.25। | अधिकतम 0.35। | 0.30 ~ 0.90 | अधिकतम 0.035। | अधिकतम 0.035। |
एसटीएएम 440 एच | |||||
STAM 470G | अधिकतम 0.25। | अधिकतम 0.35। | 0.30 ~ 0.90 | अधिकतम 0.035। | अधिकतम 0.035। |
STAM 470H | |||||
एसटीएएम 500 जी | अधिकतम 0.30। | अधिकतम 0.35। | 0.30 ~ 1.00 | अधिकतम 0.035। | अधिकतम 0.035। |
एसटीएएम 500 एच | |||||
एसटीएएम 540 एच | अधिकतम 0.30। | अधिकतम 0.35। | 0.30 ~ 1.00 | अधिकतम 0.035। | अधिकतम 0.035। |
JIS G3472 ERW ऑटोमोबाइल स्ट्रक्चर स्टील ट्यूब मैकेनिकल प्रॉपर्टीज टेबल:
ग्रेड | पद | तन्यता ताकतkgf /? | नम्य होने की क्षमता kgf /? |
बढ़ाव(1)% नंबर 1 टेस्ट टुकड़ा नंबर 2 टेस्ट टुकड़ा | भड़कती हुई परीक्षा(2) |
फ्लेयर्ड बेल भाग का आकार (D: ट्यूब का व्यास) | |||||
{N /?} | {N /?} | देशांतरीय दिशा | |||
ग्रेड जी | STAM 290GA | 30 मिनट। | 18 मि। | 40 मि। | 1.25 डी |
{294} मि। | {177} मि। | ||||
STAM 290GB | 30 मिनट। | 18 मि। | 35 मि। | 1.20 डी | |
{294} मि। | {177} मि। | ||||
एसटीएएम 340 जी | 35 मि। | बीस मिनट। | 35 मि। | 1.20 डी | |
{343} मि। | {196} मि। | ||||
STAM 390G | 40 मि। | 24 मि। | 30 मिनट। | 1.20 डी | |
{392} मि। | {235} मि। | ||||
एसटीएएम 440 जी | 45 मि। | 31 मि। | 25 मि। | 1.15 डी | |
{441} मि। | {304} मि। | ||||
STAM 470G | ४। मि। | 33 मि। | 22 मि। | 1.15 डी | |
{471} मि। | {324} मि। | ||||
एसटीएएम 500 जी | ५१ मि। | ३६ मि। | 18 मि। | 1.15 डी | |
{५००} मि। | {353} मि। | ||||
ग्रेड एच | एसटीएएम 440 एच | 45 मि। | ३६ मि। | बीस मिनट। | 1.15 डी |
{441} मि। | {353} मि। | ||||
STAM 470H | ४। मि। | ४२ मि। | 18 मि। | 1.10 डी | |
{471} मि। | {412} मि। | ||||
एसटीएएम 500 एच | ५१ मि। | ४४ मि। | 16 मि। | 1.10 डी | |
{५००} मि। | {431} मि। | ||||
एसटीएएम 540 एच | 55 मि। | ४ ९ मि। | 13 मि। | 1.05 डी | |
{539} मि। | {481} मि। |
JIS G3472 स्टील ट्यूब आयाम तालिका:
बाहर निर्दिष्ट किया गयाव्यास। | निर्दिष्ट दीवार की मोटाई(मिमी) | ||||||||||||||
(मिमी) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
15.9 | - | 0.435 | कुल 0.564 मिलियन | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
19.1 | 0.446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5.31 | - | - | - | - |
68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - |
