उत्पाद का नाम: | 1/2 "-48" बड़ा आकार बड़े आकार का ईएफडब्ल्यू ईआरडब्ल्यू डबल सीम वेल्डेड पाइप | सहनशीलता: | ± 10% |
---|---|---|---|
खंड आकार: | गोल | ग्रेड: | SUS 304, TP304 SUS304L TP304L SUS316 TP316 SUS316 |
वर्ग: | वेल्डेड स्टील पाइप | ब्रांड: | धनवान को |
प्रमाणपत्र: | ISO9001, ISO14001, TS16949 | उत्पत्ति का स्थान: | चीन |
हाई लाइट: | JIS GS3468 सीम वेल्डेड ट्यूब,SUS316 सीम वेल्डेड ट्यूब,टोरिच सीम वेल्डेड ट्यूब |
1016mm JIS GS3468 SUS 304 TPY और 316TPY CNS 13517 बड़े व्यास आकार SS 304 स्टेनलेस पाइप
त्वरित विवरण:
सिंगल सीम: व्यास के बाहर 6-914 मिमी दीवार की मोटाई 0.5-60 मिमी
डबल सीम: व्यास के बाहर 630-1524 मिमी दीवार की मोटाई 2-80 मिमी
परिपत्र सीवन: दीवार की मोटाई 2-100 . से ऊपर व्यास 630 मिमी के बाहर
सामग्री
एसयूएस 304, टीपी 304 एसयूएस 304 एल टीपी 304 एल एसयूएस 316 टीपी 316 एसयूएस 316 टीपी 316 एल।
गणना सूत्र
0.02491
0.02482
0.02513
आवेदन : विद्युत शक्ति
तेल शुद्धिकरण
परमाणु ऊर्जा
पीने का पानी
अपतटीय इंजीनियरिंग और जहाज निर्माण
प्राकृतिक गैस
कागज बनाना
निर्माण
विवरण:
बड़ा व्यास पाइप उपलब्ध सामग्री
सामग्री | |
ऑस्टेनिटिक स्टेनलेस स्टील | 310 एस, 309 एस, 316 एल, 321,304 एल, 304 |
दोहरा | एस, ३२७५०, एस३२७६०, एस३१८०३, एस३२२०५ |
निकल-बेस मिश्र धातु | N08904,N06600,N08825 |
कॉपर निकल मिश्र धातु | C70600,C70620 |
फेराइट | 430,409ली |
अन्य विशेष सामग्री | 254SMO,253MA |
उच्च अस्थायी सामग्री | ३१०एस,३०९एस,एस३०८१५ |
टाइटेनियम मिश्र | TA2, TA10, TC4 |
उत्पादन की प्रक्रिया:
स्टील का कुंडल
पुन: टेस्ट
फ्लैट खुला और अनुप्रस्थ कतरनी
कतरनी अनुदैर्ध्य कतरें
एज प्लानिंग और मिलिंग
प्लेट की बट वेल्डिंग
गठन (झुकने / रीलिंग)
एंड स्क्वेरिंग एंड टैक वेल्डिंग
वेल्डिंग सीम सफाई
स्वचालित वेल्डिंग
रेडियोग्राफिक टेस्ट
समाधान उपचार
गोलाई
सीधा
एंड फेसिंग ट्रीटमेंट
हीड्रास्टाटिक परीक्षण
नमकीन बनाना
कुल्ला और सूखा
रेडियोग्राफिक टेस्ट
समाप्त उत्पादन परीक्षण
अंकन
पैकिंग
तैयार उत्पाद भंडारण
शिपिंग
मानक:
जीबी/टी १२७७१
डेलीवेरी हालत:
उष्मा उपचार
वेल्डेड
मानक | मद | बाहर व्यास | मोटाई |
गोलाई
|
सीधा | लंबाई | ||
जीबी/टी १२७७१ | उष्मा उपचार | उच्च वर्ग | आम | |||||
50 | ±0.20 | ± 0.3 |
0.5-1.0, ± 0.15 >1.0-2.0 ±0.20 >2.0-4.0 ± 0.3 ± 10% |
आयुध डिपो सहिष्णुता से अधिक नहीं टी / डी≤3% 1.5% डी |
ओडी ≤ 108 मिमी, ≤1.5 मिमी / एम > 108-325 मिमी ≤2.0 मिमी / मी > 325 मिमी ≤2.5 मिमी / मी
|
3000-9000 मिमी, लंबाई सहिष्णुता 0,+20mm . है
|
||
40-<65 | ±0.30 | ±0.40 | ||||||
65-<90 | ±0.40 | ±0.50 | ||||||
90-<168.3 | ±0.80 | ±1.0 | ||||||
>168.3-<325 | ± 0.75% डी | ± 1% डी | ||||||
325-<610 | ± 0.6% डी | ± 1% डी | ||||||
610 | ± 0.6% डी | ±0.7% या ± 10 न्यूनतम मान चुनें | ||||||
वेल्डेड | हर आकार में | ± 0.5% डी या ± 0.20 ने बड़ा चुना | ±0.75% डी या ±0.30 ने बड़ा चुना |

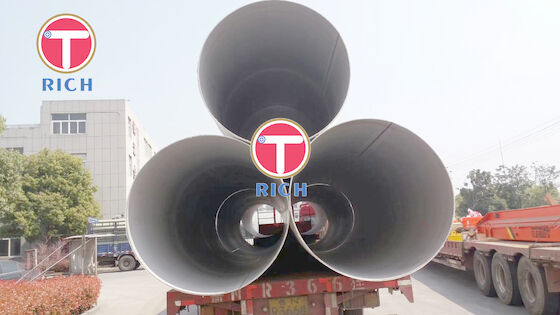

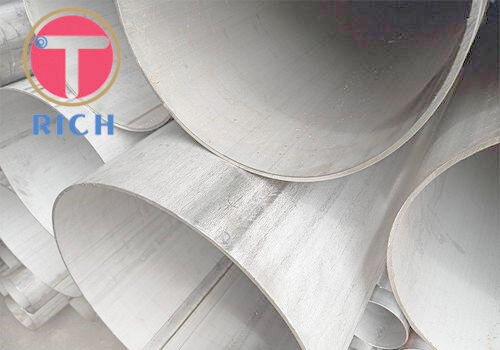

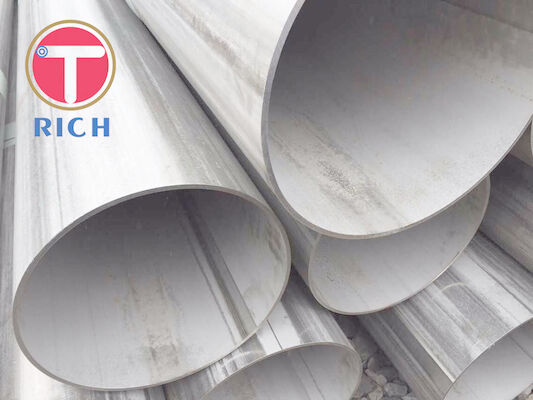

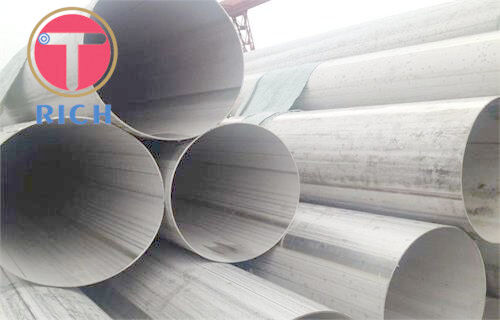

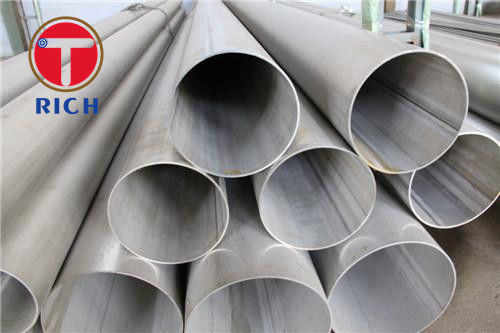

उत्पाद चित्र
कंपनी का परिचय
गुणवत्ता नियंत्रण
1. आने वाले कच्चे माल का निरीक्षण
2. स्टील ग्रेड मिक्स-अप से बचने के लिए कच्चे माल का पृथक्करण
3. कोल्ड ड्रॉइंग के लिए हीटिंग और हैमरिंग एंड
4. कोल्ड ड्रॉइंग और कोल्ड रोलिंग, ऑन लाइन निरीक्षण
5. हीट ट्रीटमेंट, +ए, +एसआरए, +एलसी, +एन, क्यू+टी
6. निर्दिष्ट लंबाई के लिए सीधा-काटना-समाप्त माप निरीक्षण
7. तन्य शक्ति, उपज शक्ति, बढ़ाव, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ स्वयं की प्रयोगशालाओं में यांत्रिक परीक्षण
8. पैकिंग और स्टॉकिंग
हमारे 100% स्टील ट्यूबों की आयामी जाँच की जाती है
हमारे 100% स्टील ट्यूबों की दृष्टि से जाँच की जाती है ताकि यह सुनिश्चित किया जा सके कि उनकी सतह की स्थिति एकदम सही है और कोई सतह दोष नहीं है।
अनुदैर्ध्य और अनुप्रस्थ दोषों को खत्म करने के लिए 100% एड़ी वर्तमान परीक्षण और अल्ट्रासोनिक परीक्षण
