प्रमाणन: | ISO | आवेदन: | संरचना पाइप |
---|---|---|---|
मानक: | मानक | ग्रेड: | Q345,Q195,20# |
तकनीक: | ईआरडब्ल्यू | खंड आकार: | गोल |
मिश्र धातु या नहीं: | गैर मिश्र | ||

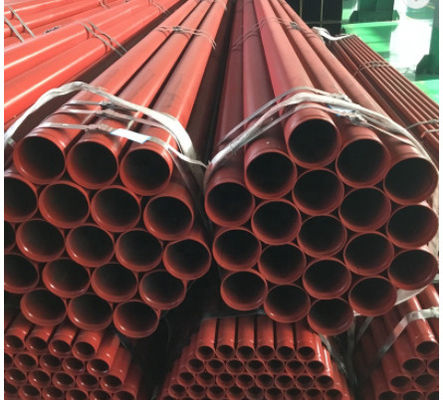

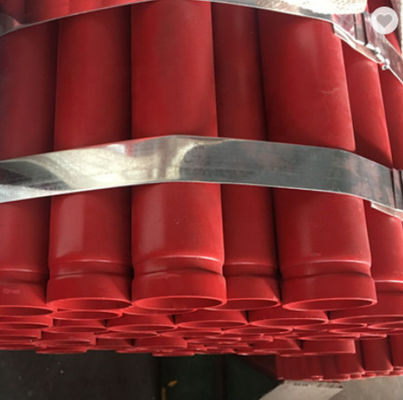

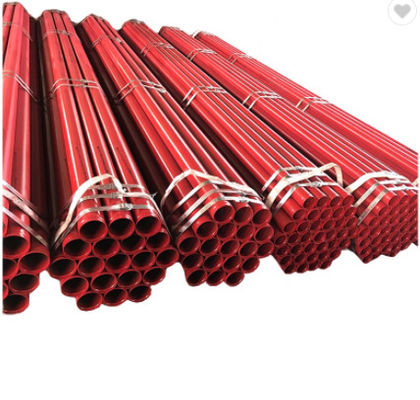

हाई लाइट: | प्लास्टिक लाइनेड स्टील फायर स्प्रिंकलर पाइपिंग,उल एफएम फायर स्प्रिंकलर पाइपिंग,यूएल एफएम फायर स्प्रिंकलर पाइप |
एएसटीएम A135 (ब्लैक एंड गैल्वनाइज्ड) SCH10 | ||||
एन डी | आयुध डिपो | दीवार की मोटाई | नाममात्र वजन | परीक्षण दबाव |
इंच | मिमी | मिमी | किग्रा / मी | एमपी |
4/3 | २६.८ | 2.11 | 1.28 | 17.24 |
1 | 33.5 | 2.77 | 2.09 | 17.24 |
1-1 / 4 | 42.2 | 2.77 | २.७ | १६.५५ |
1-1 / 2 | 48.3 | 2.77 | 3.1 | 14.48 |
2 | 60.3 | 2.77 | 3.93 | 11.72 |
2-1 / 2 | 73 | 3.05 | 5.26 | 10.34 |
3 | 88.9 | 3.05 | 6.45 | 8.27 |
3-1 / 2 | 101.6 | 3.05 | 7.41 | 6.89 |
4 | ११४.३ | 3.05 | 8.36 | 6.21 |
5 | 141.3 | 3.40 | 11.58 | 5.86 |
6 | १६८.३ | 3.40 | 13.84 | 5.02 |
8 | २१९ | 4.80 | १५.४१ | 4.26 |
एएसटीएम ए135 (ब्लैक एंड गैल्वनाइज्ड) SCH40 | ||||
एन डी | आयुध डिपो | दीवार की मोटाई | नाममात्र वजन | परीक्षण दबाव |
इंच | मिमी | मिमी | किग्रा / मी | एमपी |
1/2 | २१.३ | 2.77 | 1.27 | 17.20 |
3/4 | २६.८ | 2.87 | 1.68 | 17.20 |
1 | 33.5 | 3.38 | 2.50 | 17.20 |
1-1 / 4 | 42.2 | 3.56 | 3.38 | 17.20 |
1-1 / 2 | 48.3 | 3.68 | 4.05 | 17.20 |
2 | 60.3 | 3.91 | 5.43 | 16.08 |
1-1 / 2 | 73 | 5.16 | 8.62 | 17.20 |
3 | 88.9 | 5.49 | 11.28 | 15.30 |
3-1 / 2 | 101.6 | 5.74 | १३.५६ | 14.00 |
4 | ११४.३ | 6.02 | १६.०६ | १३.०६ |
5 | 141.3 | 6.55 | २१.७६ | 11.50 |
6 | १६८.३ | 7.11 | 28.34 | 10.48 |
8 | 219.1 | 8.18 | 36.90 | 7.96 |
एएसटीएम ए७९५ (काला और जस्ती)
एनडीओडी एससीएच 10 एससीएच 30/40
दीवार की मोटाई नाममात्र का वजन दीवार की मोटाई नाममात्र का वजन:
(मिमी) (इंच) (मिमी) (इंच) (मिमी) (इंच) (किलो/मीटर) (एलबीएस/फीट) (मिमी) (इंच) (किलो/मीटर) (एलबीएस/फीट)
15 1/2 21.30 0.84 ---- ---- ---- ---- 2.77 0.109 1.27 0.85
20 3/4 26.70 1.05 2.11 0.083 1.28 0.96 2.87 0.113 1.69 1.13
25 1 33.40 1.32 2.77 0.109 2.09 1.41 3.38 0.133 2.50 1.68
32 1-1/4 42.20 1.66 2.77 0.109 2.69 1.81 3.56 0.14 3.39 2.27
40 1-1/2 48.30 1.90 2.77 0.109 3.11 2.09 3.68 0.145 4.05 2.72
50 2 60.30 2.38 2.77 0.109 3.93 2.64 3.91 0.154 5.45 3.66
65 2-1/2 73.00 2.88 3.05 0.12 5.26 3.53 5.16 0.203 8.64 5.80
80 3 88.90 3.50 3.05 0.12 6.46 4.34 5.49 0.216 11.29 7.58
90 3-1/2 101.60 4.00 3.05 0.12 7.41 4.98 5.74 0.226 13.58 9.12
100 4 114.30 4.50 3.05 0.12 8.37 5.62 6.02 0.237 16.09 10.80
125 5 141.30 5.56 3.4 0.134 11.58 7.78 6.55 0.258 21.79 14.63
150 6 168.30 6.63 3.4 0.134 13.85 9.30 7.11 0.28 28.29 18.99
200 8 219.10 8.63 4.78 0.188 25.26 16.96 7.04 0.277 36.82 24.72
250 10 273.10 10.75 4.78 0.188 31.62 21.23 7.08 0.307 51.05 34.27
