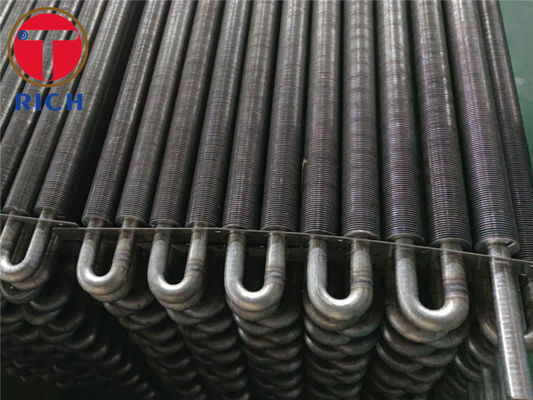

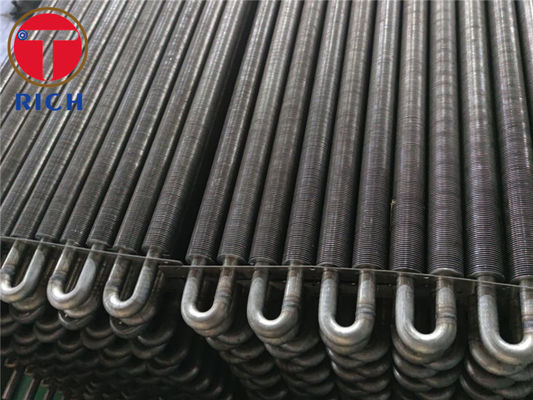

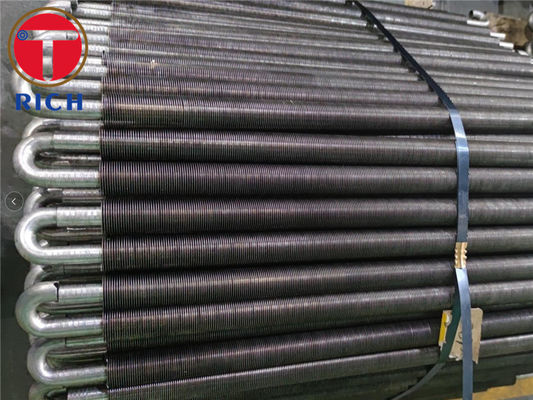

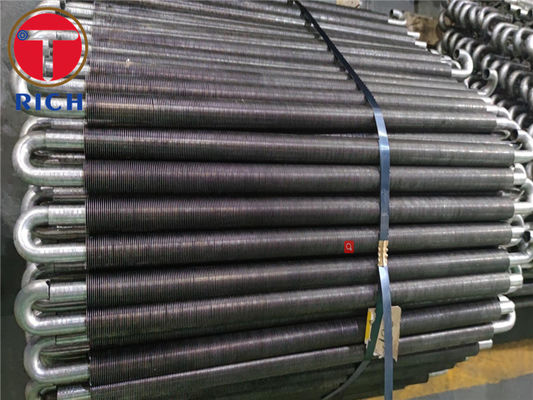

ब्राउन फिनट्यूब हेयरपिन हीट एक्सचेंजर ऐसी एंबेडेड फिन ट्यूब 1 मिमी मोटाई

उत्पाद विवरण

ब्राउन फिनट्यूब हेयरपिन हीट एक्सचेंजर ब्राउन फिनट्यूब एंबेडेड फिनड ट्यूब

एंबेडेड फिनड ट्यूब उत्पादन लाइन उपकरण कई वर्षों के बाद सफलतापूर्वक निर्मित होता है

अनुभव और अभ्यास का, और क्रमिक रूप से बाजार में प्रवेश किया है।उपकरण उन्नत है

ब्रिटिश एम्बेडेड फिनड ट्यूब उपकरण की उन्नत तकनीक के संदर्भ में।पीएलसी नियंत्रण

मोड घरेलू उत्पादन आवश्यकताओं के अनुसार विकसित किया गया है, सरल ऑपरेशन - प्रसंस्करण -

पूर्ण सहायक सुविधाएं, और उत्पादित उत्पाद उन्नत उपकरणों के साथ तुलनीय हो सकते हैं

इनलाइड सर्पिल फिनड पाइप स्टील पाइप पर एक निश्चित चौड़ाई और गहराई के साथ एक सर्पिल नाली को पूर्व प्रक्रिया करना है,

और फिर खराद पर स्टील पाइप पर स्टील की पट्टी को जड़ना।घुमावदार प्रक्रिया में, एक निश्चित प्रीलोड के कारण,

स्टील की पट्टी को सर्पिल खांचे में कसकर बांधा जाएगा, ताकि स्टील के बीच एक निश्चित संपर्क क्षेत्र सुनिश्चित किया जा सके

पट्टी और स्टील पाइप।स्टील की पट्टी को स्प्रिंगबैक और गिरने से रोकने के लिए, स्टील के दोनों सिरों पर

स्ट्रिप को स्टील पाइप पर वेल्ड किया जाएगा।जड़ना की सुविधा के लिए, के बीच एक निश्चित पार्श्व अंतराल होना चाहिए

स्टील की पट्टी और सर्पिल नाली।यदि साइड क्लीयरेंस हस्तक्षेप बनाने के लिए बहुत छोटा है, तो मोज़ेक प्रक्रिया मुश्किल है

सुचारू रूप से आगे बढ़ने के लिए।इसके अलावा, घाव स्टील पट्टी में हमेशा एक निश्चित पलटाव होता है, जो स्टील की पट्टी बनाता है

और सर्पिल खांचे की निचली सतह को अच्छी तरह से जोड़ा नहीं जा सकता है।

एम्बेडेड सर्पिल फिनड ट्यूब (एम्बेडेड) उपकरण के लिए उत्पाद प्रसंस्करण आवश्यकताएं

1 मोज़ेक गहराई और स्थिरता

1.1 बल परीक्षण खींचो: 8 किलो से अधिक या एल्यूमीनियम पट्टी फाड़ना;

1.2 जड़ना गहराई: 0.35 ~ 0.5, भट्ठी ट्यूब की दीवार मोटाई के अनुसार

1.3 जड़ना स्थिरता: प्रत्येक शिफ्ट में पहले टुकड़े का पुल-आउट बल नमूना 1.1 . की आवश्यकताओं को पूरा करता है

1.4 एम्बेडेड पाइप स्टेनलेस स्टील और कार्बन स्टील से बना होगा, और पाइप की दीवार की मोटाई होगी

2mm . से कम न हो

1.5 व्यास एम्बेडेड पाइप DN20 ~ 38 (1.5 आवश्यकताओं के अनुसार ब्रिटिश अमेरिकी मानक)

1.6 एम्बेड करने के बाद पाइप की सतह पर कोई दरार या दरार नहीं है

1.7 पाइप के व्यास के अनुसार जड़े हुए टुकड़े की ऊंचाई की गणना की जाएगी - आम तौर पर आधा पाइप व्यास,

लेकिन 57 मिमी . से अधिक नहीं

2 उत्पाद आयामी सटीकता

2.1 विंग खंड की कुल लंबाई है - 5 मिमी ~ + 5 मिमी, और खंड गति सटीकता है - 0.3 मिमी ~ + 0.4 मिमी

२.२ स्लाइस रिक्ति + ०.२१ मिमी या अधिक

2.3 फिन और स्टील पाइप की लंबवतता - 1 डिग्री से + 1 डिग्री

२.४ जड़ना समतलता -०.१ मिमी ~ + ०.१ मिमी है, केवल फिन की मोटाई सहिष्णुता के कारण ऊंचाई के अंतर को छोड़कर

२.५ जड़ना ऊंचाई अंतर - ०.१ मिमी ~ + ०.१ मिमी, फिन की आयामी सहिष्णुता के कारण ऊंचाई के अंतर को छोड़कर

2.6 एक ही स्टील पाइप सामग्री की शर्तों के तहत, एक ही पिच और पंखों की संख्या, विभिन्न फिनेड ट्यूबों की लंबाई

जड़ने के बाद वही बदल जाता है

3 मोज़ेक गति

बेस पाइप का बाहरी व्यास पाइप व्यास और शीट रिक्ति के अनुसार 20 ~ 50 है
