मोटाई: | 1 - 60 मिमी | मानक: | एएसटीएम |
---|---|---|---|
खंड आकार: | गोल चौकोर आयत | मिश्र धातु या नहीं: | गैर मिश्र |
माध्यमिक या नहीं: | गैर-माध्यमिक | बाहरी व्यास (गोल): | 30 - 250 मिमी |
लंबाई: | ग्राहकों के अनुरोधों के अनुसार | आवेदन पत्र: | मोटर वाहन |
हाई लाइट: | जिस जी 3472 उच्च शक्ति स्टील ट्यूब,स्टैम 390 जी उच्च शक्ति स्टील ट्यूब,स्टैम 390 जी स्ट्रक्चरल स्टील ट्यूब |

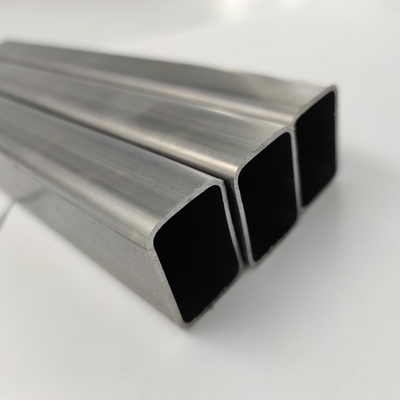

JIS G3472 STAM390G ऑटोमोटिव में स्ट्रक्चरल और इंजीनियरिंग के लिए हाई स्ट्रेंथ स्टील ट्यूब:
ब्रांड का नाम: TORICH
मॉडल संख्या: JIS G3452
प्रमाणन: आईएसओ 9001 आईएसओ14001 टीएस 16949
उत्पत्ति का स्थान: चीन
मानक JIS G3452
साधारण पाइपिंग के लिए आवेदन
व्यास 5-420mm
दीवार की मोटाई 0.5-50 मिमी
लंबाई 12 मीटर अधिकतम
ग्रेड एसजीपी
न्यूनतम आदेश मात्रा: 5 टन
मूल्य परक्रामण
भुगतान शर्तें: टी/टी या एल/सी
आपूर्ति की क्षमता: 5,000 टन प्रति वर्ष
प्रसव के समय: 30-60 दिनों के बाद आपका भुगतान प्राप्त हुआ
पैकेजिंग विवरण: बंडलों या लकड़ी के बक्से में या अनुरोध पर पैक किया गया।
आवेदन: ऑटोमोबाइल संरचना के लिए प्रतिरोध वेल्डिंग कार्बन स्टील पाइप।
गर्मी का इलाज: 1319 डिग्री सेल्सियस - 1178 डिग्री सेल्सियस।
रासायनिक संरचना इकाई (%) | ||
इस्पात श्रेणी | पी | एस |
एसजीपी | 0.040मैक्स | 0.040मैक्स |
यांत्रिक विशेषताएं | ||
इस्पात श्रेणी | तन्यता ताकत एमपीए | बढ़ाव% |
एसजीपी | 290 मिनट | 30 मिनट |
आयाम वजन और आयामी सहनशीलता | |||||||
औसत व्यास | ओडी (मिमी) | आयुध डिपो सहिष्णुता | डब्ल्यूटी मिमी | WT सहिष्णुता | सॉकेट किलो/एम . को छोड़कर इकाई द्रव्यमान | ||
ए | बी | टेपर धागे में काटे जाने वाले पाइप | अन्य पाइप | ||||
6 | 1/8 | 10.5 | ± 0.5 मिमी | ± 0.5 मिमी | 2.0 | +निर्दिष्ट नहीं -12.5% | 0.419 |
8 | 1/4 | 13.8 | ± 0.5 मिमी | ± 0.5 मिमी | 2.3 | 0.652 | |
10 | 3/8 | 17.3 | ± 0.5 मिमी | ± 0.5 मिमी | 2.3 | 0.851 | |
15 | 1/2 | 21.7 | ± 0.5 मिमी | ± 0.5 मिमी | 2.8 | 1.31 | |
20 | 3/4 | 27.2 | ± 0.5 मिमी | ± 0.5 मिमी | 2.8 | 1.68 | |
25 | 1 | 34.0 | ± 0.5 मिमी | ± 0.5 मिमी | 3.2 | 2.43 | |
32 | 1 1/4 | 42.7 | ± 0.5 मिमी | ± 0.5 मिमी | 3.5 | 3.38 | |
40 | 1 1/2 | 48.6 | ± 0.5 मिमी | ± 0.5 मिमी | 3.5 | 3.89 | |
50 | 2 | 60.5 | ± 0.5 मिमी | ± 1% | 3.8 | 5.31 | |
65 | 2 1/2 | 76.3 | ±0.7mm | ± 1% | 4.2 | 7.47 | |
80 | 3 | 89.1 | ±0.8 मिमी | ± 1% | 4.2 | 8.79 | |
90 | 3 1/2 | 101.6 | ±0.8 मिमी | ± 1% | 4.2 | 10.1 | |
100 | 4 | 114.3 | ±0.8 मिमी | ± 1% | 4.5 | 12.2 | |
125 | 5 | 139.8 | ±0.8 मिमी | ± 1% | 4.5 | 15.0 | |
150 | 6 | 165.2 | ±0.8 मिमी | ± 1.6 मिमी | 5.0 | 19.8 | |
175 | 7 | 190.7 | ± 0.9 मिमी | ± 1.6 मिमी | 5.3 | 24.2 | |
200 | 8 | 216.3 | ± 1.0 मिमी | ±0.8% | 5.8 | 30.1 | |
225 | 9 | 241.8 | ± 1.2 मिमी | ±0.8% | 6.2 | 36.0 | |
250 | 10 | 267.4 | ± 1.3 मिमी | ±0.8% | 6.6 | 42.4 | |
300 | 12 | 318.5 | ± 1.5 मिमी | ±0.8% | 6.9 | 53.0 | |
350 | 14 | 355.6 | - | ±0.8% | 7.9 | 67.7 | |
400 | 16 | 406.4 | - | ±0.8% | 7.9 | 77.6 | |
450 | 18 | 457.2 | - | ±0.8% | 7.9 | 87.5 | |
500 | 20 | 508.0 | - | ±0.8% | 7.9 | 97.4 |
साधारण पाइपिंग के लिए जेआईएस जी 3452 कार्बन स्टील पाइप
जस्ता कोटिंग के बिना काला पाइप
जस्ता कोटिंग के साथ जस्ती पाइप
उत्पादन विधि: ईआरडब्ल्यू
डिलीवरी की स्थिति: ईआरडब्ल्यू
स्टील ग्रेड: एसजीपी
प्रासंगिक मानक: केएस डी 3507 एएसटीएम ए 53 एपीआई 5 एल डीआईएन 2440 डीआईएन 2441 बीएस 1387 बीएस 3601 जेआईएस बी 0203 जेआईएस बी 0253 जेआईएस बी 2301
