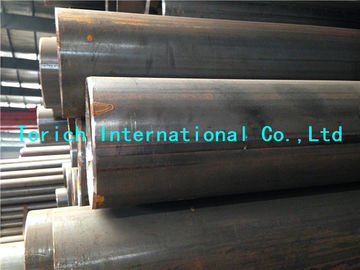

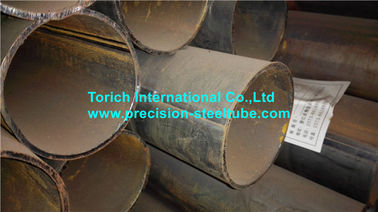

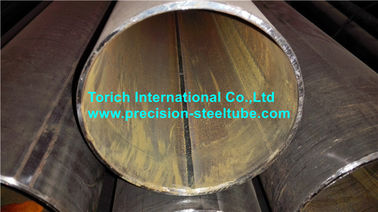

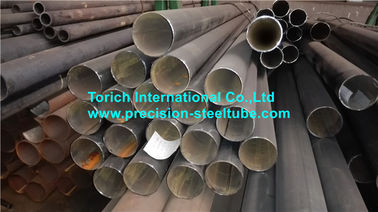

BS6323-7 SAW4, SAW5 निर्बाध अनुदैर्ध्य जलमग्न आर्क वेल्डेड पाइप

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TORICH
प्रमाणन: ISO 9001-2008,ISO 14001,TS16949,EN 10204.3.1
मॉडल संख्या: BS6323-7
न्यूनतम आदेश मात्रा: 5 टन
मूल्य: 600-1200USD/TON
पैकेजिंग विवरण: बंडलों में , या ग्राहक के अनुरोध पर।
प्रसव के समय: 30-50 दिनों के आदेश की पुष्टि के बाद
आपूर्ति की क्षमता: 50000 टन सालाना
विस्तार जानकारी
सामग्री: SAW 4 SAW 5A आयुध डिपो: 508-2020mm
गुम्मट: 6.3-50mm L: max12000mm
आवेदन: मशीनरी उपयोग के लिए ऑटो उद्योग / के लिए
हाई लाइट:

वेल्डेड स्टील पाइप

,

इलेक्ट्रिक प्रतिरोध वेल्डेड स्टील ट्यूब


उत्पाद विवरण

मानक: ऑटोमोबाइल मैकेनिक और जनरल इंजीनियरिंग प्रयोजनों के लिए बीएस 6323-7 सीमलेस और वेल्डेड स्टील ट्यूब


भाग 7: जलमग्न आर्क वेल्डेड स्टील ट्यूब के लिए विशिष्ट आवश्यकताएं

आवेदन : ऑटो उद्योग के लिए / मशीनरी के उपयोग के लिए / यांत्रिक और सामान्य इंजीनियरिंग प्रयोजनों

आकार सीमा : OD: 508-2020 मिमी WT: 6.3-50 मिमी L: अधिकतम 12000 मिमी

निर्माण की विधि:

ट्यूब अनुदैर्ध्य रूप से बट वेल्डिंग पूर्वनिर्मित स्टील प्लेट या एक स्वचालित जलमग्न चाप वेल्डिंग प्रक्रिया द्वारा स्केलेप द्वारा निर्मित होते हैं।

डेलीवेरी हालत:

ट्यूब की स्थिति में आपूर्ति की जाती हैं:

क) के रूप में वेल्डेड

b) गर्म आकार

c) ठंडा आकार

रासायनिक संरचनाएँ और यांत्रिक गुण

पद

रासायनिक संरचनाएँ (करछुल विश्लेषण)

यांत्रिक विशेषताएं

सी

सी

Mn

पी

एस

फिर से

Rm

अधिकतम।

अधिकतम।

अधिकतम।

अधिकतम।

अधिकतम।

मि।

मि।

मि।

%

%

%

%

%

N / mm2

N / mm2

%

SAW 4

0.25

0.35

1.20

0.050

0.050

235

410

22

SAW 5 ए

0.23

0.50

1.50

0.050

0.050

340

490

20

नोट इन ग्रेड की ट्यूबों की वेल्डिंग के लिए विशेष तकनीकों की आवश्यकता नहीं होती है, लेकिन देखभाल की जानी चाहिए और वेल्डिंग के लिए उपयुक्त ब्रिटिश मानक में दिए गए मार्गदर्शन के अनुसार वेल्डिंग की जानी चाहिए,

उदाहरण के लिए, बीएस 5135.a अनाज रिफाइनिंग तत्वों को निर्माता के विकल्प पर इस ग्रेड में जोड़ा जा सकता है।

जलमग्न चाप वेल्डेड स्टील ट्यूब के आयाम

बाहर व्यास

मोटाई

न्यूनतम मोटाई

आम उपयोग में मोटाई

अधिकतम मोटाई

मिमी

मिमी

मिमी

मिमी

मिमी

मिमी

मिमी

508

6.3

8.0

10

12.5

20

559

6.3

8.0

10

12.5

20

610

6.3

8.0

10

12.5

16

32

660

6.3

8.0

10

12.5

16

32

711

7.1

8.0

10

12.5

16

32

762

7.1

10

12.5

16

32

813

7.1

10

12.5

16

20

32

864

7.1

10

12.5

16

20

32

914

8.0

10

12.5

16

20

45

1016

8.0

12.5

16

20

25

50

1220

10

12.5

16

20

25

50

1420

12.5

12.5

16

20

25

50

1620

12.5

16

20

25

50

1820

12.5

16

20

25

50

2020

12.5

16

20

25

50

नोट अन्य बाहरी व्यास और मोटाई क्रेता और निर्माता के बीच समझौते से उपलब्ध हैं। प्रति इकाई लंबाई सहित बड़े पैमाने पर संपत्तियों के साथ, बीएस 6323-1 का परिशिष्ट बी देखें: 1982

नोट: विशेष स्टील ग्रेड भी उपलब्ध है, ग्राहक के अनुरोध के अनुसार।

टेस्ट:

बेंड परीक्षण (स्ट्रिप्स)

बार का व्यास परीक्षण के टुकड़ों की मोटाई के आकार का होगा।

परीक्षण टुकड़ा कोई महत्वपूर्ण दरार या दोष नहीं दिखाया जाएगा। अधूरा रूट पैठ या रूट संलयन की कमी के कारण एक मामूली दोष के उद्घाटन को अस्वीकृति का कारण नहीं माना जाना चाहिए, बशर्ते कि दोष के पीछे और उसके प्रत्येक तरफ ध्वनि धातु हो।

सीमावर्ती मामलों में मूल परीक्षण टुकड़े से सटे उसी वेल्ड से परीक्षण टुकड़ों पर आगे के परीक्षण किए जाएंगे।

प्रकाशनों को संदर्भित:

BS3601, दबाव उद्देश्यों के लिए स्टील पाइप और ट्यूब: निर्दिष्ट कमरे के तापमान गुणों के साथ कार्बन स्टील

बीएस 3602, दबाव उद्देश्यों के लिए स्टील पाइप और ट्यूबों के लिए विनिर्देश: निर्दिष्ट ऊंचा तापमान गुणों के साथ कार्बन और कार्बन मैंगनीज स्टील।

बीएस 3603 , दबाव प्रयोजनों के लिए स्टील पाइप और ट्यूबों के लिए विशिष्टता: निर्दिष्ट कम तापमान गुणों के साथ कार्बन और मिश्र धातु स्टील

BS3604 , दबाव उद्देश्यों के लिए स्टील पाइप और ट्यूबों के लिए विशिष्टता: निर्दिष्ट ऊंचे तापमान गुणों के साथ फेरिटिक मिश्र धातु इस्पात।

BS3605 , दबाव उद्देश्यों के लिए निर्बाध और वेल्डेड austenitic स्टेनलेस स्टील पाइप और स्टील ट्यूब

BS4360 , वेल्डेड स्ट्रक्चरल स्टील्स के लिए विशिष्टता

BS4848 , हॉट-रोल्ड स्ट्रक्चरल स्टील सेक्शन

BS4848-2, खोखले खंड

BS5135 , कार्बन और कार्बन मैंगनीज स्टील्स की धातु-चाप वेल्डिंग

BS6323 , ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग उद्देश्यों के लिए निर्बाध और वेल्डेड स्टील ट्यूब की विशिष्टता

BS6323-1 , सामान्य आवश्यकताएं
