एएसटीएम A519 1035 हाइड्रोलिक के लिए निर्बाध कार्बन और मिश्र धातु स्टील यांत्रिक ट्यूबिंग
व्यक्ति से संपर्क करें : Richard SHEN
फ़ोन नंबर : +86-13736164628
WhatsApp : +8613736164628
न्यूनतम आदेश मात्रा : | 5 टन | मूल्य : | negotiable |
---|---|---|---|

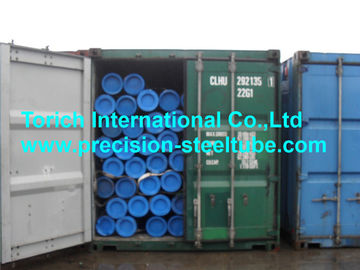

पैकेजिंग विवरण : | लकड़ी, हेक्सागोनल बॉक्स या अन्य समुद्र में चलने योग्य तरीके से पैकिंग | प्रसव के समय : | 30 दिन |
भुगतान शर्तें : | टी / टीएल / सीडी / पीडी / एक पश्चिमी मुद्रा मनीग्राम अन्य | आपूर्ति की क्षमता : | 60000 टन / वर्ष |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | TORICH |
---|---|---|---|
प्रमाणन: | ISO 9001-2008 EN 10204.3.1 TS 16949 ISO 14001 DNV LR NK | मॉडल संख्या: | BS6323-3 |
विस्तार जानकारी |
|||
सामग्री: | कार्बन स्टील | स्टील ग्रेड: | HFS 3 HFS 4 HFS 5ab HFS 8 |
---|---|---|---|
आकार: | 6-280 मिमी * 1-30 मिमी * अधिकतम 12000 मिमी | आकृति: | दौर |
मानक: | BS6323-3 | आवेदन: | मशीनरी के उपयोग के लिए ऑटो उद्योग / के लिए |
उत्पाद विधि: | निर्बाध और वेल्डेड गर्म समाप्त | विशेषता: | परिशुद्धता |
हाई लाइट: | जोड़रहित स्टील पाइप,प्रेसिजन स्टेनलेस स्टील टयूबिंग |
उत्पाद विवरण

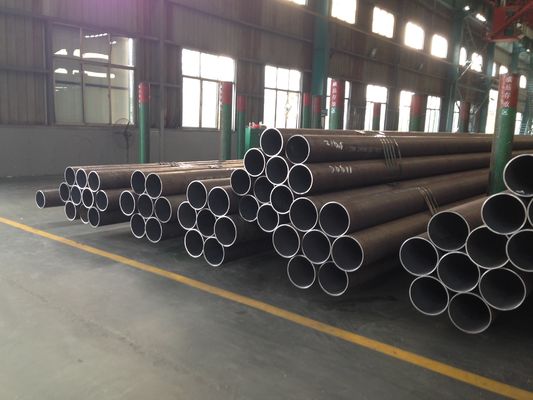

BS6323-3 HFS3 HFS4 HFS5 HFS8 हॉट फिनिश सीमलेस / रोलिंग स्टील ट्यूब, ऑटोमोटिव ट्यूब
मानक: ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग उद्देश्यों के लिए बीएस 6323-3 सीमलेस और वेल्डेड स्टील ट्यूब
भाग 3: गर्म समाप्त सीमलेस स्टील ट्यूबों के लिए विशिष्ट आवश्यकताएं
आवेदन: ऑटो उद्योग के लिए / मशीनरी के उपयोग के लिए / यांत्रिक और सामान्य इंजीनियरिंग प्रयोजनों
आकार सीमा : OD: 6-280 मिमी WT: 1-30 मिमी L: अधिकतम 12000 मिमी
निर्माण की विधि:
ट्यूब एक निर्बाध प्रक्रिया द्वारा निर्मित होते हैं।
डेलीवेरी हालत:
ट्यूबों को गर्म समाप्त स्थिति में आपूर्ति की जाती है
नोट: निर्माता के विकल्प पर एक सामान्य या अन्य गर्मी उपचार किया जा सकता है।
डिज़ाइन | रासायनिक संरचनाएँ (करछुल विश्लेषण) | यांत्रिक विशेषताएं | ||||||
सी | सी | Mn | पी | एस | फिर से | Rm | ए | |
अधिकतम। | अधिकतम। | अधिकतम। | ||||||
% | % | % | % | % | N / mm2 | N / mm2 | % | |
एचएफएस 3 | 0.20max। | 0.35 | अधिकतम 0.90 । | 0.050 | 0.050 | 215 | 360 | 24 |
HFS 4 | 0.25max। | 0.35 | 1.20 अधिकतम। | 0.050 | 0.050 | 235 | 410 | 22 |
HFS5ab | 0.23max। | 0.50 | 1.50 अधिकतम। | 0.050 | 0.050 | 340 | 490 | 20 |
एचएफएस 8 | 0.40 से 0.55 | 0.35 | ०.५० से ०.९ ० | 0.050 | 0.050 | 340 | 540 | 18 |
नोट: ग्रेड 8 को छोड़कर, इन ग्रेडों के ट्यूबों की वेल्डिंग के लिए विशेष तकनीकों की आवश्यकता नहीं होती है, लेकिन देखभाल की जानी चाहिए और वेल्डिंग के लिए उपयुक्त ब्रिटिश मानकों में दिए गए मार्गदर्शन के अनुसार वेल्डिंग की जानी चाहिए, जैसे बीएस 5135।
ग्रेड 8 के वेल्डिंग के लिए विशेष तकनीकों की आवश्यकता हो सकती है। निर्माता के विकल्प पर इस ग्रेड में रिफाइनिंग तत्व जोड़े जा सकते हैं।
30 मिमी से अधिक मोटाई के लिए यह न्यूनतम उपज ताकत को 5 एन / एमएम 2 से कम करने की अनुमति है "
बाहर व्यास | मोटाई | |||||||
न्यूनतम मोटाई | आम उपयोग में मोटाई | अधिकतम मोटाई | ||||||
मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी |
33.7 | 3.2 | 3.2 | 4.0 | 5.0 | 6.3 | |||
38.0 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 | 6.3 | ||
42.4 | 3.2 | 3.2 | 4.0 | 5.6 | 7.1 | |||
48.3 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 | 7.1 | ||
60.3 | 3.2 | 4.5 | 5.0 | 5.6 | 6.3 | 1 1 | ||
76.1 | 3.2 | 4.5 | 5.6 | 6.3 | 12.5 | |||
88.9 | 4.0 | 4.5 | 5.0 | 5.6 | 6.3 | 16 | ||
101.6 | 4.5 | 5.0 | 5.6 | 6.3 | 16 | |||
114.3 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 | 28 | ||
127.0 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 | 28 | ||
139.7 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 | 32 | |
168.3 | 5.0 | 5.0 | 5.6 | 6.3 | 7.1 | 8.0 | 10.0 | 40 |
193.7 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 | 12.5 | 45 | |
219.1 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 | 12.5 | 55 | |
244.5 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 | 60 | |
273 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 | 70 | |
323.9 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 | 80 | |
355.6 | 8.0 | 8.0 | 10.0 | 12.5 | 90 | |||
406.4 | 8.0 | 10.0 | 12.5 | 100 | ||||
457 | 9.5 | 10.0 | 12.5 | 100 |
नोट बाहर के व्यास और मोटाई के अलावा जो सूचीबद्ध हैं, वे क्रेता और निर्माता के बीच समझौते द्वारा उपलब्ध हैं। अनुभागीय संपत्तियों सहित द्रव्यमान प्रति यूनिट लंबाई सहित, बीएस 6323-1 का परिशिष्ट बी देखें: 1982
नोट: विशेष स्टील ग्रेड भी उपलब्ध है, ग्राहक के अनुरोध के अनुसार।
प्रकाशनों को संदर्भित:
BS3601, दबाव प्रयोजनों के लिए स्टील पाइप और ट्यूब: निर्दिष्ट कमरे के तापमान गुणों के साथ कार्बन स्टील
बीएस 3602, दबाव उद्देश्यों के लिए स्टील पाइप और ट्यूबों के लिए विनिर्देश: निर्दिष्ट ऊंचा तापमान गुणों के साथ कार्बन और कार्बन मैंगनीज स्टील।
बीएस 3603 , दबाव प्रयोजनों के लिए स्टील पाइप और ट्यूबों के लिए विशिष्टता: निर्दिष्ट कम तापमान गुणों के साथ कार्बन और मिश्र धातु स्टील
BS3604 , दबाव उद्देश्यों के लिए स्टील पाइप और ट्यूबों के लिए विशिष्टता: निर्दिष्ट ऊंचे तापमान गुणों के साथ फेरिटिक मिश्र धातु इस्पात।
BS3605 , दबाव उद्देश्यों के लिए निर्बाध और वेल्डेड austenitic स्टेनलेस स्टील पाइप और स्टील ट्यूब
BS4360 , वेल्डेड स्ट्रक्चरल स्टील्स के लिए विशिष्टता
BS4848 , हॉट-रोल्ड स्ट्रक्चरल स्टील सेक्शन
BS4848-2, खोखले खंड
BS5135 , कार्बन और कार्बन मैंगनीज स्टील्स की धातु-चाप वेल्डिंग
BS6323 , ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग उद्देश्यों के लिए निर्बाध और वेल्डेड स्टील ट्यूब की विशिष्टता
BS6323-1 , सामान्य आवश्यकताएं
