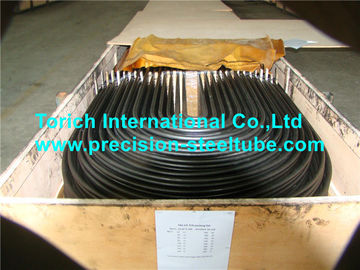

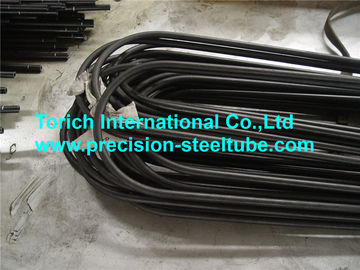

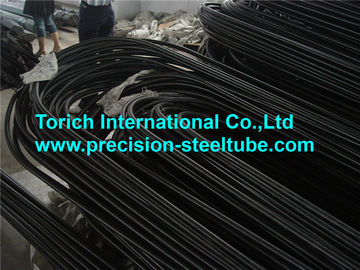

बॉयलर / हीट एक्सचेंजर के लिए JIS G 3461 सीमलेस कार्बन स्टील यू बेंड ट्यूब

रासायनिक संरचना% अधिकतम

इस्पात श्रेणी

सी

सी

Mn

पी

एस

एसटीबी 340

0.18

0.35

0.30-0.60

0.35

0.35

एसटीबी 410

0.32

0.35

0.30-0.80

0.35

0.35

एसटीबी 510

0.25

0.35

1.00-1.50

0.35

0.35

टिप्पणी:
1. जब खरीदार को उत्पाद विश्लेषण की आवश्यकता होती है, तो ऊपर दिए गए मूल्यों के लिए अनुमेय विचलन निर्बाध स्टील ट्यूब के लिए जेआईएस जी 032 में तालिका में निर्दिष्ट किया जाएगा और इसी तरह इलेक्ट्रिक इलेक्ट्रिक वेल्डेड स्टील के लिए तालिका 1 (जेआईएस जी 3461 के रूप में) में। ट्यूब।
2. खरीदार द्वारा आवश्यक, Si 0.1-0.35% के रूप में नामित किया जा सकता है

मैकेनिक गुण मंत्री

इस्पात श्रेणी

तन्यता ताकत मपा

यिल्ड पॉइंट या प्रूफ स्ट्रेस Mpa

बढ़ाव%

एसटीबी 340

340

175

35

एसटीबी 410

410

255

25

एसटीबी 510

510

295

25

कठोरता

इस्पात श्रेणी

रॉकवेल कठोरता HRB (तीन बिंदुओं का औसत मूल्य)

एसटीबी 340

77max

एसटीबी 410

79max

एसटीबी 510

92max

हीट ट्रीटमेंट ( 1990 के अंत तक लागू )

इस्पात श्रेणी

उष्मा उपचार

गर्म समाप्त सहज स्टील ट्यूब

शीत तैयार सहज स्टील ट्यूब

विद्युत प्रतिरोध वेल्डेड स्टील ट्यूब के अलावा अन्य गर्म समाप्त या ठंडा समाप्त स्टील ट्यूब

समाप्त विद्युत प्रतिरोध वेल्डेड स्टील ट्यूब

समाप्त विद्युत प्रतिरोध वेल्डेड स्टील ट्यूब

एसटीबी 340

जैसा कि आवश्यक है, निम्न तापमान एनीलिंग या सामान्यीकृत किया जा सकता है

कम तापमान annealing, सामान्य या पूर्ण annealing

सामान्य

जैसा कि निर्मित किया गया है, हालांकि, आवश्यकतानुसार, कम तापमान की घोषणा या सामान्यीकरण किया जा सकता है

सामान्य

एसटीबी 410

जैसा कि निर्मित किया गया है, हालांकि, आवश्यकतानुसार, कम तापमान की घोषणा या सामान्यीकरण किया जा सकता है

कम तापमान annealing, सामान्य या पूर्ण annealing

सामान्य

कम तापमान annealing

एसटीबी 510

सामान्य
