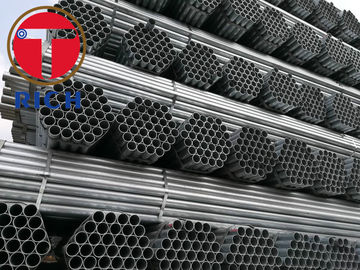

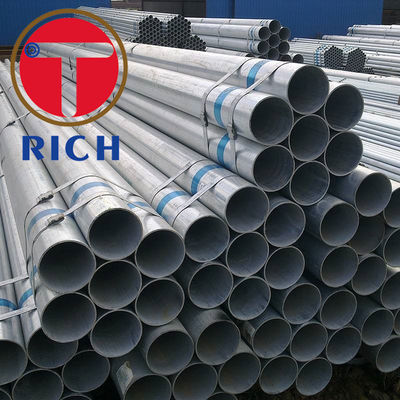

BS 1387 मानक Q195 SS400 संरचनात्मक अनुप्रयोगों के लिए गोल आकार में वेल्डेड जस्ती स्टील ट्यूब
उत्पाद का विवरण
वेल्डेड स्टील पाइप
,वेल्डिंग इस्पात टयूबिंग
बीएस 1387 वेल्डेड गैल्वनाइज्ड स्टील ट्यूब एक गोलाकार कार्बन-स्टील ट्यूब है जो थ्रेडेड, वेल्डेड और सामान्य संरचनात्मक सेवा के लिए है। यह आमतौर पर सादे, थ्रेडेड, या थ्रेडेड-एंड-सॉकेट वाले सिरों और जस्ता-लेपित या काली सतह के साथ आपूर्ति की जाती है।
तकनीकी रूप से सटीक खरीद के लिए, ट्यूब विनिर्देश और कच्चे माल के ग्रेड को अलग से बताया जाना चाहिए।बीएस 1387 तैयार ट्यूब आवश्यकताओं को परिभाषित करता है, जबकि क्यू195 और एसएस400 क्रमशः जीबी/टी 700 और जेआईएस जी 3101 के तहत आधार-सामग्री पदनाम हैं।तैयार ट्यूब के आयामी, यांत्रिक, कोटिंग, थ्रेडिंग और परीक्षण अनुपालन की पुष्टि किए बिना उन्हें स्वचालित रूप से बीएस 1387 ग्रेड के रूप में नहीं माना जाना चाहिए।
| पैरामीटर | उपलब्ध विशिष्टता |
|---|---|
| उत्पाद का प्रकार | विद्युत-प्रतिरोध-वेल्डेड गोल कार्बन-स्टील ट्यूब |
| ट्यूब मानक | बीएस 1387:1985 या बीएस एन 10255 |
| आधार-सामग्री मानक | जीबी/टी 700, लीगेसी जीबी/टी 1591 ग्रेड, या जेआईएस जी 3101 |
| सामान्य ग्रेड | Q195, Q215A, Q235B, लीगेसी Q345B, SS400 |
| आकार | गोल |
| घेरे के बाहर | वाणिज्यिक संरचनात्मक आपूर्ति के लिए 21.3-323.9 मिमी |
| बीएस एन 10255 मानक ओडी रेंज | 10.2-165.1 मिमी |
| पाइप का आकार नाम मात्र का | वाणिज्यिक आपूर्ति के लिए लगभग 1/2-12 इंच; चयनित विनिर्देश के विरुद्ध मानक-अनुपालक श्रेणी की पुष्टि की जानी चाहिए |
| दीवार की मोटाई | 0.8-12.0 मिमी व्यावसायिक रूप से उपलब्ध है |
| विशिष्ट बीएस 1387/एन 10255 श्रृंखला | निर्दिष्ट संस्करण के आधार पर हल्का, मध्यम और भारी |
| लंबाई | 1-12 मीटर; 5.8 मीटर, 6.0 मीटर, 6.4 मीटर और 12 मीटर आमतौर पर निर्दिष्ट हैं |
| ओडी सहनशीलता | ऑर्डर किए गए ट्यूब मानक और आकार के अनुसार |
| दीवार की मोटाई सहनशीलता | आमतौर पर वेल्डेड मध्यम-श्रृंखला EN 10255 ट्यूब के लिए ±10%; लागू मानक तालिका नियंत्रित करती है |
| सीधा | आवेदन के अनुसार सहमत; वाणिज्यिक लक्ष्य ≤2 मिमी/मीटर जहां विशेष रूप से आदेश दिया गया है |
| सतह की स्थिति | काला, पूर्व-गैल्वनाइज्ड, वेल्डिंग के बाद गर्म-डुबकी गैल्वेनाइज्ड, तेल से सना हुआ, पेंट किया हुआ, या पाउडर-लेपित |
| ज़िंक की परत | खरीद विनिर्देश के अनुसार द्रव्यमान द्वारा पूर्व-गैल्वनाइज्ड कोटिंग या निर्माण के बाद हॉट-डिप कोटिंग |
| अंतिम स्थिति | सादा, डिबर्ड, बेवेल्ड, थ्रेडेड या सॉकेट के साथ पिरोया हुआ |
| उष्मा उपचार | जब तक सामान्यीकरण, तनाव से राहत, या कोई अन्य स्थिति निर्दिष्ट न हो तब तक वेल्डेड |
| वेल्ड प्रकार | अनुदैर्ध्य उच्च आवृत्ति ईआरडब्ल्यू |
| निरीक्षण दस्तावेज़ | EN 10204 अनुरोध किए जाने पर 2.2 या 3.1 टाइप करें |
| परीक्षण विकल्प | तन्यता, चपटा होना, मोड़ना, रिसाव-जकड़न, एड़ी-वर्तमान, हाइड्रोस्टैटिक, कोटिंग द्रव्यमान, कोटिंग मोटाई, और धागा निरीक्षण |
| कोटिंग मार्ग | तकनीकी विवरण | खरीद पर विचार |
|---|---|---|
| पूर्व गैल्वेनाइज्ड ट्यूब | लगातार गैल्वेनाइज्ड स्टील स्ट्रिप से निर्मित; पट्टी बनाई जाती है और अनुदैर्ध्य रूप से वेल्ड की जाती है | बाहरी वेल्ड क्षेत्र को जिंक युक्त मरम्मत की आवश्यकता हो सकती है क्योंकि वेल्डिंग स्थानीय स्तर पर मूल कोटिंग को नुकसान पहुंचाती है |
| वेल्डिंग के बाद हॉट-डिप गैल्वेनाइज्ड | पूर्ण काली ट्यूब को बनाने और वेल्डिंग के बाद पिघले जस्ते में डुबोया जाता है | जिंक ट्यूब बॉडी, वेल्ड ज़ोन को कवर करता है, और आम तौर पर ट्यूब अधिक समान रूप से समाप्त होती है |
| इलेक्ट्रो-गैल्वनाइज्ड ट्यूब | जिंक इलेक्ट्रोलाइटिक रूप से जमा होता है | आमतौर पर पारंपरिक हॉट-डिप कोटिंग्स की तुलना में पतला और अपेक्षाकृत हल्के एक्सपोज़र के लिए अभिप्रेत है |
| जिंक युक्त मरम्मत वेल्ड | वेल्ड क्षेत्र पर स्थानीय जिंक पेंट, जिंक स्प्रे या मेटलाइजिंग लगाया जाता है | उत्पादन से पहले मरम्मत विधि और न्यूनतम कोटिंग प्रदर्शन पर सहमति होनी चाहिए |
अनुदैर्ध्य ईआरडब्ल्यू प्रक्रिया थ्रेडिंग, रोल बनाने, झुकने, वेल्डिंग और मैकेनिकल असेंबली के लिए स्थिर बाहरी व्यास, दीवार की मोटाई और गोलाई की अनुमति देती है। आयामी सहनशीलता का चयन कच्चे माल के मानक के बजाय ऑर्डर किए गए पाइप मानक से किया जाना चाहिए।
बीएस 1387 पारंपरिक रूप से ट्यूबों को प्रकाश, मध्यम और भारी श्रृंखला में वर्गीकृत करता है। चयनित श्रृंखला दीवार की मोटाई और प्रति मीटर द्रव्यमान निर्धारित करती है। समान नाममात्र व्यास के साथ एक सामान्य संरचनात्मक ट्यूब को प्रतिस्थापित करना तब तक पर्याप्त नहीं है जब तक कि इसका वास्तविक बाहरी व्यास, दीवार की मोटाई, थ्रेडिंग संगतता और दबाव या रिसाव परीक्षण आवश्यकताओं को सत्यापित नहीं किया जाता है।
जिंक की परत स्टील सब्सट्रेट को सुरक्षा प्रदान करती है। कोटिंग का स्थायित्व जिंक द्रव्यमान, कोटिंग की निरंतरता, एक्सपोज़र श्रेणी, संक्षेपण, क्लोराइड संदूषण, कट-एज सुरक्षा और झुकने या स्थापना के दौरान क्षति पर निर्भर करता है।
ट्यूब को सादा-छोर, थ्रेडेड, या थ्रेडेड और सॉकेटेड आपूर्ति की जा सकती है। ऑर्डर देने के चरण में धागे, अंतिम तैयारी, कोटिंग की स्थिति और वेल्डेबिलिटी को निर्दिष्ट किया जाना चाहिए। वेल्डिंग से पहले गैल्वेनाइज्ड सतहों को स्थानीय रूप से तैयार किया जाना चाहिए, और उचित औद्योगिक वेंटिलेशन प्रक्रिया का उपयोग करके वेल्डिंग धुएं को नियंत्रित किया जाना चाहिए।
Q195 अपेक्षाकृत उच्च निर्माण क्षमता प्रदान करता है और हल्के-कर्तव्य निर्माण के लिए उपयुक्त है। Q235B सामान्य वेल्डेड संरचनाओं के लिए उच्च शक्ति स्तर प्रदान करता है। SS400 एक JIS संरचनात्मक ग्रेड है जिसकी न्यूनतम उपज शक्ति 16 मिमी तक की मोटाई के लिए 245 MPa है। लीगेसी Q345B उच्च शक्ति प्रदान करता है, लेकिन वर्तमान GB/T 1591 खरीद को यह मानने के बजाय सामान्य रूप से Q355-श्रृंखला ग्रेड का मूल्यांकन करना चाहिए कि Q345B वर्तमान पदनाम बना हुआ है।
एक बार-बार खरीद की समस्या "बीएस 1387 क्यू195 एसएस400 पाइप" का ऑर्डर देना है, बिना यह परिभाषित किए कि कौन सी आवश्यकता तैयार ट्यूब को नियंत्रित करती है।
हम खरीद विनिर्देश को इसमें अलग करते हैं:
- तैयार ट्यूब मानक
- बेस-स्टील ग्रेड
- आयामी श्रृंखला
- विनिर्माण मार्ग
- कोटिंग मार्ग और कोटिंग द्रव्यमान
- तैयारी समाप्त करें
- निरीक्षण एवं परीक्षण स्तर
यह Q195 या SS400 कच्चे माल को बीएस 1387 अनुपालन के स्वचालित प्रमाण के रूप में गलत तरीके से प्रस्तुत होने से रोकता है। एसएस400 एक समर्पित बीएस 1387 पाइप ग्रेड के बजाय जेआईएस जी 3101 के तहत एक सामान्य संरचनात्मक स्टील पदनाम है।
खरीदारों को अक्सर ऐसे कोटेशन प्राप्त होते हैं जिनमें केवल "गैल्वनाइज्ड" लिखा होता है, बिना यह पहचाने कि सामग्री पूर्व-गैल्वनाइज्ड है या वेल्डिंग के बाद गैल्वेनाइज्ड है।
हम परिभाषित करते हैं:
- गैल्वनाइजिंग मार्ग
- न्यूनतम जस्ता द्रव्यमान या मोटाई
- वेल्ड-सीम मरम्मत विधि
- आंतरिक और बाहरी कोटिंग आवश्यकताएँ
- कट-एंड मरम्मत आवश्यकताएँ
- कोटिंग आसंजन परीक्षण
- कोटिंग-मोटाई माप विधि
यह खरीदार को अपरिभाषित गैल्वेनाइज्ड फिनिश पर भरोसा करने के बजाय वास्तविक वायुमंडलीय, इनडोर-संक्षेपण, या निर्माण वातावरण के अनुसार ट्यूब का मूल्यांकन करने की अनुमति देता है।
नाममात्र पाइप का आकार सीधे तौर पर मापे गए बाहरी व्यास का प्रतिनिधित्व नहीं करता है। उदाहरण के लिए, नाममात्र 1-इंच थ्रेडेड ट्यूब, 25.4 मिमी के वास्तविक बाहरी व्यास वाली ट्यूब नहीं है।
उत्पादन से पहले, हम पुष्टि कर सकते हैं:
- वास्तविक बाहरी व्यास
- दीवार की मोटाई और श्रृंखला
- धागे का आकार और धागा मानक
- सॉकेट अनुकूलता
- लंबाई सहनशीलता
- चौकोरपन समाप्त करें
- ओवेलिटि
- सीधा
- द्रव्यमान प्रति मीटर
यह थ्रेड बेमेल, कपलिंग लीकेज, फिक्स्चर हस्तक्षेप और इंस्टॉलेशन रीवर्क को कम करता है। आईएसओ 65 इसी तरह कार्बन-स्टील थ्रेडिंग ट्यूबों को केवल नाममात्र-इंच आयामों के बजाय परिभाषित आयामी श्रृंखला के माध्यम से मानता है।
| मानक प्रणाली | प्रासंगिक मानक | दायरा |
|---|---|---|
| ब्रीटैन का | बीएस 1387:1985 | स्क्रूड, सॉकेटेड, प्लेन-एंड, वेल्डेड, या थ्रेडेबल स्टील ट्यूबों के लिए विरासत विशिष्टता |
| यूरोपीय/ब्रिटिश | बीएस एन 10255 | बीएस 1387 के लिए वर्तमान प्रतिस्थापन; वेल्डिंग और थ्रेडिंग के लिए उपयुक्त गैर-मिश्र धातु स्टील ट्यूब |
| अंतरराष्ट्रीय | आईएसओ 65 | आईएसओ 7-1 के अनुसार थ्रेडिंग के लिए उपयुक्त कार्बन-स्टील ट्यूब |
| चीनी | जीबी/टी 3091 | कम दबाव वाले तरल वितरण के लिए वेल्डेड स्टील पाइप |
| चीनी सामग्री | जीबी/टी 700 | Q195, Q215, और Q235 सहित कार्बन संरचनात्मक स्टील्स |
| चीनी उच्च शक्ति सामग्री | जीबी/टी 1591 | उच्च शक्ति वाले कम-मिश्र धातु संरचनात्मक स्टील्स; वर्तमान संस्करण पुराने Q345 के बजाय Q355-श्रृंखला पदनामों का उपयोग करते हैं |
| जापानी सामग्री | जेआईएस जी 3101 | SS400 सहित सामान्य संरचनाओं के लिए रोल्ड स्टील्स |
| जापानी ट्यूब | जेआईएस जी 3444 | सामान्य संरचनात्मक उद्देश्यों के लिए कार्बन-स्टील ट्यूब |
| रूसी/यूरेशियाई | गोस्ट 3262 | स्टील के पानी और गैस पाइप |
| एएसटीएम | एएसटीएम ए53/ए53एम | काले और गर्म-डुबकी गैल्वेनाइज्ड वेल्डेड और सीमलेस स्टील पाइप |
| galvanizing | एन आईएसओ 1461 | निर्मित लौह और इस्पात वस्तुओं पर हॉट-डिप गैल्वेनाइज्ड कोटिंग्स |
ट्यूब का उपयोग निर्माण के लिए किया जा सकता हैवाणिज्यिक ग्रीनहाउस छत मेहराब.
इस एप्लिकेशन के लिए, क्रेता को बाहरी व्यास, दीवार की मोटाई, जस्ता कोटिंग मार्ग, झुकने की त्रिज्या, झुकने के बाद अंडाकारता, वेल्ड-सीम अभिविन्यास, न्यूनतम उपज शक्ति और ड्रिल किए गए या कटे हुए क्षेत्रों के लिए स्थानीय मरम्मत विधि को परिभाषित करना चाहिए। प्री-गैल्वनाइज्ड Q195 टयूबिंग प्रकाश निर्मित मेहराबों के लिए उपयुक्त है जब संरचनात्मक डिजाइन अनुमति देता है, जबकि उच्च शक्ति ग्रेड को लंबी अवधि या बढ़ी हुई हवा और बर्फ भार के लिए चुना जा सकता है।
अंतिम ट्यूब आयाम और संरचनात्मक ग्रेड को ग्रीनहाउस डिजाइनर द्वारा सत्यापित किया जाना चाहिए। यह उत्पाद विवरण परियोजना-विशिष्ट संरचनात्मक गणनाओं को प्रतिस्थापित नहीं करता है।
निम्नलिखित मान संदर्भित सामग्री मानकों से विशिष्ट अधिकतम ताप-विश्लेषण सीमाएँ हैं। खरीद आदेश पर सटीक ग्रेड प्रत्यय, डीऑक्सीडेशन अभ्यास, उत्पाद की मोटाई और ऑर्डर किए गए मानक संस्करण का उल्लेख किया जाना चाहिए।
| श्रेणी | मानक | सी, अधिकतम. % | सी, अधिकतम. % | एमएन, मैक्स। % | पी, अधिकतम. % | एस, अधिकतम. % | अतिरिक्त तत्व |
|---|---|---|---|---|---|---|---|
| प्र195 | जीबी/टी 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 | ग्रेड और डीऑक्सीडेशन आवश्यकताएँ लागू होती हैं |
| Q215A | जीबी/टी 700 | 0.15 | 0.35 | 0.60 | 0.045 | 0.050 | ग्रेड ए गुणवत्ता स्तर |
| Q235B | जीबी/टी 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 | ग्रेड बी गुणवत्ता स्तर |
| Q345बी, विरासत | पहले जीबी/टी 1591 पदनाम | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 | एनबी ≤0.07, वी ≤0.15, टीआई ≤0.20, संस्करण के अधीन |
| एसएस400 | जेआईएस जी 3101 | निर्दिष्ट नहीं है | निर्दिष्ट नहीं है | निर्दिष्ट नहीं है | 0.050 | 0.050 | कार्बन और मैंगनीज को विनिर्माण और यांत्रिक-संपत्ति अनुपालन के माध्यम से नियंत्रित किया जाता है |
| श्रेणी | मानक | न्यूनतम उपज शक्ति | तन्यता ताकत | न्यूनतम बढ़ाव | तकनीकी नोट |
|---|---|---|---|---|---|
| प्र195 | जीबी/टी 700 | 195 एमपीए | 315-430 एमपीए | 33% | लाइट-ड्यूटी वेल्डेड फैब्रिकेशन के लिए उच्च फॉर्मेबिलिटी |
| Q215A | जीबी/टी 700 | 215 एमपीए | 335-450 एमपीए | 31% | सामान्य रूप से निर्मित और वेल्डेड संरचनाएँ |
| Q235B | जीबी/टी 700 | 235 एमपीए | 370-500 एमपीए | 26% | सामान्य सामान्य संरचनात्मक ग्रेड |
| Q345बी, विरासत | पहले जीबी/टी 1591 पदनाम | 345 एमपीए | 470-630 एमपीए | 21% | आदेशित संस्करण और मोटाई के विरुद्ध सत्यापित करें |
| एसएस400 | जेआईएस जी 3101 | 245 एमपीए | 400-510 एमपीए | 17% | सामान्य मोटाई के लिए दिखाए गए मान 5 मिमी से ऊपर से 16 मिमी तक हैं |
अनुशंसित निरीक्षण वस्तुओं में शामिल हैं:
| निरीक्षण चरण | नियंत्रण वस्तु |
|---|---|
| आने वाली सामग्री | ताप संख्या, ग्रेड, रासायनिक संरचना, पट्टी की मोटाई और मिल प्रमाणपत्र |
| बनाने | बाहरी व्यास, गोलाई, किनारे का संरेखण और वेल्ड-सीम स्थिति |
| वेल्डिंग | वेल्ड निरंतरता, बीड प्रोफाइल, हीट इनपुट और ऑनलाइन नॉनडिस्ट्रक्टिव परीक्षण |
| आकार | OD, दीवार की मोटाई, अंडाकारता, सीधापन और लंबाई |
| galvanizing | कोटिंग मार्ग, जस्ता द्रव्यमान या मोटाई, निरंतरता, आसंजन और वेल्ड मरम्मत |
| प्रसंस्करण समाप्त करें | डिबुरिंग, बेवल एंगल, थ्रेड प्रोफाइल, थ्रेड गेज और सॉकेट फिट |
| अंतिम परीक्षण | आदेशानुसार तन्यता, चपटापन, मोड़, रिसाव, हाइड्रोस्टैटिक, या एड़ी-वर्तमान परीक्षण |
| प्रलेखन | हीट ट्रैसेबिलिटी, निरीक्षण रिपोर्ट, कोटिंग रिपोर्ट, पैकिंग सूची और EN 10204 दस्तावेज़ |
-
