| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | जीबी / टी 3094 |
| एमओक्यू: | 5 टन |
| कीमत: | USD 1000-1300 Per Ton |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 टन |
उत्कृष्ट ओडी/आईडी नियंत्रित विशेष स्टील पाइप कोल्ड ड्रॉ आकार के स्टील ट्यूब GB/T 3094
विशेष पाइपों के चीन के अग्रणी निर्माता और आपूर्तिकर्ता, और हम इंजीनियरिंग विशेष स्टील, दीर्घवृत्तीय स्टील ट्यूब, त्रिकोण स्टील ट्यूब, प्रोफाइल स्टील ट्यूब, प्रोफाइल स्टील पाइप, आदि में विशेषज्ञ हैं।
TORICH चीन में प्रोफाइल स्टील पाइप के उत्पादन और विनिर्माण में विशेषज्ञता प्राप्त है, और हम ग्राहकों के ड्राइंग और डिजाइन के अनुसार प्रोफाइल स्टील पाइप के विभिन्न आकार बना सकते हैं।
निर्बाध विशेष पाइप/विशेष पाइप,प्रोफाइल स्टील पाइप, सीमलेस स्पेशल पाइप विभिन्न अनुप्रयोगों के लिए विशिष्ट आकृतियों को प्राप्त करने के लिए विशेष मंड्रे और डाई के साथ सीमलेस कोल्ड ड्रॉ द्वारा निर्मित होते हैं,
जैसे कृषि भाग, मशीनरी भाग, ऑटो भाग, स्टीयरिंग ड्राइव शाफ्ट,प्रोफाइल स्टील ट्यूबउच्च दबाव वाले बॉयलर आदि
निर्बाध आयताकार स्टील ट्यूब,
निर्बाध आयताकार स्टील पाइप,
सीमलेस स्क्वायर स्टील ट्यूब,
सीमलेस स्क्वायर स्टील पाइप,
सीमलेस ओमेगा स्टील ट्यूब,
सीमलेस ओमेगा स्टील पाइप,
सीमलेस हेक्सागोनल स्टील ट्यूब
बाहर हेक्सागोनल और अंदर गोल स्टील ट्यूब,
बाहर गोल और अंदर हेक्सागोनल स्टील ट्यूब,
निर्बाध अण्डाकार स्टील ट्यूब,
निर्बाध अंडाकार स्टील ट्यूब,
मल्टी लीड राइफल (एमएलआर) स्टील ट्यूब
स्टील ग्रेडः
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
आवेदनः
संरचनात्मक भागों, उपकरण और मशीनरी भागों में प्रयोग किया जाता है
उत्पादन विधि:
ठंडा खींचा
ट्यूब प्रकारः
चीनी मानक GB/T 3094 के अनुसार सीमलेस ट्यूब या ग्राहकों के अनुरोध के अनुसार वेल्डेड ट्यूब
सहिष्णुताः
निम्नलिखित तालिकाओं के अनुसार, या ग्राहकों के अनुरोध के अनुसार।
| चौड़ाई के लिए सहिष्णुता | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤30 | ±0.30 | ±0.20 |
| >30-50 | ±0.40 | ±0.30 | |
| >50-75 | ±0.80%A ±0.80%B | ±0.70%A ±0.70%B | |
| >75 | ± 1%A ± 1%B | ±0.8%A ±0.8%B | |
| दीवार मोटाई के लिए सहिष्णुता | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤1.0 | ±0.18 | ±0.12 |
| >1.0-3.0 | +15% WT -10% WT | +12.5% WT -10% WT | |
| >3.0 | +12.5% WT -10% WT | ± 10% WT | |
ट्यूब के लिए किनारों की ढलानः
निम्नलिखित तालिकाओं के अनुसार, या ग्राहकों के अनुरोध के अनुसार।
| किनारों में ढलान | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤30 | 0.20 | 0.10 |
| >30-50 | 0.30 | 0.15 | |
| >50-75 | 0. 80% | 0. 50% | |
| >75 | 0९०% | 0. 60% | |
झुकना:
सामान्य ट्यूब के लिए, झुकना ≤4.0 मिमी/मी होना चाहिए और कुल सीधापन ≤0.4% होना चाहिए।
उच्च ग्रेड ट्यूब के लिए, झुकना ≤2.0 मिमी/मी होना चाहिए और कुल सीधापन ≤0.2% होना चाहिए।
यांत्रिक गुण:
| स्टील ग्रेड | तन्य शक्ति एमपीए | उपज शक्ति एमपीए | लम्बाई % |
| कम से कम | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
छोरों का आकारः
पाइप के दोनों छोरों को धुरी के लंबवत एक पूर्ण छोर सतह तक काट दिया जाना चाहिए और छोरों से बर्स हटा दिए जाने चाहिए।
वितरण की शर्त:
ठंडा खींचा, गर्मी उपचार भी स्वीकार्य है।

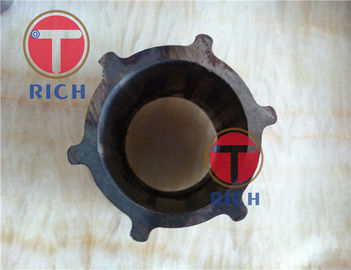

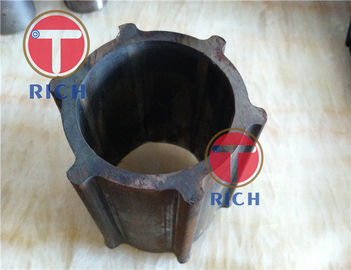

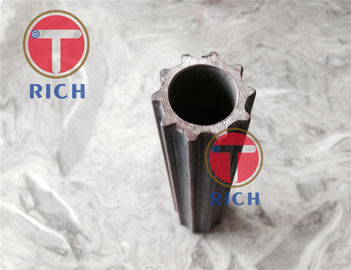

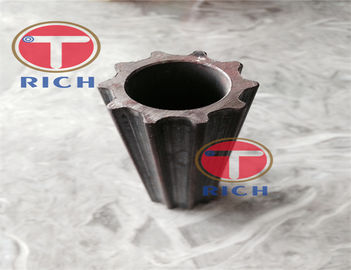

उत्पाद चित्रः
