133 मिमी TP304L सटीक स्टेनलेस स्टील ट्यूबिंग 4113 मिमी समाप्त लंबाई के साथ
मूलभूत गुण
उत्पत्ति का स्थान:
ZHEJIANG चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO 9001
मॉडल संख्या:
304
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 टन
कीमत:
USD 3000-4000 Per Ton
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:
500 टन प्रति माह
उत्पाद सारांश
133*4*4113mm 304L TORICH प्रेसिजन स्टेनलेस स्टील ट्यूबिंग TORICH 133 * 4 * 4113 मिमी 304L सटीक स्टेनलेस स्टील पाइप नियंत्रण व्यास, गोलता, सीधापन, सतह की स्थिति की आवश्यकता अनुप्रयोगों के लिए निर्मित है,और आयामी दोहरावट्यूब का नाममात्र बाहरी व्यास 133 मिमी, नाममात्र दीवार की मोटाई 4 मिमी और समाप्त लं...
उत्पाद का विवरण
प्रमुखता देना:
304l परिशुद्धता स्टील ट्यूब
,प्रेसिजन 304l स्टील ट्यूब
,TORICH प्रेसिजन स्टील ट्यूब
Product:
सटीक स्टेनलेस स्टील गोल ट्यूबिंग
Primary Grade:
टीपी304एल/यूएनएस एस30403
Surface Condition:
चमकीला एनील्ड, मसालेदार, पॉलिश किया हुआ, या सटीक ठंडा-तैयार
Material:
ऑस्टेनिटिक स्टेनलेस स्टील
Outside Diameter:
133 मिमी नाममात्र
Wall Thickness:
4 मिमी नाममात्र
Custom Length Range:
सामान्यतः 1-12 मी
Heat Treatment:
घोल को एनील्ड किया गया और तेजी से ठंडा किया गया
उत्पाद का वर्णन

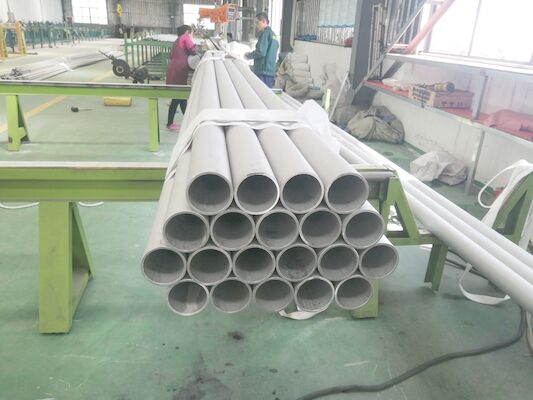

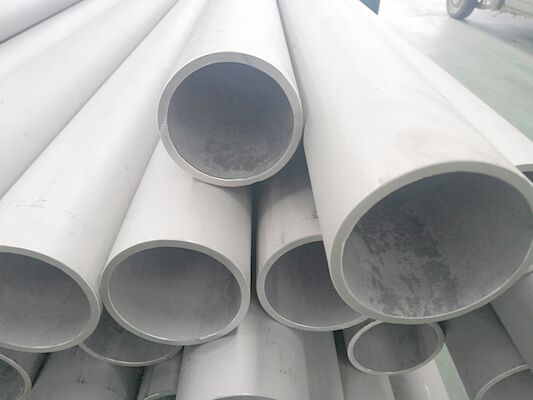

133*4*4113mm 304L TORICH प्रेसिजन स्टेनलेस स्टील ट्यूबिंग
TORICH 133 * 4 * 4113 मिमी 304L सटीक स्टेनलेस स्टील पाइप नियंत्रण व्यास, गोलता, सीधापन, सतह की स्थिति की आवश्यकता अनुप्रयोगों के लिए निर्मित है,और आयामी दोहरावट्यूब का नाममात्र बाहरी व्यास 133 मिमी, नाममात्र दीवार की मोटाई 4 मिमी और समाप्त लंबाई 4113 मिमी है।
कम कार्बन वाली टीपी 304 एल सामग्री वेल्डिंग के बाद अच्छी वेल्डेबिलिटी और इंटरग्रैन्युलर जंग के प्रतिरोध प्रदान करती है।ट्यूबिंग अनुमोदित ड्राइंग के अनुसार निर्बाध या वेल्डेड और ठंडा खत्म आपूर्ति की जा सकती है, खरीद विनिर्देश और निरीक्षण योजना।
उत्पाद विनिर्देश
| पद | विनिर्देश |
|---|---|
| उत्पाद | सटीक स्टेनलेस स्टील गोल ट्यूबिंग |
| निर्माता | इतिहास |
| सामग्री | ऑस्टेनिटिक स्टेनलेस स्टील |
| प्राथमिक ग्रेड | TP304L / UNS S30403 |
| यूरोपीय समकक्ष | एन 1.4307 |
| विनिर्माण मार्ग | बिना सीम के ठंडा खींचने या वेल्डेड और ठंडा समाप्त |
| बाहरी व्यास | 133 मिमी नाममात्र |
| दीवार की मोटाई | 4 मिमी नाममात्र |
| भीतर का व्यास | 125 मिमी नाममात्र |
| समाप्त लंबाई | 4113 मिमी |
| कस्टम लंबाई सीमा | आम तौर पर 1-12 मीटर |
| बाहरी व्यास की सहिष्णुता | परियोजना विशिष्ट; मूल आवश्यकता 0.1-0.4 मिमी नियंत्रित विचलन दर्शाता है |
| आंतरिक व्यास की आवश्यकता | 124.5-125.2 मिमी |
| लंबाई सहिष्णुता | 0/+10 मिमी |
| गोलपन | अधिकतम गोलता विचलनः 0.10 मिमी |
| सीधापन | अधिकतम समग्र सीधापन विचलनः 4113 मिमी पर 0.50 मिमी |
| सतह की उग्रता | Ra ≤ 3.2 μm जब तक कि अन्यथा सहमत न हो |
| सतह की स्थिति | चमकीला, अचार, पॉलिश या सटीक ठंड खत्म |
| ताप उपचार | समाधान को एनील किया और तेजी से ठंडा किया गया |
| अंतिम स्थिति | चौकोर काट, कटा हुआ और अंत के ढक्कनों से संरक्षित |
| निरीक्षण दस्तावेज | EN 10204 3.1 प्रमाण पत्र उपलब्ध है |
| पहचान | ग्रेड, आकार, गर्मी संख्या, उत्पादन लॉट और ग्राहक चिह्न |
| पैकिंग | अंत टोपी, सुरक्षात्मक लिफाफा, बुना हुआ बैग, लकड़ी का मामला या निर्यात बंडल |
आयाम स्पष्टीकरणःनाममात्र आयाम 133 * 4 मिमी एक नाममात्र आंतरिक व्यास 125 मिमी के अनुरूप है। क्योंकि स्रोत दस्तावेज़ में कई आयामी संकेतन शामिल हैं,उत्पादन से पहले ग्राहक के अनुमोदित चित्र के अनुसार बाहरी व्यास की अंतिम सहिष्णुता की पुष्टि की जानी चाहिए.
मुख्य विशेषताएं
- नियंत्रित आयामी सटीकता:ट्यूब को बाहर के व्यास, अंदर के व्यास, दीवार की मोटाई, गोलता और सीधापन को नियंत्रित करने के लिए ठंडा खींच और समाप्त आकार किया जा सकता है। इस विशिष्ट घटक के लिए,आवश्यक आंतरिक व्यास 124 है.5-125.2 मिमी, गोलपन विचलन 0.10 मिमी तक सीमित है, और कुल सीधापन विचलन 4113 मिमी की लंबाई पर 0.50 मिमी तक सीमित है।
- कम कार्बन वेल्डेबल स्टेनलेस स्टील:TP304L में आम तौर पर लागू ASTM ट्यूबलर विनिर्देशों के तहत अधिकतम कार्बन सामग्री लगभग 0.035% है।कम कार्बन स्तर गर्मी से प्रभावित क्षेत्र में क्रोमियम कार्बाइड वर्षा को सीमित करता है और वेल्डेड घटकों में अंतर-ग्रैन्युलर संक्षारण के प्रतिरोध में सुधार करता है.
- स्वच्छ और निरीक्षण योग्य सतहेंःआंतरिक और बाहरी सतहों को दिखाई देने वाले दरारों, झुर्रियों, भारी पैमाने, हानिकारक घूंसे, गहरे गड्ढों, एम्बेडेड प्रदूषण और गंभीर हैंडलिंग क्षति से मुक्त आपूर्ति की जा सकती है।सतह की असमानता को Ra ≤ 3 तक नियंत्रित किया जा सकता है.2 μm
- ट्रेस करने योग्य ताप उपचार:एएसटीएम ए२६९ के अनुसार लागू ट्यूबिंग को हीट-ट्रेटेड हालत में आपूर्ति की जानी चाहिए। टीपी३०४एल के लिए, समाधान एनीलिंग ठंड कार्य के बाद संक्षारण प्रतिरोध और लचीलापन बहाल करता है।
हमारे फायदे
- तैयार घटक के आधार पर आयाम नियंत्रणःTORICH एक तैयार निरीक्षण योजना के आधार पर ट्यूबिंग को नियंत्रित कर सकता है जिसमें बाहरी व्यास, आंतरिक व्यास, दीवार मोटाई परिवर्तन, गोलता विचलन, पूरी लंबाई की सीधापन,और समाप्त लंबाई.
- सतह दोष और स्वच्छता प्रबंधनःनिरीक्षण मानदंडों में विशेष रूप से दृश्य दरारें, 0.10 मिमी से अधिक गहरी आंतरिक दीवार के गड्ढे, स्वीकार्य सीमाओं से अधिक गहरी खरोंच, तेल की संदूषण, जंग और अंत विकृति को प्रतिबंधित किया गया है।
- उत्पादन से पहले मानक और ड्राइंग का मेलःउत्पादन से पहले, TORICH सामग्री ग्रेड, विनिर्माण विधि, आयामी मानकों, तकनीकी वितरण मानकों, ग्राहक ड्राइंग सहिष्णुता, और विवादों को कम करने के लिए सभी आवश्यकताओं को मेल खाता है।
निष्पादन मानक
| मानक प्रणाली | लागू मानक | दायरा |
|---|---|---|
| एएसटीएम | ASTM A269/A269M | सामान्य जंग प्रतिरोधी और तापमान सेवा के लिए सीमलेस और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील ट्यूब |
| एएसटीएम | एएसटीएम ए१०१६/ए१०१६एम | फेरीटिक मिश्र धातु, ऑस्टेनिटिक मिश्र धातु और स्टेनलेस स्टील के ट्यूबों के लिए सामान्य आवश्यकताएं |
| एन | एन 10216-5 | दबाव के प्रयोजनों के लिए स्टेनलेस स्टील के निर्बाध पाइप |
| एन | एन 10217-7 | दबाव के प्रयोजनों के लिए वेल्डेड स्टेनलेस स्टील के ट्यूब |
| डीआईएन/आईएसओ | डीआईएन एन आईएसओ 1127 | स्टेनलेस स्टील ट्यूब के आयाम, सहिष्णुता और पारंपरिक द्रव्यमान |
| जेआईएस | JIS G3459 | जंग प्रतिरोधी और सामान्य पाइपिंग सेवा के लिए स्टेनलेस स्टील के पाइप |
| GB | जीबी/टी 14976 | तरल पदार्थों के परिवहन के लिए स्टेनलेस स्टील के निर्बाध ट्यूब |
| जीओएसटी | GOST 9941 | ठंड और गर्मी से विकृत निर्बाध संक्षारण प्रतिरोधी स्टील के ट्यूब |
अनुप्रयोगः बेलनाकार स्पटरिंग लक्ष्य बैकिंग ट्यूब
यह 133 * 4 * 4113 मिमी TP304L सटीक ट्यूब एक के रूप में इस्तेमाल किया जा सकताबेलनाकार स्पटरिंग लक्ष्य समर्थन ट्यूबएक घूर्णी मैग्नेट्रॉन कोटिंग सेट के लिए।
इस घटक में, स्टेनलेस स्टील ट्यूब प्रदान करता हैः
- एक आयामी स्थिर बेलनाकार समर्थन
- लक्ष्य बंधन के लिए नियंत्रित एकाग्रता
- शीतलन-जल परिसंचरण के लिए एक चिकनी आंतरिक मार्ग
- कनेक्शन घटकों के लिए वेल्डेबल अंत
- हैंडलिंग और शीतलन सेवा के दौरान संक्षारण प्रतिरोध
- निरंतर लक्ष्य घूर्णन के लिए उपयुक्त सीधापन
रासायनिक संरचना
| ग्रेड | UNS | C % अधिकतम | अधिकतम. | अधिकतम. | पी % अधिकतम. | S % अधिकतम. | Cr % | नि % | मो % | अन्य |
|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | S30400 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0-20.0 | 8.0-11.0 | -- | एन ≤ 010 |
| TP304L | S30403 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0-20.0 | 8.0-12.0 | -- | एन ≤ 010 |
| टीपी 316 | S31600 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | एन ≤ 010 |
| TP316L | S31603 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | एन ≤ 010 |
| TP321 | S32100 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 17.0-19.0 | 9.0-12.0 | -- | Ti: न्यूनतम 5 * C, अधिकतम 0.70 |
यांत्रिक गुण
| ग्रेड | तन्य शक्ति, मिन. | 0.2% उपज शक्ति, न्यूनतम | लम्बाई, मिन. | कठोरता, अधिकतम। |
|---|---|---|---|---|
| TP304 | 515 एमपीए | 205 एमपीए | ३५% | 90 HRB |
| TP304L | 485 एमपीए | 170 एमपीए | ३५% | 90 HRB |
| टीपी 316 | 515 एमपीए | 205 एमपीए | ३५% | 90 HRB |
| TP316L | 485 एमपीए | 170 एमपीए | ३५% | 90 HRB |
| TP321 | 515 एमपीए | 205 एमपीए | ३५% | 90 HRB |
गुणवत्ता की आवश्यकताएं
आयामी निरीक्षण:
- कैलिब्रेटेड मापने के उपकरण से बाहर के व्यास की जाँच
- बोरिंग गेज या स्वीकृत समकक्ष उपकरण से जाँच की गई आंतरिक व्यास
- अल्ट्रासोनिक या यांत्रिक माप द्वारा जाँच की गई दीवार की मोटाई
- गोलता विचलन 0.10 मिमी से अधिक नहीं
- कुल सीधापन विचलन 0.50 मिमी से अधिक नहीं
- 0/+10 मिमी की सहिष्णुता के साथ समाप्त लंबाई 4113 मिमी तक नियंत्रित
उपस्थिति निरीक्षण:
- हानिकारक दरारें, लपेटें, क्रस्ट, मोड़, गंभीर घूंघट और विकृति से मुक्त आंतरिक और बाहरी सतहें
- सतह की कठोरता: Ra ≤ 3.2 μm
- 0.10 मिमी से अधिक गहराई वाले आंतरिक दीवारों के गड्ढे की अनुमति नहीं है
- हानिकारक खरोंच की अनुमति नहीं है
- गंभीर विरूपण और दीर्घवृत्तीय काटने से मुक्त अंत
- तेल, ढीली खाल, जंग और अजनबी पदार्थों से मुक्त
- अंतर्निहित कार्बन-इस्पात संदूषण से बचा जाना चाहिए
परीक्षण विकल्पः
- रासायनिक विश्लेषण सत्यापन
- तन्यता परीक्षण
- कठोरता परीक्षण
- समतल या फ्लेरिंग परीक्षण
- एड्डी-करंट परीक्षण
- अल्ट्रासोनिक परीक्षण
- हाइड्रोस्टैटिक परीक्षण
- वायवीय लीक परीक्षण
- दानेदार क्षरण परीक्षण
- सतह की कठोरता का माप
- सकारात्मक सामग्री पहचान
- आयामी निरीक्षण रिपोर्ट
ताप उपचार
TP304L ट्यूबिंग को आमतौर पर समाधान एनील किया जाता है। सटीक एनीलिंग तापमान और शीतलन विधि शासी सामग्री मानक, उत्पाद आयाम और विनिर्माण मार्ग पर निर्भर करती है।
उज्ज्वल-एनिल्ड ट्यूबिंग के लिए, ऑक्सीकरण को सीमित करने और एक साफ, उज्ज्वल सतह बनाने के लिए नियंत्रित वातावरण में गर्मी उपचार किया जाता है।गर्मी उपचार के दौरान बनने वाले ऑक्साइड स्केल को एक उपयुक्त डेस्कलिंग और निष्क्रियता प्रक्रिया द्वारा हटा दिया जाता है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप व्यापारिक कंपनी या निर्माता हैं?
उत्तर: निर्माता, व्यापार भी कर सकता है।
प्रश्न: आपका डिलीवरी का समय कितना है?
एकः आम तौर पर बोलते हुए, यह 10-15 दिन है यदि माल स्टॉक में है, या यह 30-40 दिन है यदि माल स्टॉक में नहीं है, मात्रा के अनुसार।
प्रश्नः क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
A: भुगतान ≤ 2000 USD, 100% अग्रिम। भुगतान ≥ 2000 USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि। यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
