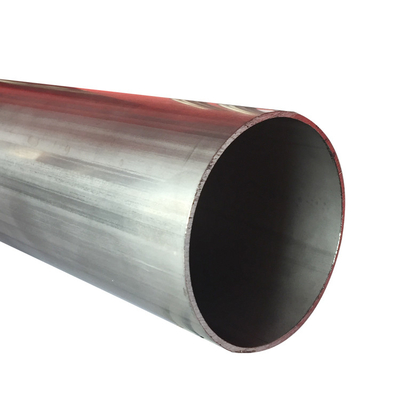

उच्च तापमान तरल पदार्थ परिवहन और संक्षारण प्रतिरोध के लिए AISI321 HFW टाइटेनियम-स्थिर स्टेनलेस स्टील वेल्डेड ट्यूब
उत्पाद का विवरण
aisi321 स्टेनलेस स्टील वेल्डेड ट्यूब
,hfw स्टेनलेस स्टील वेल्डेड ट्यूब
,टोरिच स्टेनलेस स्टील वेल्डेड ट्यूब;
एआईएसआई 321 एचएफडब्ल्यू स्टेनलेस स्टील वेल्डेड ट्यूब एक टाइटेनियम-स्थिर ऑस्टेनिटिक स्टेनलेस स्टील ट्यूब है जिसे उच्च तापमान गैसों, भाप, संघनक, थर्मल तरल पदार्थों,और संक्षारक प्रक्रिया मीडियाटाइटेनियम के अतिरिक्त कार्बन को स्थिर करता है और वेल्डिंग या लगभग 425-815°C तक लंबे समय तक जोखिम के बाद क्रोमियम कार्बाइड की वर्षा को कम करता है, जिससे इंटरग्रैन्युलर संक्षारण प्रतिरोध में सुधार होता है।
सामग्री आमतौर पर एएसटीएम टीपी 321, यूएनएस S32100, EN 1 के रूप में निर्दिष्ट है।4541, X6CrNiTi18-10, JIS SUS321, या संबंधित राष्ट्रीय ग्रेड के लिए दबाव सेवा के लिए अंतिम खरीद विनिर्देश स्पष्ट रूप से इंगित करना चाहिए कि क्या उत्पाद वेल्डेड पाइप के रूप में ऑर्डर किया जाता है,बॉयलर और हीट एक्सचेंजर ट्यूब, या सामान्य सेवा उपकरण ट्यूब.
| पद | विनिर्देश |
|---|---|
| उत्पाद | AISI 321 HFW स्टेनलेस स्टील वेल्डेड ट्यूब |
| सामग्री | टाइटेनियम स्थिर ऑस्टेनिटिक स्टेनलेस स्टील |
| प्राथमिक ग्रेड | AISI 321 / UNS S32100 / ASTM TP321 |
| समकक्ष ग्रेड | EN 1.4541 / X6CrNiTi18-10 / JIS SUS321 / 06Cr18Ni11Ti |
| विनिर्माण विधि | उच्च आवृत्ति वेल्डिंग या स्वचालित अनुदैर्ध्य वेल्डिंग, लागू उत्पाद मानक के अधीन |
| क्रॉस सेक्शन | राउंड |
| बाहरी व्यास | 6-508 मिमी; परियोजना समीक्षा के द्वारा उपलब्ध बड़े आयाम |
| दीवार की मोटाई | 0.5-20 मिमी |
| लम्बाई | 1-12 मीटर; निश्चित, यादृच्छिक और अनुकूलित लंबाई उपलब्ध है |
| विशिष्ट ओडी नियंत्रण | परिशुद्धता आकार के उत्पादन के लिए ±0.20 मिमी; मानक विशिष्ट सहिष्णुताएँ प्राथमिकता रखती हैं |
| सामान्य दीवार नियंत्रण | नाममात्र दीवार मोटाई का ± 10%; अधिक सख्त सहिष्णुताएं सहमति से उपलब्ध हैं |
| सीधापन | ≤1.0 मिमी प्रति मीटर जब तक कि अन्यथा निर्दिष्ट न हो |
| वेल्ड मोती | वेल्डेड, आंतरिक रूप से स्कार्फ, बाहरी रूप से ग्राउंड या पूरी तरह से चिकनी |
| सतह की स्थिति | अचार और निष्क्रिय, उज्ज्वल एनील्ड, 2B, यांत्रिक रूप से पॉलिश, या कस्टम खत्म |
| ताप उपचार | समाधान को कम से कम लगभग 1040°C पर एनील किया जाता है, जिसके बाद शासन मानक के अनुसार तेजी से ठंडा किया जाता है |
| समाप्त समाप्त | साधारण अंत, बिलेड अंत, लंबाई में कटौती या मशीनीकृत अंत |
| निरीक्षण | विजुअल, आयामी, हाइड्रोस्टैटिक या वायवीय, वर्डी-करंट, अल्ट्रासोनिक और डाई-पेनेट्रेंट परीक्षण जैसा कि निर्दिष्ट है |
| प्रलेखन | EN 10204 3.1 निरीक्षण प्रमाण पत्र, PMI रिपोर्ट, हीट-ट्रीटमेंट रिकॉर्ड और एनडीटी रिपोर्ट जब आदेश दिया जाता है |
एआईएसआई 321 में टाइटेनियम की मात्रा कार्बन की मात्रा से संबंधित है। टाइटेनियम कार्बन के साथ संयोजन करता है,वेल्डिंग के बाद और उच्च तापमान सेवा के दौरान अनाज सीमाओं पर क्रोमियम कार्बाइड के गठन को सीमित करना.
यह स्थिरता TP321 को असंतुलित 304 की तुलना में संवेदनशीलता तापमान सीमा के लिए बार-बार उजागर घटकों के लिए अधिक उपयुक्त बनाती है।
प्रकार 321 उच्च तापमान पर उपयोगी ऑक्सीकरण प्रतिरोध और यांत्रिक स्थिरता बनाए रखता है।लगभग 870°C आमतौर पर ऊपरी निरंतर स्केलिंग सेवा संदर्भ के रूप में माना जाता है, हालांकि अनुमेय दबाव और तनाव मानों को हमेशा लागू डिजाइन कोड से लिया जाना चाहिए।
इस तापमान पर ट्यूब स्वचालित रूप से हर सेवा के लिए उपयुक्त नहीं है। दबाव, थर्मल साइकिल, वायुमंडल, क्लोराइड सामग्री, क्रिल जीवन और वेल्ड स्थिति को अलग से समीक्षा की जानी चाहिए।
अनुदैर्ध्य वेल्ड को भरने वाली धातु के बिना निर्मित किया जा सकता है और बाद में ट्यूब बॉडी और वेल्ड जोन में एक समान संक्षारण प्रतिरोधी संरचना को बहाल करने के लिए समाधान एनील किया जा सकता है।
दबाव-महत्वपूर्ण सेवा के लिए, वेल्ड सीम को धुरी-प्रवाह या अल्ट्रासोनिक जांच द्वारा सत्यापित किया जा सकता है, जो हाइड्रोस्टैटिक या वायवीय परीक्षण द्वारा पूरक है।
एआईएसआई 321 कई हल्के ऑक्सीकरण और सामान्य औद्योगिक वातावरण में प्रकार 304 के साथ व्यापक रूप से तुलनीय संक्षारण प्रतिरोध प्रदान करता है।यह मुख्य रूप से बेहतर क्लोराइड प्रतिरोध के बजाय वेल्डिंग या उच्च तापमान के संपर्क में आने के बाद इंटरग्रैन्युलर हमले के लिए बेहतर प्रतिरोध के लिए चुना जाता है.
क्लोराइड युक्त तरल पदार्थों, समुद्री जल या आक्रामक घटाने वाले एसिड के लिए, 316L, डुप्लेक्स स्टेनलेस स्टील या निकेल मिश्र धातु अधिक उपयुक्त हो सकती है।
एक आम इंजीनियरिंग चिंता यह है कि वेल्डेड क्षेत्र निर्माण या उच्च तापमान संचालन के बाद संक्षारण प्रतिरोध खो देगा या नहीं।
हमारे उत्पादन मार्ग में पूर्ण-ट्यूब समाधान एनीलिंग, नियंत्रित तेजी से ठंडा, वेल्ड-क्षेत्र निरीक्षण, और वैकल्पिक अंतर-धातुगत संक्षारण परीक्षण शामिल हो सकते हैं।यह कार्बाइड वर्षा को नियंत्रित करता है और सत्यापित करता है कि गर्मी से प्रभावित क्षेत्र निर्दिष्ट सेवा स्थिति के लिए उपयुक्त है.
दबाव प्रणाली के खरीदारों को एक दृश्य रूप से स्वीकार्य वेल्ड से अधिक की आवश्यकता होती है।और स्थानीय दीवार में कमी रिसाव या थकान क्षति के लिए प्रारंभिक बिंदु बन सकता है.
उपलब्ध निरीक्षण मार्गों में शामिल हैंः
- निरंतर वेल्ड-सीम स्क्रीनिंग के लिए ऑनलाइन एड्डी-करंट परीक्षण
- अनुदैर्ध्य वेल्ड सत्यापन के लिए अल्ट्रासोनिक परीक्षण
- हाइड्रोस्टैटिक या वायवीय लीक परीक्षण
- तैयार या मशीनीकृत क्षेत्रों के रंग के माध्यम से परीक्षण
- उत्पादन योग्यता के दौरान वेल्ड-मैक्रो परीक्षा
निरीक्षण योजना को खरीद विनिर्देश, सेवा वर्ग और तीसरे पक्ष के निरीक्षण आवश्यकताओं के अनुरूप किया जा सकता है।
ट्यूब प्रतिस्थापन और क्षेत्र वेल्डिंग समस्याएं अक्सर असंगत बाहरी व्यास, दीवार मोटाई, अंडाकार, रसायन या गर्मी-उपचार की स्थिति के कारण होती हैं।
प्रत्येक उत्पादन बैच को हीट-नंबर ट्रैसेबिलिटी, सकारात्मक सामग्री पहचान, कैलिब्रेटेड आयामी निरीक्षण, हीट-ट्रीटमेंट रिकॉर्डिंग और EN 10204 3.1 प्रमाणन के माध्यम से नियंत्रित किया जा सकता है.उत्पादन से पहले अधिक तंग ओडी, दीवार, सीधापन या कट लंबाई की आवश्यकताओं को अनिर्दिष्ट वाणिज्यिक सहिष्णुता के रूप में व्यवहार करने के बजाय सहमत किया जा सकता है।
| मानक प्रणाली | लागू मानक | दायरा |
|---|---|---|
| एएसटीएम / एएसएमई | ASTM A249 / ASME SA-249 TP321 | वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील के बॉयलर, सुपरहीटर, हीट एक्सचेंजर और कंडेनसर ट्यूब |
| एएसटीएम / एएसएमई | ASTM A312 / ASME SA-312 TP321 | निर्बाध, वेल्डेड और भारी ठंड-काम ऑस्टेनिटिक स्टेनलेस स्टील पाइप |
| एएसटीएम | ASTM A269 TP321 | सामान्य सेवा के लिए सीमलेस और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील ट्यूब |
| एन | एन 10217-7, ग्रेड 14541 | दबाव के प्रयोजनों के लिए वेल्डेड स्टेनलेस स्टील के ट्यूब |
| जेआईएस | JIS G3463 SUS321TB | बॉयलर और हीट एक्सचेंजर के लिए स्टेनलेस स्टील के ट्यूब |
| GB | GB/T 12771, 06Cr18Ni11Ti ग्रेड के अनुरूप | तरल पदार्थ परिवहन के लिए वेल्डेड स्टेनलेस स्टील पाइप |
| जीओएसटी | GOST 9941 / परियोजना-विशिष्ट वेल्डेड-ट्यूब मानक | जंग प्रतिरोधी स्टेनलेस ट्यूब की आवश्यकताएं; आदेश में सटीक लागू होने की पुष्टि की जानी चाहिए |
एआईएसआई 321 वेल्डेड ट्यूब का उपयोग औद्योगिक भाप बॉयलर में सुपरहीटर आउटलेट ट्यूब के रूप में किया जा सकता है, जहां ट्यूब सुपरहीटर सेक्शन से आउटलेट हेडर की ओर उच्च तापमान वाले भाप को ले जाती है।
इस अनुप्रयोग में, सामग्री वेल्डेड निर्माण और उच्च तापमान के लिए बार-बार जोखिम से जुड़े ऑक्सीकरण, थर्मल साइक्लिंग और इंटरग्रैन्युलर संक्षारण का विरोध करने में मदद करती है।अंतिम दीवार मोटाई, अनुमेय दबाव, स्क्रैप मूल्यांकन, मोड़ त्रिज्या और निरीक्षण वर्ग को बॉयलर डिजाइन कोड के अनुसार गणना की जानी चाहिए।
निम्नलिखित मान अधिकतम प्रतिशत हैं, जब तक कि कोई सीमा या न्यूनतम निर्दिष्ट न हो। खरीद आदेश में सटीक उत्पाद मानक को इंगित किया जाना चाहिए क्योंकि सीमाएं एएसटीएम के बीच थोड़ा भिन्न हो सकती हैं,एन, JIS, और GB विनिर्देशों.
| ग्रेड | सी | हाँ | एमएन | पी | एस | सीआर | नि | मो | स्थिर करने वाला तत्व | एन |
|---|---|---|---|---|---|---|---|---|---|---|
| TP304L / S30403 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 18.00-20.00 | 8.00-12.00 | -- | -- | 0.10 |
| TP316L / S31603 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 16.00-18.00 | 10.00-14.00 | 2.00-3.00 | -- | 0.10 |
| TP321 / S32100 | 0.080 | 1.00 | 2.00 | 0.045 | 0.030 | 17.00-20.00 | 9.00-13.00 | -- | Ti: न्यूनतम 5 × C; अधिकतम 0.70 | 0.10 |
| TP347 / S34700 | 0.080 | 1.00 | 2.00 | 0.045 | 0.030 | 17.00-20.00 | 9.00-13.00 | -- | Nb + Ta: न्यूनतम 10 × C; अधिकतम 1.00 | 0.10 |
| TP310S / S31008 | 0.080 | 1.50 | 2.00 | 0.045 | 0.030 | 24.00-26.00 | 19.00-22.00 | -- | -- | 0.10 |
निम्नलिखित मान आमतौर पर एएसटीएम वेल्डेड ट्यूब या पाइप उत्पादों के लिए उपयोग किए जाने वाले विशिष्ट न्यूनतम कमरे के तापमान की आवश्यकताएं हैं। वास्तविक आवश्यकताएं दीवार की मोटाई, उत्पाद के रूप पर निर्भर करती हैं,मानक संस्करण, और गर्मी उपचार की स्थिति।
| ग्रेड | न्यूनतम तन्य शक्ति | न्यूनतम 0.2% उपज शक्ति | न्यूनतम लम्बाई | विशिष्ट अधिकतम कठोरता |
|---|---|---|---|---|
| TP304L | 485 एमपीए | 170 एमपीए | ३५% | 90 HRB |
| TP316L | 485 एमपीए | 170 एमपीए | ३५% | 90 HRB |
| TP321 | 515 एमपीए | 205 एमपीए | ३५% | 90 HRB |
| TP347 | 515 एमपीए | 205 एमपीए | ३५% | 90 HRB |
| TP310S | 515 एमपीए | 205 एमपीए | ३५% | 90 HRB |
-
