| ब्रांड नाम: | Torich |
| मॉडल संख्या: | GB / T8713-1988 |
| एमओक्यू: | 1000kg |
| कीमत: | 1000-1800 USD/TON |
| भुगतान की शर्तें: | डी/ए |
| आपूर्ति करने की क्षमता: | 10000 टन प्रति वर्ष |

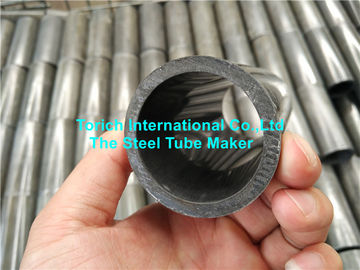

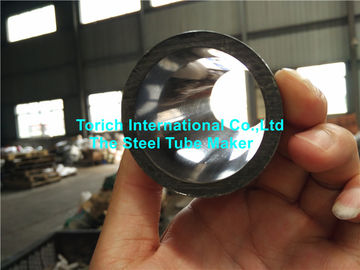

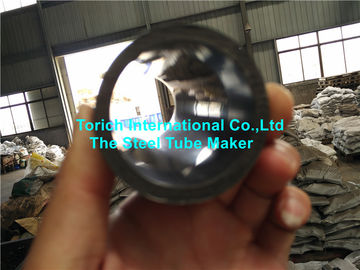

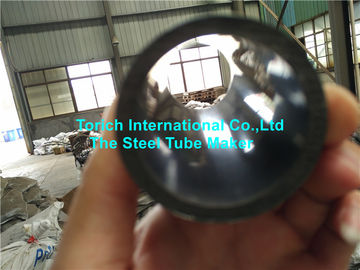

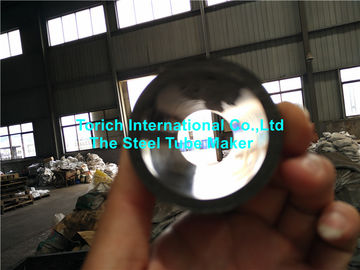

GB/T8713-1988 हाइड्रोलिक और पुमेटिक सिलेंडर प्रेसिजन आईडी सीमलेस स्टील ट्यूब
मानक GB T8713-88 के अनुसार द्रव शक्ति सिलेंडर के लिए व्यास में सटीकता समलेस स्टील पाइप
वितरण की शर्त:ठंडे काम/कठिन ठंडे काम/सॉफ्ट एनीलिंग या अन्य उपचार
सिलेंडर ट्यूब Matarial:10 20 35 4516Mn जो आप मानक का पालन कर सकते हैंGB699-88रासायनिक घटक और यांत्रिक गुणों की जांच करने के लिए।
| WT | ||||||||||||
| आईडी
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 5.0 | 6.0 | 7.5 | 10.0 | 12.5 | 15.0 | 20.0 |
| ओवरडोज | ||||||||||||
| 25 | 28 | 31 | 35 | 40 | ||||||||
| 32 | 35 | 36 | 38 | 42 | 47 | |||||||
| 40 | 45 | 46 | 50 | 55 | ||||||||
| 50 | 55 | 56 | 60 | 65 | 70 | 75 | ||||||
| 63 | 68 | 69 | 73 | 75 | 78 | 83 | 88 | |||||
| 80 | 85 | 86 | 90 | 92 | 95 | 100 | 105 | 110 | ||||
| 100 | 105 | 106 | 110 | 112 | 115 | 120 | 125 | 130 | ||||
| 125 | 132 | 135 | 137 | 140 | 145 | 150 | 155 | 165 | ||||
| 160 | 165 | 170 | 175 | 180 | 185 | 190 | 200 | |||||
| 200 | 210 | 215 | 220 | 225 | 230 | 240 | ||||||
| ओडी सहिष्णुता | ओडी/मिमी | सहिष्णुता/मिमी | ओडी/मिमी | सहिष्णुता/मिमी |
| >0 ₹30 | ±0.10 | >140 ₹150 | ±0.75 | |
| >30 ¢40 | ±0.15 | > 150 ¢ 160 | ±0.80 | |
| >40 ₹50 | ±0.20 | >160 ₹170 | ±0.85 | |
| > 50 ¢ 60 | ±0.25 | >170~180 | ±0.90 | |
| >60 ¢ 70 | ±0.30 | >180 ₹190 | ±0.95 | |
| > 70 ¢ 80 | ±0.35 | >190 ₹200 | ± 100 | |
| > 80 ¢ 90 | ±0.40 | >200 ¢2l0 | ± 105 | |
| > 90 ¢ 100 | ±0.45 | > 210 ₹ 220 | ± 110 | |
| >100 ₹120 | ±0.50 | > 220 ₹ 230 | ± 115 | |
| >120 ₹140 | ±0.65 | > 230 ₹ 240 | ± 120 |
| आईडी सहिष्णुता | आईडी/मिमी | सहिष्णुता/μm | ||
| H8 | H9 | H10 | ||
| >3 ¢ 6 | +18 0 | +30 0 | +48 0 | |
| >6 ¥10 | +22 0 | +36 0 | +56 0 | |
| >10 ₹18 | +27 0 | +43 0 | +70 0 | |
| >18 ¢ 30 | +33 0 | +52 0 | +84 0 | |
| >30 ₹50 | +39 0 | +62 0 | +100 0 | |
| > 50 ¢ 80 | +46 0 | +74 0 | +120 0 | |
| > 80 ¢ 120 | +54 0 | +87 0 | +140 0 | |
| >120 ₹180 | +63 0 | +100 0 | +160 0 | |
| > 180 ¢ 250 | +72 0 | +115 0 | +185 0 | |
झुकना:
एक वर्ग:0.3:1000
वर्ग बी:1.0:1000
वर्ग C:1.5:1000
आवेदनःहाइड्रोलिक और वायवीय सिलेंडर
