| ब्रांड नाम: | Torich |
| मॉडल संख्या: | जीबी / टी 3091 |
| एमओक्यू: | 1 टन टन |
| कीमत: | US $500 - 900 / Ton |
| भुगतान की शर्तें: | डी / ए, डी / पी, एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति वर्ष 25000 टन टन |
उत्पाद का नाम:

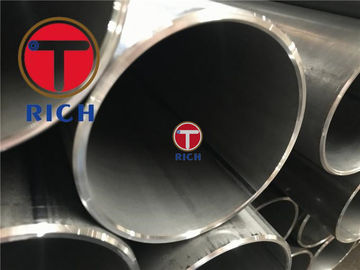

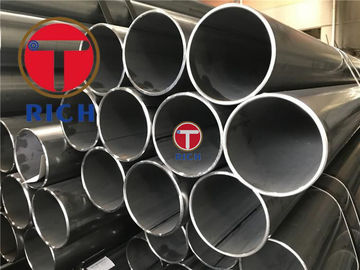

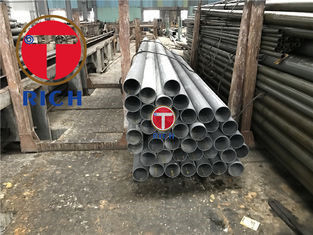

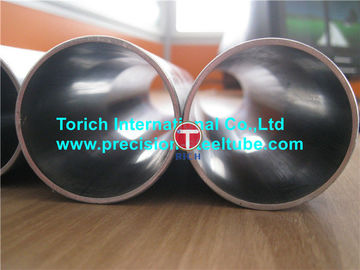

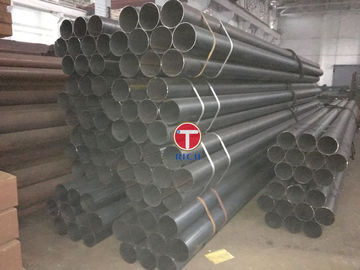

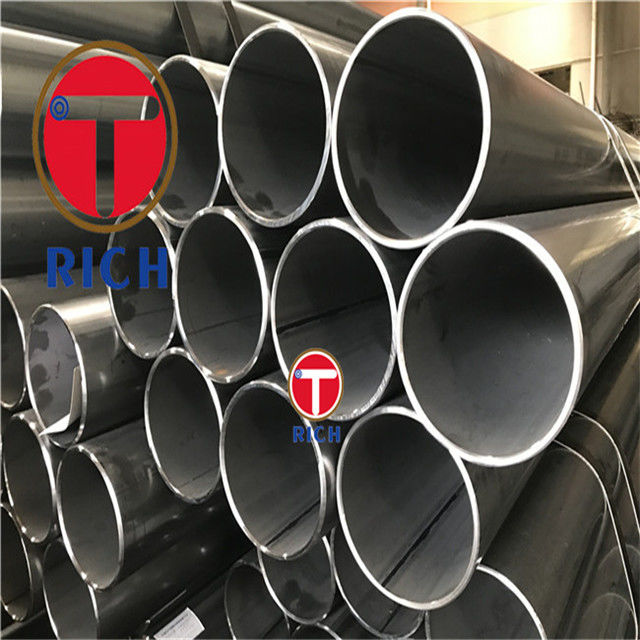

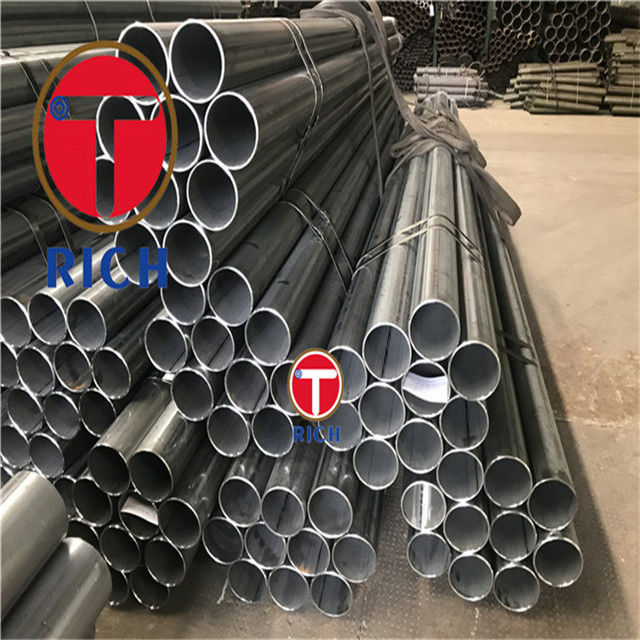

GB/T 3091 कम दबाव तरल पदार्थ वितरण वेल्डेड ERW SAWL SAWH स्टील ट्यूब
आकारः
ओ.डी.: 5 मिमी-420 मिमी W.T.: 0.5 मिमी-50 मिमी लंबाई:3000 मिमी-12000 मिमी
स्टील सामग्रीः
Q195,Q215,Q215B,Q235A,Q235B,Q235,Q345,Q345B
जस्ता कोटिंगः
100-500 ग्राम यदि जस्ती हो
आवेदनः
कार्बन स्टील पाइप का उपयोग निर्माण के लिए, भवन के लिए, कम दबाव वाले तरल, पानी, गैस, तेल, लाइन पाइप
सतह उपचार:
गैल्वेनाइज्ड,ओइल,ब्लैक पेंट (लैश कोटिंग),जंग प्रतिरोधी कोटिंग, एंटी-जंग कोटिंग
तकनीकः
इलेक्ट्रॉनिक प्रतिरोध वेल्डेड (ईआरडब्ल्यू)एसएवीडुबकी-आर्क वेल्डेड हेलिकल(SAWH) डुबकी-आर्क वेल्डेड अनुदैर्ध्य ((SAWL)
सामग्रीः पूरी तरह से मार दिया स्टील, एक ferritic अनाज आकार के साथ ठीक अनाज स्टील.
उपस्थिति और सामान्यः
वेल्ड क्षेत्रों में दरारें, संलयन की कमी और प्रवेश की कमी से मुक्त हैं
ट्यूबों में बाहरी सतह के दोष नहीं होते हैं जो दृश्य परीक्षा से पता लगाया जा सकता है।
सीधापन:
किसी भी ट्यूब की लंबाई L में सीधापन से विचलन 0.0015L से अधिक नहीं होना चाहिए।
किसी एक मीटर की लंबाई पर सीधापन से विचलन 3 मिमी से अधिक नहीं होना चाहिए।
ट्यूब विनिर्माण प्रक्रिया, मार्ग और वितरण की स्थिति:
| राउंड नं. | निर्माण प्रक्रिया | विनिर्माण मार्ग | वितरण की शर्त | गुणवत्ता के लिए लागू | |||
| प्रक्रिया | प्रतीक | प्रारंभिक सामग्री | गठन कार्य | TR1 | TR1 | ||
| 1a | विद्युत वेल्डेड | ईवी | गर्म रूप में लुढ़का हुआ पट्टी | शीत रूप में निर्मित ((+वेल्डिंग) | वेल्डेड | एक्स | - |
| 1b | NW | एक्स | - | ||||
| 1c | एनपी | एक्स | एक्स | ||||
| 2a | सामान्य रोल्ड स्ट्रिप | वेल्डेड | एक्स | - | |||
| 2b | NW | एक्स | एक्स | ||||
| 2c | एनपी | एक्स | एक्स | ||||
| 3 | गर्म (गर्म) या सामान्य बनाने वाली पट्टियाँ | ठंड के रूप में बनाया ((+वेल्डेड) + गर्म खिंचाव एक नियंत्रित तापमान पर एक सामान्य स्थिति देने के लिए कम कर दिया | एनआर | एक्स | एक्स | ||
| 4 | ठंडा लुढ़का हुआ + स्ट्रेस रिलीव | शीत रूप से निर्मित ((+वेल्डेड) | एनपी | एक्स | एक्स | ||
| 11अ | जलमग्न आर्क वेल्डेड -अनुदैर्ध्य सिलाई या - हेलिकल सीम | SAW: -साउल -SAWH | गर्म रूप में लुढ़का हुआ प्लेट या स्ट्रिप | शीत रूप से निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | - |
| 11b | NW | एक्स | - | ||||
| 11c | एनपी | एक्स | एक्स | ||||
| 12अ | रोल्ड प्लेट या स्ट्रिप का सामान्यीकरण | शीत रूप से निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | एक्स | ||
| 12b | NW | एक्स | एक्स | ||||
| 12c | एनपी | एक्स | एक्स | ||||
| 13a | जैसे पंक्तियों 11 या 12 में | सामान्यीकरण के रूप में बनाया गया ((+वेल्डेड) | वेल्डेड | एक्स | एक्स | ||
| 13b | NW | एक्स | एक्स | ||||
| 13c | एनपी | एक्स | एक्स | ||||
| 21 | निरंतर वेल्डेड, केवल P195 और P235 स्टील ग्रेड के लिए D ≤ 114.3mm के साथ | बीडब्ल्यू | गर्म रूप में लुढ़का हुआ पट्टी | गर्म रूप में निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | - |
| a As wekded = कोई गर्मी उपचार नहीं। NP=पूरी पाइप सामान्यीकृत। NW= सामान्यीकृत वेल्ड ज़ोन। NR=मानकीकृत लुढ़का हुआ b क्वालिटी TR2 के ट्यूबों के लिए केवल उच्च आवृत्ति वेल्डिंग, न्यूनतम आवृत्ति 100kHz, ((प्रतीक=HFW) की अनुमति है। | |||||||
1~ आने वाले कच्चे माल का निरीक्षण
2~ स्टील ग्रेड मिश्रण से बचने के लिए कच्चे माल का पृथक्करण
3~ शीत रेखांकन के लिए हीटिंग और हैमरिंग अंत
4~ कोल्ड ड्रॉइंग और कोल्ड रोलिंग, ऑन लाइन निरीक्षण
5~ ताप उपचार, +A, +SRA, +LC, +N, Q+T
6~ निर्दिष्ट लंबाई तक सीधा करना-काटना-समाप्त माप निरीक्षण
7~ तन्य शक्ति, उपज शक्ति, लम्बाई, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ अपनी प्रयोगशालाओं में मैकेनिकल परीक्षण
8~ पैकिंग और स्टॉकिंग।
हमारे स्टील के ट्यूबों का 100% आयामी जाँच कर रहे हैं
हमारे स्टील के 100% ट्यूबों की दृष्टि से जाँच की जाती है ताकि यह सुनिश्चित किया जा सके कि उनकी सतह की स्थिति सही है और कोई सतह दोष नहीं है।
अनुदैर्ध्य और अनुदैर्ध्य दोषों को समाप्त करने के लिए 100% एडीडी करंट परीक्षण और अल्ट्रासोनिक परीक्षण।
