GOST 30245 इस्पात निर्माण संरचनाओं के लिए आयताकार खोखले अनुभाग संरचनात्मक स्टील पाइप

आयताकार खोखले अनुभाग GOST 30245इमारत के लिए स्टील घुमावदार बंद वेल्डेड वर्ग और आयताकार अनुभाग

आवेदनःइस्पात भवन संरचनाओं के लिए।

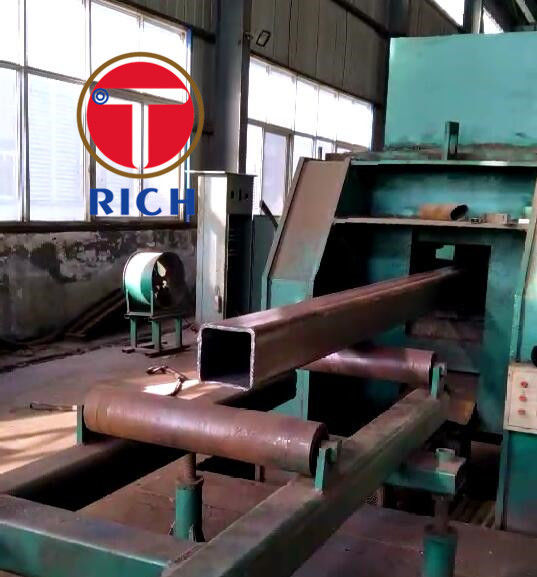

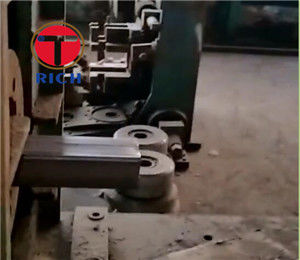

विनिर्माण विधि:गोल ट्यूबलर अनुभाग को अनुदैर्ध्य वेल्ड ((स्वचालित उच्च आवृत्ति वेल्डिंग) के साथ आकार देना और इसके परिणामस्वरूप वर्ग या आयताकार अनुभाग में spellerizing करना।

आइटम के खंडों को अंक 1 और 2 में निर्दिष्ट के अनुरूप होना चाहिए

टिप्पणी:ऊंचाई (चौड़ाई); चौड़ाई (चौड़ाई); दीवार की मोटाई; किनारे की त्रिज्या; गतिहीनता क्षण; प्रतिरोध क्षण; गतिहीनता त्रिज्या

h:50-400mm t:4-14mm

सहिष्णुताः

1. दीवार की मोटाई का अधिकतम विचलन GOST 19903 के अनुसार सामान्य रोलिंग सटीकता E की 1250 मिमी की चौड़ाई के साथ खाली धातु की मोटाई के अधिकतम विचलन के अनुरूप होना चाहिए।मोटाई के अधिकतम विचलन को झुकने के स्थानों पर लागू नहीं किया जाना चाहिए.
2. अनुभाग की ऊंचाई और चौड़ाई का अधिकतम विचलन निम्न से अधिक नहीं होना चाहिए:

--+/-1.5 मिमी एक अनुभाग ऊंचाई (चौड़ाई) के लिए 100 मिमी तक

--+/-2.0 मिमी 100 मिमी से अधिक के अनुभाग की ऊँचाई के लिए।

100 मिमी की ऊँचाई (चौड़ाई) और 7 मिमी की दीवार मोटाई के साथ एक अनुभाग के मामले में, अनुभाग की ऊँचाई (चौड़ाई) का अधिकतम विचलन +/-2.0 मिमी से अधिक नहीं होना चाहिए

3एक अनुप्रस्थ में 90° से कोण का विचलन +/-1°30° से अधिक नहीं होना चाहिए, 7 से 14 मिमी की दीवार मोटाई वाले अनुप्रस्थों के मामले में, 90° से अधिकतम विचलन +/-2° से अधिक नहीं होना चाहिए
