| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | GB / T12770 |
| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50000 टन प्रति वर्ष |

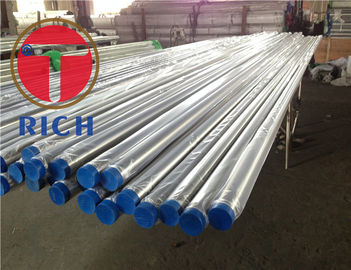

उत्पाद का नामः GB/T12770 सामग्री 12Cr18Ni9 019Cr19Mo2NbTi यांत्रिक संरचनाओं के लिए वेल्डेड स्टेनलेस स्टील ट्यूब
एसआइज़ रेंजः ओवरडोजः 3-500 मिमी W.T.:0.5-50 मिमी L:2000-12000 मिमीग्राहकों के वास्तविक आवेदन और उत्पादन के अनुसार।
आवेदनःयांत्रिक संरचनाओं के प्रयोजनों के लिए
स्टील ग्रेडः 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N,019Cr19Mo2NbTi,06Cr13Al
विशेषताएंः
अच्छी समकक्षता
अच्छी सतह की गुणवत्ता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
तालिका1ओडी की सहिष्णुता
| वर्गीकरण | नाममात्र ओडी | अनुमेय सहिष्णुता | ||
| पीसी | पीबी | पीए | ||
| H टी | <25 | ±0.20 | ±0.15 | ±0.10 |
| ≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
| ≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
| ≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
| ≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
| ≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
| ≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
| ≥10 | प्रोटोकॉल | प्रोटोकॉल | प्रोटोकॉल | |
| शौचालय एसपी | <25 | ±0.15 | ±0.12 | ±0.10 |
| ≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
| ≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
| ≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
| ≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
| ≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
| ≥100~<200 | ±0.5%D | ±0.4%D | प्रोटोकॉल | |
| ≥200 | प्रोटोकॉल | प्रोटोकॉल | प्रोटोकॉल | |
तालिका 2WT की सहिष्णुता
| नाममात्र WT | अनुमेय सहिष्णुता |
| <0.5 | ±0..10 |
| ≥0.5~10 | ±0.15 |
| >1.0~20 | ±0.20 |
| >2.0~<40 | ±0.30 |
| ≥40 | ±10%S |
तालिका 3 झुकने की डिग्री
| नाममात्र दीवार मोटाई/मिमी | झुकने की डिग्री/(mm/m) |
| ≤108 | ≤1.0 |
| > 108 से 325 | ≤1.5 |
| >325 | ≤2.5 |
तालिका 4 स्टील का घनत्व और सैद्धांतिक भार की गणना
| नहीं. | स्टील ग्रेड | घनत्व/ ((kg/dm3) | रूपांतरण के बाद सूत्र |
| 1 | 12Cr18Ni9 | 7.93 | W=0.02491S(D-S) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W=0.02482S(D-S) |
| 4 | 06Cr25Ni20 | 7.98 | W=0.02507S(D-S) |
| 5 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S(D-S) |
| 6 | 022Cr17Ni12Mo2 | ||
| 7 | 06Cr18Ni11Ti | 8.03 | W=0.02523S(D-S) |
| 8 | 06Cr18Ni11Nb | ||
| 9 | 022Cr22Ni5Mo3N | 7.80 | W=0.02450S(D-S) |
| 10 | 022Cr23Ni5Mo3N | ||
| 11 | 022Cr25Ni7Mo4N | ||
| 12 | 022Cr18Ti | 7.70 | W=0.02491S(D-S) |
| 13 | 019Cr19Mo2NbTi | 7.75 | W=0.02435S(D-S) |
| 14 | 06Cr13Al | ||
| 15 | 022Cr11Ti | ||
| 16 | 022Cr12Ni | ||
| 17 | 06Cr13 |
तालिका 5 स्टील ग्रेड और रासायनिक घटक
| नहीं. | प्रकार | एकीकृत डिजिटल कोड | ग्रेड | रासायनिक घटक (गुणवत्ता अंश) /% | |||||||||
| सी | हाँ | एमएन | पी | एस | नि | सीआर | मो | एन | अन्य | ||||
| 1 | ऑस्टेनिट | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 से 10 | 17~19 | - | ≤0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~11 | 18 से 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~12 | 18 से 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤1.50 | ≤2.00 | ≤0.040 | ≤0.030 | 19~22 | 24 से 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 से 14 | 16 से 18 | 2~3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 से 14 | 16 से 18 | 2~3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | टि15C ~ 0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | एनबी110C~1010 | |
| 9 | द्विध्रुवीय | S22253 | 022Cr22Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5~6.5 | 21~23 | 2.5~3.5 | 0.08 ~ 0.20 | |
| 10 | S22053 | 022Cr23Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5~6.5 | 22~23 | तीन से तीन।5 | 0.14 ~ 0.20 | ||
| 11 | S25073 | 022Cr25Ni7Mo4N | ≤0.030 | ≤0.80 | ≤1.20 | ≤0.035 | ≤0.020 | 6 से 8 | 24 से 26 | 3 ~ 5 | 0.24 ~ 0.32 | Cu≤0.50 | |
| 12 | फेराइट | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 16~19 | - | - | Ti या Nb:0.1~1 |
| 13 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | 1.00 | 17.5~19.50 | 1.75 ~ 250 | ≤0.035 | (Ti+Nb):[0.2+4(C+N) ]~0.8 | |
| 14 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 11.50 ~ 14.50 | - | - | अल:0.1~0.3 | |
| 15 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.02 | (0.60) | 10.50 ~ 11.70 | - | ≤0.030 | Ti≥8 ((C+N),Ti:0.15 ~ 0.50, एनबी ≤ 0.10 | |
| 16 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤1.5 | ≤0.04 | ≤0.015 | 0.3~1.00 | 10.50 ~ 12.50 | - | ≤0.030 | ||
| 17 | मार्टेंसिटिक | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 11.50 ~ 13.50 | - | - | - |
| नोटःअंगूठे में दी गई संख्या अधिकतम मात्रा है जिसे जोड़ने की अनुमति है। कुछ ग्रेड के रासायनिक घटक GB/T20878 से भिन्न हैं। | |||||||||||||
तालिका 6 इस्पात ट्यूबों की अनुशंसित ताप उपचार व्यवस्था
| नहीं. | प्रकार | स्टील ग्रेड | अनुशंसित ताप उपचार व्यवस्था |
| 1 | ऑस्टेनिट | 12Cr18Ni9 | 1010°C से 1150°C,पानी से ठंडा या अन्य त्वरित ठंडा करने की विधियां |
| 2 | 06Cr19Ni10 | 1010°C से 1150°C,पानी से ठंडा या अन्य त्वरित ठंडा करने की विधियां | |
| 3 | 022Cr19Ni10 | 1010°C से 1150°C,पानी से ठंडा या अन्य त्वरित ठंडा करने की विधियां | |
| 4 | 06Cr25Ni20 | 1030°C से 1180°C,पानी से ठंडा या अन्य त्वरित ठंडा करने के तरीके | |
| 5 | 06Cr17Ni12Mo2 | 1010°C से 1150°C,पानी से ठंडा या अन्य त्वरित ठंडा करने की विधियां | |
| 6 | 022Cr17Ni12Mo2 | 1010°C से 1150°C,पानी से ठंडा या अन्य त्वरित ठंडा करने की विधियां | |
| 7 | 06Cr18Ni11Ti | 920°C से 1150°C,पानी से ठंडा या अन्य त्वरित ठंडा करने के तरीके | |
| 8 | 06Cr18Ni11Nb | 980°C से 1150°C,पानी से ठंडा या अन्य त्वरित ठंडा करने के तरीके | |
| 9 | दोहरी चरण वाला स्टील | 022Cr22Ni5Mo3N | 1020°C~1100°C,पानी से ठंडा |
| 10 | 022Cr23Ni5Mo3N | 1020°C~1100°C,पानी से ठंडा | |
| 11 | 022Cr25Ni7Mo4N | 1025°C~1125°C,पानी से ठंडा | |
| 12 | फेरीटिक | 022Cr18Ti | 780°C से 950°C,तेजी से ठंडा या धीमी गति से ठंडा |
| 13 | 019Cr19Mo2NbTi | 800°C~1050°C,तेजी से ठंडा | |
| 14 | 06Cr13Al | 780°C से 830°C,जल्दी ठंडा या धीमी ठंडा | |
| 15 | 022Cr11Ti | 800°C~900°C,तेजी से ठंडा या धीमी गति से ठंडा | |
| 16 | 022Cr12Ni | 700°C से 820°C,तेजी से ठंडा या धीमी गति से ठंडा | |
| 17 | मार्टेनसाइट | 06Cr13 | 750°C,तेजी से ठंडा;800°C~900°C,धीमी शीतलन |
