| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | जीबी 12770 |
| एमओक्यू: | 5 टन |
| कीमत: | USD 2000-3000/Ton |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 40000 टन / वर्ष |
यांत्रिक संरचना के लिए वेल्डेड स्टेनलेस स्टील ट्यूब GB/T 12770
एसपीईसी:
सामग्रीः304/304L 316/316L 321 302 310S
आकार सीमा:ओवरडोजः4-1200 मिमी
डब्ल्यू टी:0.3-200 मिमी
सामान्यलंबाईः 2-12 मीटर
सहिष्णुताः
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।
तालिका1ओडी की सहिष्णुता
| वर्गीकरण | नाममात्र ओडी | अनुमेय सहिष्णुता | ||
| पीसी | पीबी | पीए | ||
| H टी | <25 | ±0.20 | ±0.15 | ±0.10 |
| ≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
| ≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
| ≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
| ≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
| ≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
| ≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
| ≥10 | प्रोटोकॉल | प्रोटोकॉल | प्रोटोकॉल | |
| शौचालय एसपी | <25 | ±0.15 | ±0.12 | ±0.10 |
| ≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
| ≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
| ≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
| ≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
| ≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
| ≥100~<200 | ±0.5%D | ±0.4%D | प्रोटोकॉल | |
| ≥200 | प्रोटोकॉल | प्रोटोकॉल | प्रोटोकॉल | |
तालिका 2WT की सहिष्णुता
| नाममात्र WT | अनुमेय सहिष्णुता |
| <0.5 | ±0..10 |
| ≥0.5~10 | ±0.15 |
| >1.0~20 | ±0.20 |
| >2.0~<40 | ±0.30 |
| ≥40 | ±10%S |
तालिका 3 झुकने की डिग्री
| नाममात्र दीवार मोटाई/मिमी | झुकने की डिग्री/(mm/m) |
| ≤108 | ≤1.0 |
| > 108 से 325 | ≤1.5 |
| >325 | ≤2.5 |
तालिका 4 स्टील का घनत्व और सैद्धांतिक भार की गणना
| नहीं. | स्टील ग्रेड | घनत्व/ ((kg/dm3) | रूपांतरण के बाद सूत्र |
| 1 | 12Cr18Ni9 | 7.93 | W=0.02491S(D-S) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W=0.02482S(D-S) |
| 4 | 06Cr25Ni20 | 7.98 | W=0.02507S(D-S) |
| 5 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S(D-S) |
| 6 | 022Cr17Ni12Mo2 | ||
| 7 | 06Cr18Ni11Ti | 8.03 | W=0.02523S(D-S) |
| 8 | 06Cr18Ni11Nb | ||
| 9 | 022Cr22Ni5Mo3N | 7.80 | W=0.02450S(D-S) |
| 10 | 022Cr23Ni5Mo3N | ||
| 11 | 022Cr25Ni7Mo4N | ||
| 12 | 022Cr18Ti | 7.70 | W=0.02491S(D-S) |
| 13 | 019Cr19Mo2NbTi | 7.75 | W=0.02435S(D-S) |
| 14 | 06Cr13Al | ||
| 15 | 022Cr11Ti | ||
| 16 | 022Cr12Ni | ||
| 17 | 06Cr13 |
तालिका A.1 प्रत्येक मानक में स्टेनलेस स्टील के ब्रांडों की तुलना तालिका
| संख्या | जीबी/टी 20878-2007 | एएसटीएम ए 959-09 | JIS G 4303-2005 JIS G 4311-1991 | आईएसओ/टीएस 15510: 2003 आईएसओ 4955: 2005 | EN10088: 1-2005 | आरओसीटी 5632-1972 | |||
| संख्या | एकीकृत डिजिटल कोड | नया ब्रांड | पुराना ब्रांड | ||||||
| 1 | 13 | S30210 | 12Cr18Ni9 | 1Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0Cr18Ni9 | S30400,304 | SUS304 | X5CrNi18-10 | X5CrNi18-10,1.4301 | -- |
| 3 | 18 | S30403 | 022Cr19Ni10 | 00Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
| 4 | 35 | S31008 | 06Cr25Ni20 | 0Cr25Ni20 | S31008,310S | SUS310S | X12CrNi23-12 | X12CrNi23-12,1.4845 | 10X23H18 |
| 5 | 38 | S31608 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | -- |
| 6 | 39 | S31603 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M2 |
| 7 | 55 | S32168 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | S32100,321 | SUS321 | X6CrNiTi18-10 | X6CrNiTi18-10,1.4541 | 08X18H10T |
| 8 | 62 | S34778 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | S34700,347 | SUS347 | X6CrNiNb18-10 | X6CrNiNb18-10,1.4550 | 08X18H12B |
| 9 | 70 | S22253 | 022Cr22Ni5Mo3N | 00Cr22Ni5Mo3N | S31803 | SUS329J3L | X2CrNiMoN22-5-3 | X2CrNiMoN22-5-3,1.4462 | -- |
| 10 | 71 | S22053 | 022Cr23Ni5Mo3N | 00Cr22Ni5Mo3N | S32205,2205 | -- | -- | -- | -- |
| 11 | 76 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N | S32750,2507 | -- | X2CrNiMoN25-7-4 | X2CrNiMoN25-7-4,1.4410 | -- |
| 12 | 87 | S11863 | 022Cr18Ti | 00Cr17 | S43035,439 | X3CrTi17 | X3CrTi17,1.4510 | 08X17T | |
| 13 | 92 | S11972 | 019Cr19Mo2NbTi | 00Cr18Mo2 | S44400,444 | X2CrMoTi18-2 | X2CrMoTi18-2,1.4521 | -- | |
| 14 | 78 | S11348 | 06Cr13Al | 00Cr13Al | S40500,405 | SUS405 | X6CrAl13 | X6CrAl13,1.4002 | -- |
| 15 | 80 | S11163 | 022Cr11Ti | 00Cr12Ti | S40900 | X2CrTi12 | X2CrTi12,1.4512 | -- | |
| 16 | 82 | S11213 | 022Cr12Ni | 00Cr12Ni | S40977 | -- | X2CrNi12 | X2CrNi12,1.4003 | -- |
| 17 | 97 | S41008 | 06Cr13 | 0Cr13 | S41008,410S | X6Cr13 | X6Cr13,1.4000 | 08X13 | |
विशेषताएंः
अच्छी समकक्षता
अच्छी सतह की गुणवत्ता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
प्रसंस्करण:एकतरफा स्वचालित आर्क वेल्डिंग यादोतरफा स्वचालित आर्क वेल्डिंग
तकनीकी वितरण शर्तेंःगर्मी उपचार+अचार या एनबीके
व्यापक रूप से के क्षेत्र में इस्तेमाल किया:निर्माण और सजावट

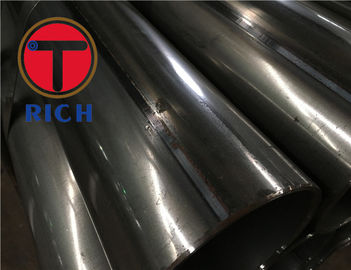

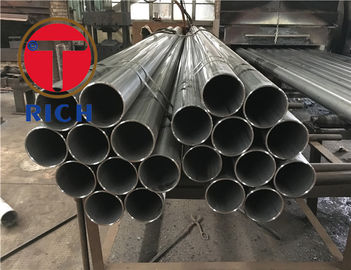

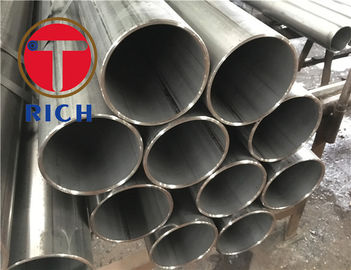

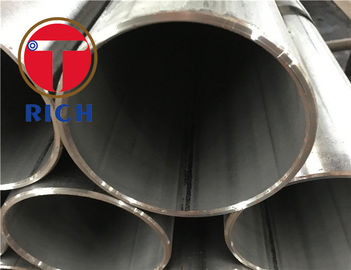

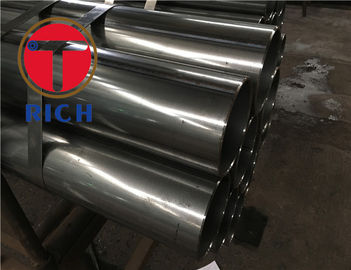

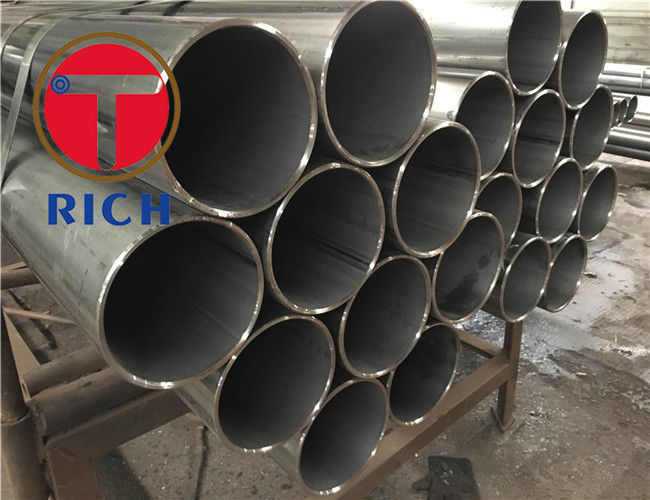

उत्पाद चित्र:
