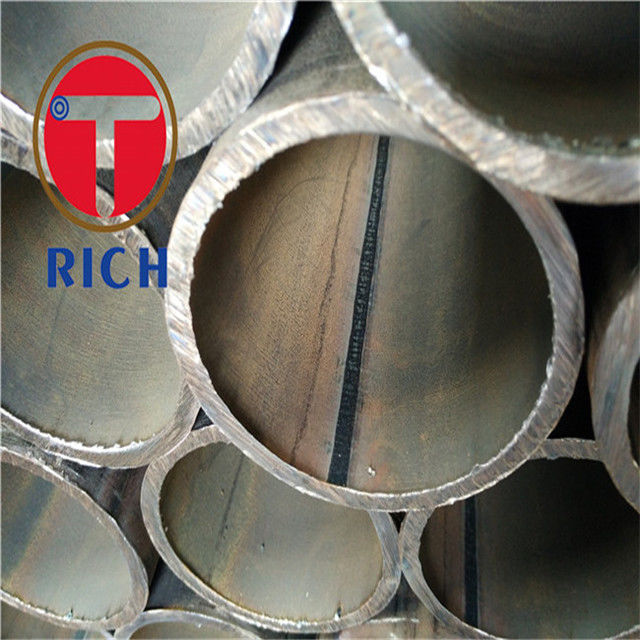

TORICH GB / T13793 10 # 15 # 20 # Q195 215A 235A वेल्डेड स्टील ट्यूब चिकना खुरदरापन
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
torich
प्रमाणन:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
मॉडल संख्या:
GB / T13793
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
5 टन
कीमत:
500-1200 USD/ton
भुगतान की शर्तें:
एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:
20000 टी / वर्ष
उत्पाद सारांश
उत्पाद का नाम:TORICH GB/T13793 सामग्री 10#15#20# Q195 215A 235A एक अनुदैर्ध्य विद्युत प्रतिरोध वेल्ड के साथ स्टील पाइप मानक:GB/T13793 आकार सीमा:ओवरडोजः5-711 मिमीडब्ल्यू टी:0.5-50 मिमीलम्बाई: 4-12 मिमी या ग्राहकों के वास्तविक आवेदन और उत्पादन के अनुसार। आवेदन:निर्माण संरचना,तरल पदार्थ परिवहन स्टील ग्...
उत्पाद का विवरण
प्रमुखता देना:
वेल्डेड स्टील पाइप
,वेल्डिंग इस्पात टयूबिंग
Name:
GB / T13793 10 # 15 # एक अनुदैर्ध्य इलेक्ट्रिक प्रतिरोध वेल्ड के साथ स्टील पाइप
Technique:
HFRW
Surface:
तेल से सना हुआ
Delivery Condition:
हीट उपचार
Usage:
निर्माण संरचना, तरल परिवहन
Length:
4-12m
OD:
5-711mm
WT:
0.5-50mm
उत्पाद का वर्णन
उत्पाद का नाम:TORICH GB/T13793 सामग्री 10#15#20# Q195 215A 235A एक अनुदैर्ध्य विद्युत प्रतिरोध वेल्ड के साथ स्टील पाइप
मानक:GB/T13793
आकार सीमा:ओवरडोजः5-711 मिमीडब्ल्यू टी:0.5-50 मिमीलम्बाई: 4-12 मिमी या ग्राहकों के वास्तविक आवेदन और उत्पादन के अनुसार।
आवेदन:निर्माण संरचना,तरल पदार्थ परिवहन
स्टील ग्रेड:10# 15# 20# Q195/Q235/Q345/Q390/Q420
प्रौद्योगिकी:एचएफआरडब्ल्यू
विशेषताएंः
अच्छी समकक्षता
अच्छी सतह की गुणवत्ता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
तालिका 1 बाहरी व्यास की सहिष्णुताइकाई: मिमी
| बाहरी व्यास ((D) | सामान्य प्रक्षेपण (PD.A)अ | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| >20-35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ± 1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| > 114.3-1683 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| अबेल्ट कन्वेयर के रोल के लिए स्टील पाइप के लिए लागू नहीं | |||
तालिका 2 दीवार मोटाई की सहिष्णुताइकाई: मिमी
| दीवार मोटाई (t) | सामान्य प्रक्षेपण (PD.A)अ | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) | असमान दीवार मोटाईb |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5% टन |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-1।5 | ±0.06 | ±0.05 | ||
| >1.5-2।5 | ±10%t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
| अबेल्ट कन्वेयर के रोल के लिए स्टील पाइप के लिए लागू नहीं bजनरल प्रेसेशन स्टील ट्यूब के लिए लागू नहीं होता है। असमान दीवार मोटाई का अर्थ है एक ही क्रॉस सेक्शन पर मापी गई दीवार मोटाई के अधिकतम और न्यूनतम मानों के बीच का अंतर। | ||||
तालिका 3 स्टील ट्यूब की झुकना
| बाहरी व्यास ((D) / मिमी | झुकना/ ((मिमी/मी),अधिक से अधिक नहीं | ||
| सामान्य प्रक्षेपण (PD.A) | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) | |
| >16 | 1.5 | 1.0 | 0.5 |
तालिका 4 अंदरूनी बोर की ऊँचाईइकाई: मिमी
| सामान्य प्रक्षेपण | उच्च सटीकता | उच्च परिशुद्धता |
| +0.50 -0.20 | +0.50 -0.05 | +0.20 -0.05 |
तालिका 5 जस्ती स्टील पाइप का भार गुणांक
| दीवार की मोटाई t/मिमी | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| गुणांक c | ए | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| गुणांक c | बी | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| गुणांक c | सी | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| दीवार की मोटाई t/मिमी | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| गुणांक c | ए | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| गुणांक c | बी | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| गुणांक c | सी | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| दीवार की मोटाई t/मिमी | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| गुणांक c | ए | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| गुणांक c | बी | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| गुणांक c | सी | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
तालिका 6 यांत्रिक गुण
| स्टील ग्रेड | कम उपज शक्ति Re1./एमपीए | तन्य शक्ति आरm/एमपीए | लम्बाई ए/% | |
| D≤168.3 मिमी
| D>168.3 मिमी | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Q345A,Q345B,Q345C | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
तालिका 7 गर्म डुबकी जस्ती परत का वजन
| जस्ती परत का वजन | आवश्यकता | अंदर और बाहर की सतहों के प्रति इकाई क्षेत्रफल जस्ता कोटिंग का कुल भार /(g/m2) कम से कम |
| ए | आंतरिक और बाहरी सतह | 500 |
| बी | आंतरिक और बाहरी सतह | 400 |
| सी | आंतरिक और बाहरी सतह | 300 |
तालिका 8 स्टील ट्यूबों के लिए परीक्षण आइटम और नमूनाकरण
| संख्या | परीक्षण आइटम | परीक्षण की आवृत्ति | नमूनाकरण मात्रा |
| 1 | पिघलने का विश्लेषण | 1/भट्टी | 1 |
| 2 | समाप्त उत्पाद विश्लेषण | 1/भट्टी | 1 |
| 3 | तन्यता परीक्षण | 1/बैच | 1 |
| 4 | वेल्ड तन्यता परीक्षण | 1/बैच | 1 |
| 5 | प्रभाव परीक्षण | 1/बैच | एक समय में 2 समूह, एक समूह में 3 नमूने |
| 6 | सपाट होने का परीक्षण | 1/बैच | प्रत्येक बैच में 2 पाइपों पर 1 नमूना |
| 7 | झुकने का परीक्षण | 1/बैच | प्रत्येक बैच में 2 पाइपों पर 1 नमूना |
| 8 | फ्लेरिंग परीक्षण | 1/बैच | प्रत्येक बैच में 2 पाइपों पर 1 नमूना |
| 9 | हाइड्रोलिक परीक्षण | सभी | सभी |
| 10 | अल्ट्रासोनिक परीक्षण | सभी | सभी |
| 11 | एड्डी करंट परीक्षण | सभी | सभी |
| 12 | जस्ती परत एकरूपता परीक्षण | 1/बैच | 1/बैच |
| 13 | जस्ती वजन का निर्धारण | 1/बैच | 1/बैच |
| 14 | जस्ती परत चिपकने का परीक्षण | 1/बैच | 1/बैच |
