| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | जीबी / टी 13793 |
| एमओक्यू: | 5 टन |
| कीमत: | USD 400-800 / Ton |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 40000 टन / वर्ष |
तालिका 1 बाहरी व्यास इकाई का सहिष्णुता : मिमी
| बाहरी व्यास (D) | सामान्य पूर्वधारणा (PD.A) a | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50-80 | ± 1% डी | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114.3-168.3 | ± 0.70 | ± 0.50 | |
| > 168.3-219.1 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0.75% डी | ± 0.5% विकास | |
| बेल्ट कन्वेयर के रोलर के लिए स्टील पाइप के लिए एक आवेदन नहीं है | |||
तालिका 2 दीवार मोटाई इकाई का सहिष्णुता : मिमी
| दीवार की मोटाई (टी) | सामान्य पूर्वधारणा (PD.A) a | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) | गैर-समान दीवार की मोटाई b |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤7.5% टी |
| > 0.70-1.0 | ± 0.05 | ± 0.04 | ||
| > 1.0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1.5-2.5 | ± 10% टी | ± 0.12 | ± 0.06 | |
| > 2.5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3.5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4.5-5.5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7.5% टी | ± 5.0% टी | ||
बेल्ट कन्वेयर के रोलर के लिए स्टील पाइप के लिए एक आवेदन नहीं है | ||||
तालिका 3 स्टील ट्यूब का झुकना
| बाहरी व्यास (डी) / मिमी | झुकने / (मिमी / एम), इससे अधिक नहीं | ||
| सामान्य वरीयता (PD.A) | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) | |
| > 16 | 1.5 | 1.0 | 0.5 |
तालिका 4 यांत्रिक गुण
| इस्पात श्रेणी | कम उपज ताकत R e1। / एमपीए | तन्यता ताकत | बढ़ाव | |
डी D168.3 मिमी | डी mm 168.3 मिमी | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195 b | 195 | 315 | 15 | 20 |
| Q215A, Q215B | 215 | 335 | ||
| Q235A, Q235B, Q235C | 235 | 370 | ||
| Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
| Q345A, Q345B, Q345C | 345 | 470 | ||
| Q390A, Q390B, Q390C | 390 | 490 | 19 | |
| Q420A, Q420B, Q420C | 420 | 520 | 19 | |
| Q460C, Q460D | 460 | 550 | 17 | |
प्रसंस्करण: ईआरडब्ल्यू
तकनीकी वितरण की स्थिति: वेल्डिंग या गर्मी उपचार
के क्षेत्र में व्यापक रूप से इस्तेमाल किया : यांत्रिक और निर्माण आवेदन

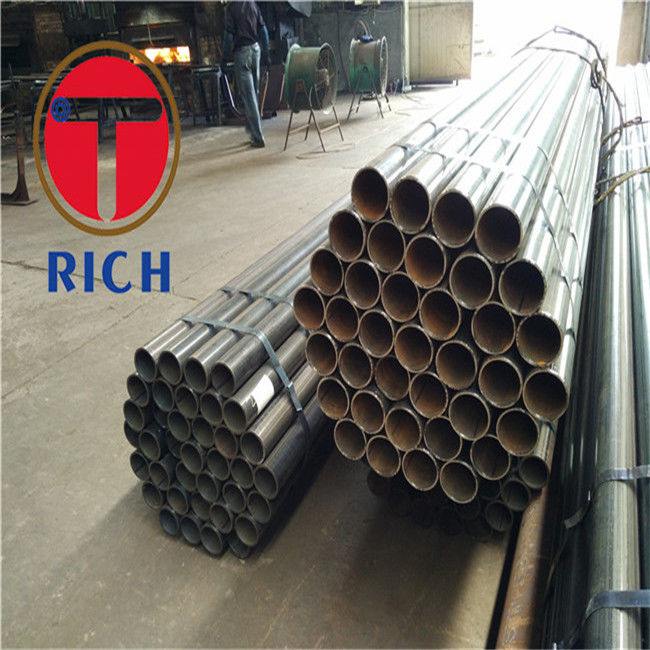

उत्पाद छवियाँ :
