| ब्रांड नाम: | Torich |
| मॉडल संख्या: | GB24187 |
| एमओक्यू: | 5 टन टन |
| कीमत: | US $500 - 900 / Ton |
| भुगतान की शर्तें: | डी / ए, डी / पी, एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति वर्ष 25000 टन टन |

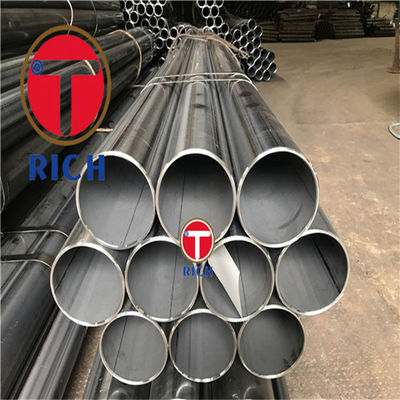

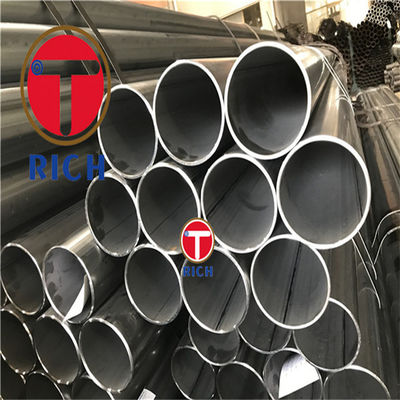

जीबी 24187 ठंडा लुढ़का हुआ कम कार्बन स्टील ठंडा खींचा सटीक एकल वेल्डेड स्टील ट्यूब
उत्पाद का नाम:GB24187 ठंडा लुढ़का हुआ कम कार्बन स्टील ठंडा खींचा सटीक एकल वेल्डेड स्टील ट्यूब
मानक: GB24187
ओडीः 3-420 मिमी
WT: 0.5-50 मिमी
लम्बाई: 1-12 मीटर याग्राहकों के वास्तविक आवेदन और उत्पादन के अनुसार।
आवेदन:मशीन
स्टील ग्रेड:10#.20#
प्रौद्योगिकीठंडा खींचा, ठंडा लुढ़का हुआ
विशेषताएंः
अच्छी समकक्षता
अच्छी सतह की गुणवत्ता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
तालिका 1 स्टील ट्यूब की सतह का प्रकार, स्थिति और कोड
| प्रकार | राज्य | कोड |
| चमकदार सतह | स्टील पाइप की आंतरिक और बाहरी सतह पर कोई कोटिंग नहीं | SL |
| तांबे की सतह | स्टील ट्यूब की बाहरी सतह पर तांबे का आवरण | कु |
| जस्ती सतह | स्टील पाइप की बाहरी सतह पर जस्ती या जिंक मिश्र धातु | Zn |
| दोतरफा तांबे की चढ़ाई की सतह | इस्पात पाइप के आंतरिक और बाहरी सतहों तांबे के साथ लेपित कर रहे हैं | Cu/Cu |
| बाहरी जस्ती आंतरिक तांबे के आवरण की सतह | स्टील पाइप की बाहरी सतह पर जस्ती या जिंक मिश्र धातु, आंतरिक सतह पर तांबे की चढ़ाई | Zn/Cu |
| ||
तालिका 2 बाहरी व्यास, दीवार मोटाई और सैद्धांतिक वजन
| ओडी/मिमी | WT/मिमी | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| सैद्धांतिक भार (किलोग्राम/मीटर) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
अतिरिक्त कोटिंग के बिना सैद्धांतिक वजन, स्टील का घनत्व 7.85 किलोग्राम/ | ||||||||||
तालिका 3 स्टील पाइप के बाहरी व्यास का अनुमेय विचलन
| बाहरी व्यास | सामान्य परिशुद्धता | उच्च परिशुद्धता |
| <4.76 | ±0.08 | ±0.05 |
| 4.76-800 | ±0.12 | ±0.07 |
| >8.00-12 बजे00 | ±0.16 | ±0.10 |
| >1200 | ±0.20 | ±0.12 |
तालिका4 स्टील ट्यूब की दीवार की मोटाई का अनुमेय विचलन
| दीवार की मोटाई | अनुमेय विचलन |
| <0.70 | ±0.05 |
| ≥0.70 | ±0.07 |
तालिका 5 स्टील पाइप की निर्दिष्ट लंबाई का अनुमेय विचलन
| लम्बाई | अनुमेय विचलन |
| ≤2000 | +4 0 |
| >2000-5000 | +7 0 |
| >5000-8000 | +10 0 |
तालिका 6 स्टील स्ट्रिप की रासायनिक संरचना(मास अंश) %
| श्रेणी | सी | हाँ | एमएन | पी | एस |
| कम कार्बन वाले स्टील की स्ट्रिप कोल्ड रोल्ड | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| कोल्ड रोल्ड अल्ट्रा लो कार्बन स्टील स्ट्रिप | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
तालिका 7 कोल्ड रोल्ड लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥0.50 | ≥36 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या डी14 के नमूने का प्रकार। | |||
तालिका 8 कोल्ड रोल्ड अल्ट्रा लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥38 |
| >0.50 | ≥40 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या पी14 के नमूने का प्रकार। | |||
तालिका 9 स्टील पाइप के यांत्रिक गुण
| श्रेणी | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| साधारण स्टील पाइप (MA) | ≥270 | ≥ 180 | ≥14 |
| नरम स्टील ट्यूब (एमबी) | ≥ 230 | 150~220 | ≥35 |
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या S7 के नमूने का प्रकार। | |||
तालिका 10 निरीक्षण आइटम, परीक्षण विधि और नमूनाकरण मात्रा
| नहीं | निरीक्षण आइटम | नमूना लेने की विधि,परीक्षण विधि | नमूनाकरण मात्रा |
| 1 | रासायनिक संरचना | GB/T 223, GB/T 4336, GB/T 20066 जीबी/टी 20123, जीबी/टी 20126 | प्रति भट्ठी 1 नमूना लें |
| 2 | यांत्रिक गुण | जीबी/टी 228 | प्रति बैच 1 नमूना लें |
| 3 | सपाट होने का परीक्षण | जीबी/टी 246 | प्रति भट्ठी 1 नमूना लें |
| 4 | विस्तार परीक्षण | जीबी/टी 242 | प्रति बैच दो स्टील पाइपों के 1 नमूने लें |
| 5 | झुकने का परीक्षण | जीबी/टी 244 | प्रति बैच 1 नमूना लें |
| 6 | हाइड्रोलिक परीक्षण | जीबी/टी 241 | प्रति बैच 1 नमूना लें |
| 7 | फ्लैश टेस्ट | परिशिष्ट A | प्रति बैच 1 नमूना लें |
| 8 | उच्च परिभाषा स्वच्छ स्टील पाइप की आंतरिक सतह के लिए आवश्यकताएं | परिशिष्ट B | आपूर्ति और मांग पक्षों के बीच परामर्श |
| 9 | बाहरी कोटिंग | परिशिष्ट सी | आपूर्ति और मांग पक्षों के बीच परामर्श |
| 10 | आंतरिक सतह स्वच्छता के अवशेष | परिशिष्ट डी | आपूर्ति और मांग पक्षों के बीच परामर्श |
तालिका A एकल डबल फ्लेरिंग का आकार
| बाहर आयाम D | एकल-परत विस्तार व्यास D1 | डबल-लेयर विस्तार व्यास D2 | डबल-लेयर विस्तार व्यास की न्यूनतम लंबाई L | डबल-लेय विस्तार का आंतरिक व्यास D3 | फ्लेरिंग गोल कोने का आंतरिक व्यास r |
| 3.18 | 4.5 | 5.0 | 1.0 | अधिकतम आकार: ((D-2S) +0.25 न्यूनतम आकारः ((D-2S) -050 | 1.0±0.3
|
| 4.00 | 5.4 | 6.0 | 1.0 | ||
| 4.76 | 6.3 | 7.0 | 1.0 | ||
| 5.00 | 6.6 | 7.3 | 1.0 | ||
| 6.00 | 7.7 | 8.4 | 1.0 | ||
| 6.35 | 8.1 | 8.8 | 1.0 | ||
| 7.94 | 10.1 | 10.7 | 1.6 | ||
| 8.00 | 10.1 | 10.8 | 1.6 | ||
| 9.53 | 11.8 | 12.5 | 1.6 | ||
| 10.00 | 12.3 | 13.0 | 1.6 | ||
| 12.00 | 14.6 | 15.2 | 1.6 | ||
| 14.00 | 17.0 | 17.5 | 2.1 | ||
| 15.88 | 19.1 | 19.6 | 2.1 | ||
| 16.00 | 19.2 | 19.7 | 2.1 | ||
| 18.00 | 21.5 | 22.0 | 2.1 | ||
| केवल D में से एक को चुनने के लिए2और D3 | |||||
तालिका C.1 शीतलन के लिए एंटी-जंग स्टील ट्यूबों का लेबल, प्रकार और समय
| लेबल | प्रकार | क्षरण प्रतिरोधी समय |
| कु | तांबा लेपित लोहा | -- |
| Zn | जस्ती पाइप | 48 घंटे |
तालिका C.2 तांबे के ट्यूब की रूपांतरण फिल्म उसके लेबल, प्रकार, विशिष्ट उपस्थिति और विरोधी जंग के समय पर
| लेबल | प्रकार | विशिष्ट रूप | क्षरण प्रतिरोधी समय |
| ए | उज्ज्वल | पारदर्शी, कभी-कभी थोड़ी नीली रोशनी के साथ | 6 बजे |
| बी | ब्लीच | पारदर्शी और थोड़ा इरिडेसेंस | 24 घंटे |
| सी | इरिडेसेंस | आंशिक पीले रंग का इरिडेसेंस | 72 घंटे |
| D | अंधेरा रंग | ब्राउन और कांस्य के साथ ओलिवर ग्रीन | 96 घंटे |
| ई | मिश्रित | अंधेरा | दो सौ घंटे |
| नोटः यह तालिका क्रोमेट रूपांतरण फिल्म पर आधारित है, अन्य उपचार विधियों का उपयोग दोनों पक्षों द्वारा बातचीत की जा सकती है | |||
| |
