TORICH GB / T24187 BHG1 प्रेसिजन सिंगल वेल्डेड स्टील ट्यूब कंडेनसर में
उत्पाद का विवरण
वेल्डेड स्टील पाइप
,वेल्डिंग इस्पात टयूबिंग
TORICH GB/T24187 BHG1 कंडेनसर में सटीक एकल वेल्डेड स्टील ट्यूब
विनिर्देश:
सामग्रीःC सि एम एन पी एस
आकार सीमा:ओवरडोजः3.18-18 मिमी
डब्ल्यू टी:0.5-1.2 मिमी
सामान्य लंबाईः1-200 मीटर
सहिष्णुताः
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।
तालिका 1 बाहरी व्यास, दीवार मोटाई और सैद्धांतिक वजन
| ओडी/मिमी | WT/मिमी | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| सैद्धांतिक भार (किलोग्राम/मीटर) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| अतिरिक्त कोटिंग के बिना सैद्धांतिक वजन, स्टील का घनत्व 7.85 किलोग्राम/ | ||||||||||
तालिका 2 स्टील पाइप के बाहरी व्यास का अनुमेय विचलन
| बाहरी व्यास | सामान्य परिशुद्धता | उच्च परिशुद्धता |
| <4.76 | ±0.08 | ±0.05 |
| 4.76-800 | ±0.12 | ±0.07 |
| >8.00-12 बजे00 | ±0.16 | ±0.10 |
| >1200 | ±0.20 | ±0.12 |
तालिका 3 स्टील ट्यूब की दीवार मोटाई का अनुमेय विचलन
| दीवार की मोटाई | अनुमेय विचलन |
| <0.70 | ±0.05 |
| ≥0.70 | ±0.07 |
तालिका 4 स्टील पाइप की निर्दिष्ट लंबाई का अनुमत विचलन
| लम्बाई | अनुमेय विचलन |
| ≤2000 | +4 0 |
| >2000-5000 | +7 0 |
| >5000-8000 | +10 0 |
तालिका 5 स्टील स्ट्रिप की रासायनिक संरचना(मास अंश) %
| श्रेणी | सी | हाँ | एमएन | पी | एस |
| कम कार्बन वाले स्टील की स्ट्रिप कोल्ड रोल्ड | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| कोल्ड रोल्ड अल्ट्रा लो कार्बन स्टील स्ट्रिप | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
तालिका 6 कोल्ड रोल्ड लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥0.50 | ≥36 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या डी14 के नमूने का प्रकार। | |||
तालिका 7 ठंडा लुढ़का हुआ अल्ट्रा-लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥38 |
| >0.50 | ≥40 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या पी14 के नमूने का प्रकार। | |||
तालिका 8 स्टील पाइप के यांत्रिक गुण
| श्रेणी | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| साधारण स्टील पाइप (MA) | ≥270 | ≥ 180 | ≥14 |
| नरम स्टील ट्यूब (एमबी) | ≥ 230 | 150~220 | ≥35 |
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या S7 के नमूने का प्रकार। | |||
विशेषताएंः
ऐतिहासिक गुणवत्ता आश्वासन
अच्छी सतह की गुणवत्ता
तकनीकी मानक के अनुसार नियंत्रित ओडी और आईडी सहिष्णुता
स्थिर गुणवत्ता
100% एडी करंट टेस्ट
प्रसंस्करण:W-H W-C
व्यापक रूप से निम्नलिखित के क्षेत्र में प्रयोग किया जाता हैःकंडेनसर, वाष्पीकरक, शीतलक ट्यूब ईंधन पाइप, रेफ्रिजरेटर, ऑटोमोबाइल और इलेक्ट्रिक उपकरण औद्योगिक

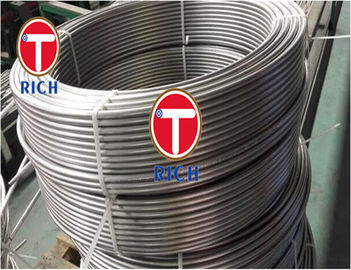

उत्पाद चित्र:
-
