| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | जीबी / टी 14291 |
| एमओक्यू: | २ टन |
| कीमत: | USD 400-700 Ton |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 6000 टन प्रति वर्ष |

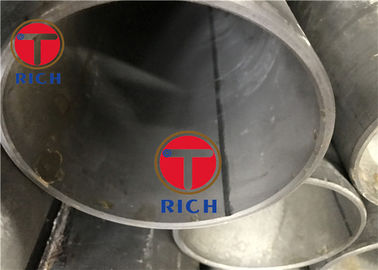

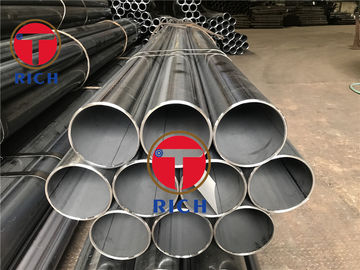

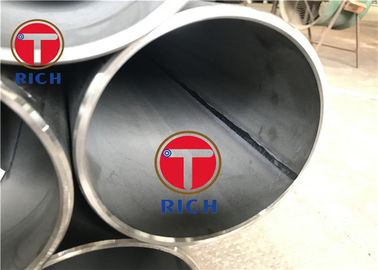

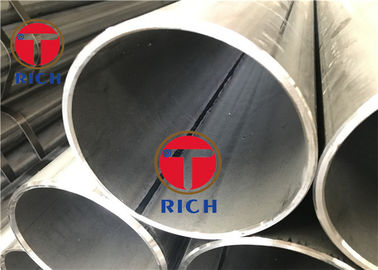

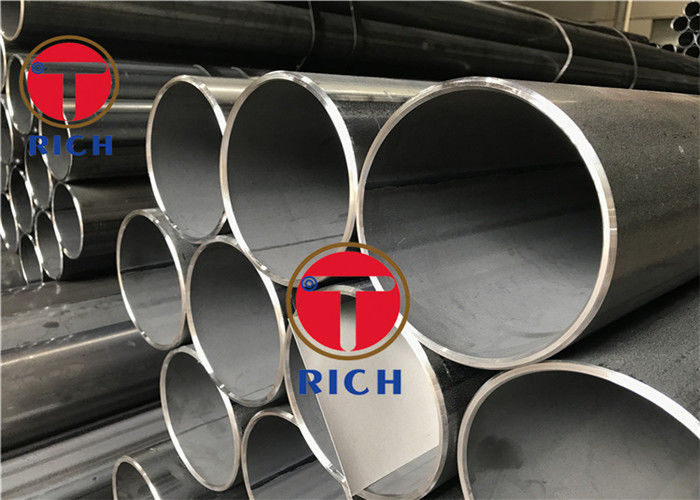

GB/T 14291 खदान तरल सेवा के लिए वेल्डेड Q235A/Q235B स्टील ट्यूब

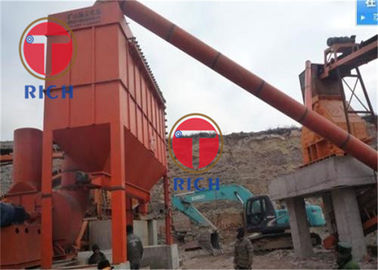

आवेदनःखदान हवा, नाली, नाली गैस दबाव और दाल का परिवहन सीधे सीम वेल्डेड स्टील पाइप के साथ
आकारःL-4~12 मीटर
ओडी-21.3-660 मिमी
WT--2.5-14 मिमी
ग्रेड:Q235A,Q235B,Q295A,Q295B,Q345A,Q345B
विनिर्माण विधि:उच्च आवृत्ति प्रतिरोध वेल्डिंग
वितरण की स्थितिःस्टील पाइप को सीधा सीम ट्यूब फ्लैट एंड लाइट डिलीवरी होना चाहिए। आपूर्ति और मांग दोनों पक्षों से बातें करते हैं, वेल्ड हीट ट्रीटमेंट डिलीवरी स्टेटस या अन्य स्टेटस के अनुसार भी कर सकते हैं।
तालिका 1 बाहरी व्यास और दीवार मोटाई का अनुमेय विचलन
इकाई: मिमी
| नाममात्र बाहरी व्यास D | बाहरी व्यास का अनुमेय विचलन | दीवार की मोटाई का अनुमेय विचलन |
| D≤48.3 | ±0.50 | ±10%S |
48.3| ± 1%D | | |
| D>273 | ±0.75%D |
तालिका 2 यांत्रिक गुण
| ग्रेड | तन्य शक्ति
| कम उपज शक्ति | लम्बाई A% कम से कम | |
| D≤1683 | D>1683 | |||
| Q235A,Q235B | 375 | 235 | 15 | 20 |
| Q295A,Q295B | 390 | 295 | 13 | 18 |
| Q345A,Q345B | 470 | 345 | 13 | 18 |
| नोटः तन्यता परीक्षण मध्यस्थता समय अनुदैर्ध्य नमूना पर आधारित है। | ||||
तालिका 3 निरीक्षण आइटम, परीक्षण विधियाँ और स्टील पाइपों के नमूनाकरण की संख्या
| नहीं | निरीक्षण परियोजना | नमूना लेने की विधि और परीक्षण विधि | नमूनाकरण मात्रा |
| 1 | रासायनिक संरचना | GB/T 20066, GB/T 223, GB/T 4336 | एक-एक भट्ठी (कैंस्टर) |
| 2 | तन्यता परीक्षण | GB/T 228, GB/T 2975 | प्रत्येक बैच में एक |
| 3 | तन्यता परीक्षण | जीबी/टी 241 | एक-एक करके |
| 4 | अल्ट्रासोनिक जांच | GB/T18256 | एक-एक करके |
| 5 | एड्डी करंट दोष का पता लगाना | जीबी/टी 7735 | एक-एक करके |
| 6 | झुकने का परीक्षण | जीबी/टी 244 | दो प्रति बैच |
| 7 | सपाट होने का परीक्षण | जीबी/टी 246 | चार प्रति रोल |
तालिका4 बाहरी व्यास,दीवार की मोटाई,सैद्धांतिक भार और परीक्षण दबाव
| सामान्य बाहरी व्यास ((D) / मिमी | सामान्य दीवार मोटाई ((S) / मिमी | सैद्धांतिक भार/ ((kg/m) | परीक्षण दबाव/एमपीए | ||
| Q235A,Q235B | Q295A,Q295B | Q345A,Q345B | |||
| 21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
| 21.3 | 3 | 1.35 | 15 | 15 | 15 |
| 21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
| 25 | 2.5 | 1.39 | 15 | 15 | 15 |
| 25 | 3 | 1.63 | 15 | 15 | 15 |
| 25 | 3.5 | 1.86 | 15 | 15 | 15 |
| 25 | 4 | 2.07 | 15 | 15 | 15 |
| 26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
| 26.9 | 3 | 1.77 | 15 | 15 | 15 |
| 26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
| 26.9 | 4 | 2.26 | 15 | 15 | 15 |
| 31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
| 31.8 | 3 | 2.13 | 15 | 15 | 15 |
| 31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
| 31.8 | 4 | 2.74 | 15 | 15 | 15 |
| 33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
| 33.7 | 3 | 2.27 | 15 | 15 | 15 |
| 33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
| 33.7 | 4 | 2.93 | 15 | 15 | 15 |
| 38 | 2.5 | 2.19 | 15 | 15 | 15 |
| 38 | 3 | 2.59 | 15 | 15 | 15 |
| 38 | 3.5 | 2.98 | 15 | 15 | 15 |
| 38 | 4 | 3.35 | 15 | 15 | 15 |
| 40 | 2.5 | 2.31 | 15 | 15 | 15 |
| 40 | 3 | 2.74 | 15 | 15 | 15 |
| 40 | 3.5 | 3.15 | 15 | 15 | 15 |
| 40 | 4 | 3.55 | 15 | 15 | 15 |
| 42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
| 42.4 | 3 | 2.91 | 15 | 15 | 15 |
| 42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
| 42.4 | 4 | 3.79 | 15 | 15 | 15 |
| 48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
| 48.3 | 3 | 3.35 | 15 | 15 | 15 |
| 48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
| 48.3 | 4 | 4.37 | 15 | 15 | 15 |
| 51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
