| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | GB / 14,975 |
| एमओक्यू: | 1 टन |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 30000 टन/वर्ष |

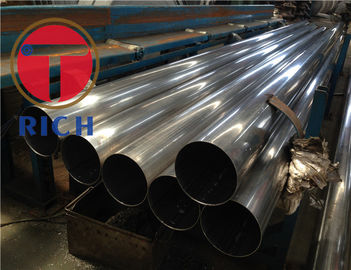

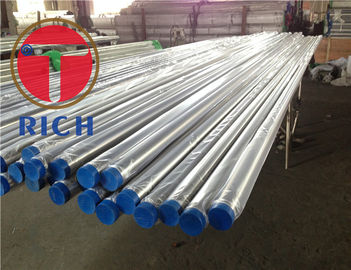

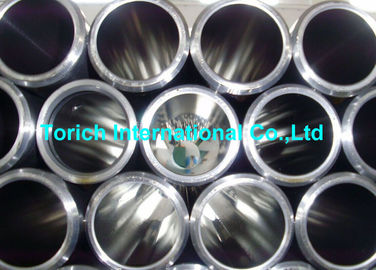

TORICH GB/T 14975 संरचना के लिए सीमलेस स्टेनलेस स्टील ट्यूब
तालिका 1 नाममात्र बाहरी व्यास और दीवार मोटाई की सहिष्णुताइकाई: मिमी
| हॉट रोल ((एक्सट्रूज़न)विस्तारित स्टील ट्यूब | ठंडे ढंग से खींचा गया (रोल) स्टील ट्यूब | ||||||
| आयाम | सहिष्णुता | आयाम | सहिष्णुता | ||||
| सामान्य स्तर PA | उच्च स्तरीय पीसी | सामान्य स्तर PA | उच्च स्तरीय पीसी | ||||
| नाममात्र बाहरी व्यास D | < 76.1 | ±1.25%D | ±0.60 | नाममात्र बाहरी व्यास D | <12.7 | ±0.30 | ±0.10 |
| 76.1~<1397 | ±0.80 | 12.7~<38.1 | ±0.30 | ±0.15 | |||
| 139.7~<2731 | ±1.5%D | ± 120 | 38.1~<88.9 | ±0.40 | ±0.30 | ||
| 88.9~<1397 | ±0.9%D | ±0.40 | |||||
| 273.1~<3239 | ± 160 | 139.7~<2032 | ±0.80 | ||||
| 203.2~<219.1 | ± 110 | ||||||
| ≥ 323.9 | ±0.6%D | 219.1~<3239 | ± 160 | ||||
| ≥ 323.9 | ±0.5%D | ||||||
| नाममात्र दीवार की मोटाई एस | सभी दीवार मोटाई | +15%S -12.52%S | ±12.5%S | नाममात्र दीवार की मोटाई एस | सभी दीवार मोटाई | +12.5%S -10%S | ±10%S |
तालिका 2 न्यूनतम दीवार मोटाई की सहिष्णुताइकाई: मिमी
| उत्पादन विधि | आयाम | सहिष्णुता | |
| सामान्य स्तर PA | उच्च स्तरीय पीसी | ||
| हॉट रोल ((एक्सट्रूज़न)विस्तारित स्टील ट्यूब W-H | एसमिन<15 | +27.5% Sमिन 0 | +25% Sमिन 0
|
| एसमिन≥15 | +35% Sमिन 0 | ||
| ठंडे ढंग से खींचा गया (रोल) स्टील ट्यूब शौचालय | सभी दीवार मोटाई | +22% S 0 | +20% S 0 |
तालिका 3 ग्रेड और रासायनिक घटक
| नहीं. | एकीकृत डिजिटल कोड | ग्रेड | रासायनिक घटक (गुणवत्ता अंश) /% | |||||||||
| सी | हाँ | एमएन | पी | एस | नि | सीआर | मो | कु | एन | |||
| 1 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~10.00 | 17.00~19.00 | - | - | 0.10 |
| 2 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00 ~ 20.00 | - | - | - |
| 3 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - | - |
| 4 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 |
| 5 | S30478 | 06Cr19Ni9NbN | 0.08 | 1.00 | 2.50 | 0.040 | 0.030 | 7.50 ~ 10.50 | 18.00 ~ 20.00 | - | - | 0.15 ~ 0.30 |
| 6 | S30453 | 022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 |
| 7 | S30908 | 06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 12.00 ~ 15.00 | 22.00 ~ 24.00 | - | - | - |
| 8 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.040 | 0.030 | 19.00~22.00 | 24.00~26.00 | - | - | - |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 0.02 | 0.80 | 1.00 | 0.030 | 0.010 | 17.50 ~ 18.50 | 19.50 ~ 20.50 | 6.00~650 | 0.50 ~ 100 | 0.18 ~ 0.22 |
| 10 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - |
| 11 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - |
तालिका 4 यांत्रिक गुण
| नहीं. | सीरियल नंबर | स्टील ग्रेड | यांत्रिक गुण | कठोरता | ||
| तन्यता शक्ति आरm/एमपीए | बढ़ाव शक्ति आरपी०2/एमपीए | फ्रैक्चर के बाद बढ़ना ए/% | एचबीडब्ल्यू/एचवी/एचआरबी | |||
| ≥ | ≤ | |||||
| 1 | S30210 | 12Cr18Ni9 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 2 | S30438 | 06Cr19Ni10 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 3 | S30403 | 022Cr19Ni10 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
| 4 | S30458 | 06Cr19Ni10N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
| 5 | S30478 | 06Cr19Ni9NbN | 685 | 345 | 35 | - |
| 6 | S30453 | 022Cr19Ni10N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
| 7 | S30908 | 06Cr23Ni13 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
| 8 | S31008 | 06Cr25Ni20 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 655 | 310 | 35 | 220HbW/230HV/96HRB |
| 10 | S31608 | 06Cr17Ni12Mo2 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 11 | S31603 | 022Cr17Ni12Mo2 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
| 12 | S31609 | 07Cr17Ni12Mo2Ti | 515 | 205 | 35 | 192HbW/200HV/90HRB |
| 13 | S31668 | 06Cr17Ni12Mo2N | 530 | 205 | 35 | 192HbW/200HV/90HRB |
| 14 | S31653 | 022Cr17Ni12Mo2N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
| 15 | S31658 | 06Cr17Ni12Mo2N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
| 16 | S31688 | 06Cr18Ni12Mo2Cu2 | 520 | 205 | 35 | - |
| 17 | S31683 | 022Cr18Ni14Mo2Cu2 | 480 | 180 | 35 | - |
| 18 | S31782 | 015Cr21Ni26Mo5Cu2 | 490 | 215 | 35 | 192HbW/200HV/90HRB |
तालिका 5 स्टील ट्यूबों के परीक्षण आइटम और नमूनाकरण मात्रा
| संख्या | परीक्षण वस्तुएँ | नमूनाकरण मात्रा |
| 1 | रासायनिक संरचना | प्रत्येक भट्ठी से 1 नमूना |
| 2 | तन्यता परीक्षण | प्रत्येक बैच पर दो स्टील ट्यूबों में से प्रत्येक से 1 नमूना |
| 3 | कठोरता परीक्षण | प्रत्येक बैच पर दो स्टील ट्यूबों में से प्रत्येक से 1 नमूना |
| 4 | अल्ट्रासोनिक परीक्षण | सभी |
| 5 | हाइड्रोलिक परीक्षण | सभी |
