कम दबाव तरल वितरण के लिए TORICH GB / T 3091 Q195 Q215A / B Q235A / B वेल्डेड स्टील ट्यूब
उत्पाद का विवरण
वेल्डेड स्टील पाइप
,वेल्डिंग इस्पात टयूबिंग
TORICH GB/T 3091 Q195 Q215A/B Q235A/B कम दबाव तरल पदार्थ वितरण के लिए वेल्डेड स्टील ट्यूब
विनिर्देश:
सामग्रीःQ195 Q215A/B Q235A/B Q295A/B Q345A/B स्टील ग्रेड st33 Cr.B Cr.58 Cr.D के बराबर
DIN S185 SS330 SS400 आदि
आकार सीमा:ओवरडोजः3-420 मिमी
डब्ल्यू टी:0.5-50 मिमी
सामान्य लंबाईः3-12 मीटर
सहिष्णुताः
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।
विशेषताएंः
यांत्रिक गुण
गैल्वनाइज्ड कोट का भार गुणांक
प्रसंस्करण:इस्पात पाइप को या तो अनुदैर्ध्य-सीम उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग, अनुदैर्ध्य-सीम डुबकी आर्क वेल्डिंग और सर्पिल-सीम डुबकी आर्क वेल्डिंग के किसी भी प्रकार से संसाधित किया जाना चाहिए।
प्राविधिक वितरण शर्तेंःस्टील पाइप वेल्डेड अवस्था में वितरित किए जाएंगे।लंबाई-सीम उच्च आवृत्ति विद्युत प्रतिरोध वेल्डेड स्टील पाइप वेल्डेड सीम उपचार conditioniton में दिया जा सकता हैमांग पक्ष की आवश्यकता के अनुसार और आपूर्ति और मांग दोनों पक्षों के बीच बातचीत के माध्यम से,स्टील पाइप भी थोक गर्मी उपचार की स्थिति में दिया जा सकता है और यह अनुबंध में इंगित किया जाना चाहिए.
व्यापक रूप से निम्नलिखित के क्षेत्र में प्रयोग किया जाता हैःपानी, गैस, तेल, हवा और हीटिंग भाप या अन्य उपयोग के परिवहन के लिए
तालिका 2 बाहरी व्यास और दीवार मोटाई का अनुमेय विचलन
इकाई: मिमी
| नाममात्र बाहरी व्यास D | बाहरी व्यास का अनुमेय विचलन | दीवार की मोटाई का अनुमेय विचलन |
| D≤48.3 | ±0.50 | ±10%S |
48.3| ± 1%D | | |
| D>273 | ±0.75%D |
तालिका 3 यांत्रिक गुण
| ग्रेड | तन्य शक्ति N/m | कम उपज शक्ति/ N/m | लम्बाई A% कम से कम | |
| D≤1683 | D>1683 | |||
| Q235A,Q235B | 375 | 235 | 15 | 20 |
| Q295A,Q295B | 390 | 295 | 13 | 18 |
| Q345A,Q345B | 470 | 345 | 13 | 18 |
| नोटः तन्यता परीक्षण मध्यस्थता समय अनुदैर्ध्य नमूना पर आधारित है। | ||||
तालिका 4 निरीक्षण आइटम, परीक्षण विधियां और स्टील पाइपों के नमूनाकरण की संख्या
| नहीं | निरीक्षण परियोजना | नमूना लेने की विधि और परीक्षण विधि | नमूनाकरण मात्रा |
| 1 | रासायनिक संरचना | GB/T 20066, GB/T 223, GB/T 4336 | एक-एक भट्ठी (कैंस्टर) |
| 2 | तन्यता परीक्षण | GB/T 228, GB/T 2975 | प्रत्येक बैच में एक |
| 3 | तन्यता परीक्षण | जीबी/टी 241 | एक-एक करके |
| 4 | अल्ट्रासोनिक जांच | GB/T18256 | एक-एक करके |
| 5 | एड्डी करंट दोष का पता लगाना | जीबी/टी 7735 | एक-एक करके |
| 6 | झुकने का परीक्षण | जीबी/टी 244 | दो प्रति बैच |
| 7 | सपाट होने का परीक्षण | जीबी/टी 246 | चार प्रति रोल |

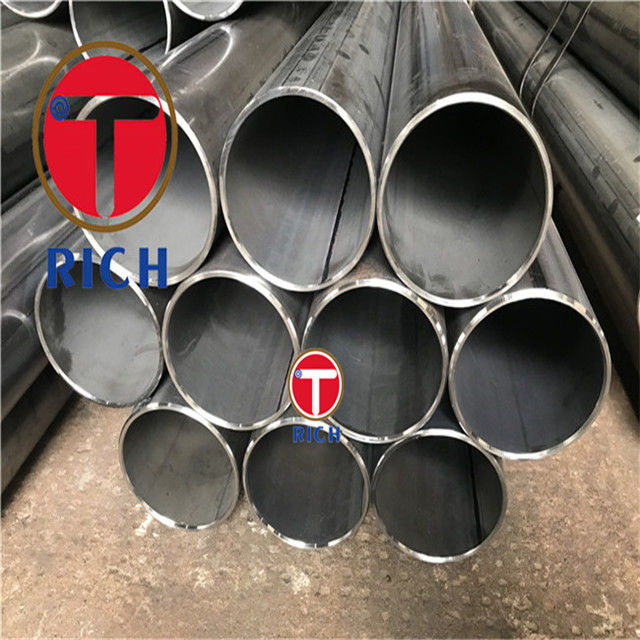

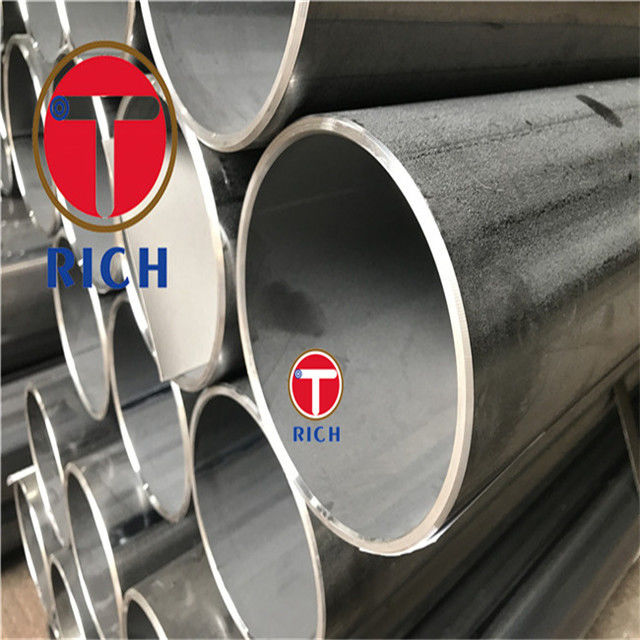

उत्पाद चित्रः
गुणवत्ता नियंत्रण
1~ आने वाले कच्चे माल का निरीक्षण
2~ स्टील ग्रेड मिश्रण से बचने के लिए कच्चे माल का पृथक्करण
3~ शीत रेखांकन के लिए हीटिंग और हैमरिंग अंत
4~ कोल्ड ड्रॉइंग और कोल्ड रोलिंग, ऑन लाइन निरीक्षण
5~ ताप उपचार, +A, +SRA, +LC, +N, Q+T
6~ निर्दिष्ट लंबाई तक सीधा करना-काटना-समाप्त माप निरीक्षण
7~ तन्य शक्ति, उपज शक्ति, लम्बाई, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ अपनी प्रयोगशालाओं में मैकेनिकल परीक्षण
8~ पैकिंग और स्टॉकिंग।
हमारे स्टील के ट्यूबों का 100% आयामी जाँच कर रहे हैं
हमारे स्टील के 100% ट्यूबों की दृष्टि से जाँच की जाती है ताकि यह सुनिश्चित किया जा सके कि उनकी सतह की स्थिति सही है और कोई सतह दोष नहीं है।
अनुदैर्ध्य और अनुदैर्ध्य दोषों को समाप्त करने के लिए 100% एडीडी करंट परीक्षण और अल्ट्रासोनिक परीक्षण।
-
