सटीक स्टील हाइड्रोलिक सिलेंडर ट्यूब GB / T 24187 बाष्पीकरणीय के लिए ठंडा खींचा
उत्पाद का विवरण
honed hydraulic cylinder tubing
,hydraulic cylinder pipe
TORICH GB/T 24187 कोल्ड-ड्रॉइंग प्रेसिजन सिंगल वेल्डेड स्टील ट्यूब
विनिर्देश:
सामग्रीःC सि एम एन पी एस
आकार सीमा:ओवरडोजः3.18-18 मिमी
डब्ल्यू टी:0.3-1.3 मिमी
सामान्य लंबाईः1.5-4 मीटर
सहिष्णुताः
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।
तालिका 1 बाहरी व्यास, दीवार मोटाई और सैद्धांतिक वजन
| ओडी/मिमी | WT/मिमी | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| सैद्धांतिक भार (किलोग्राम/मीटर) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| अतिरिक्त कोटिंग के बिना सैद्धांतिक वजन, स्टील का घनत्व 7.85 किलोग्राम/ | ||||||||||
तालिका 2 स्टील पाइप के बाहरी व्यास का अनुमेय विचलन
| बाहरी व्यास | सामान्य परिशुद्धता | उच्च परिशुद्धता |
| <4.76 | ±0.08 | ±0.05 |
| 4.76-800 | ±0.12 | ±0.07 |
| >8.00-12 बजे00 | ±0.16 | ±0.10 |
| >1200 | ±0.20 | ±0.12 |
तालिका 3 स्टील ट्यूब की दीवार मोटाई का अनुमेय विचलन
| दीवार की मोटाई | अनुमेय विचलन |
| <0.70 | ±0.05 |
| ≥0.70 | ±0.07 |
तालिका 4 स्टील पाइप की निर्दिष्ट लंबाई का अनुमत विचलन
| लम्बाई | अनुमेय विचलन |
| ≤2000 | +4 0 |
| >2000-5000 | +7 0 |
| >5000-8000 | +10 0 |
तालिका 5 स्टील स्ट्रिप की रासायनिक संरचना(मास अंश) %
| श्रेणी | सी | हाँ | एमएन | पी | एस |
| कम कार्बन वाले स्टील की स्ट्रिप कोल्ड रोल्ड | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| कोल्ड रोल्ड अल्ट्रा लो कार्बन स्टील स्ट्रिप | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
तालिका 6 कोल्ड रोल्ड लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥0.50 | ≥36 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या डी14 के नमूने का प्रकार। | |||
तालिका 7 ठंडा लुढ़का हुआ अल्ट्रा-लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥38 |
| >0.50 | ≥40 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या पी14 के नमूने का प्रकार। | |||
तालिका 8 स्टील पाइप के यांत्रिक गुण
| श्रेणी | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| साधारण स्टील पाइप (MA) | ≥270 | ≥ 180 | ≥14 |
| नरम स्टील ट्यूब (एमबी) | ≥ 230 | 150~220 | ≥35 |
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या S7 के नमूने का प्रकार। | |||
विशेषताएंः
ऐतिहासिक गुणवत्ता आश्वासन
अच्छी सतह की गुणवत्ता
तकनीकी मानक के अनुसार नियंत्रित ओडी और आईडी सहिष्णुता
स्थिर गुणवत्ता
100% एडी करंट टेस्ट
प्रसंस्करण:W-H W-C
व्यापक रूप से निम्नलिखित के क्षेत्र में प्रयोग किया जाता हैःकंडेनसर, वाष्पीकरक, शीतलक ट्यूब ईंधन पाइप, रेफ्रिजरेटर, ऑटोमोबाइल और इलेक्ट्रिक उपकरण औद्योगिक

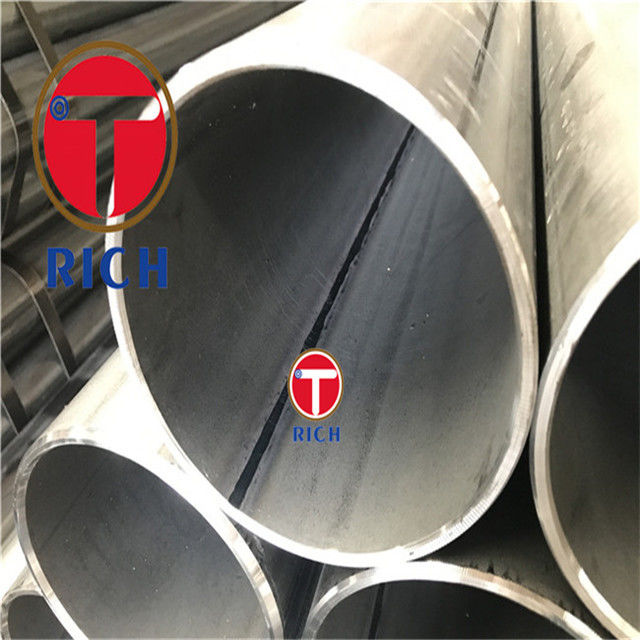

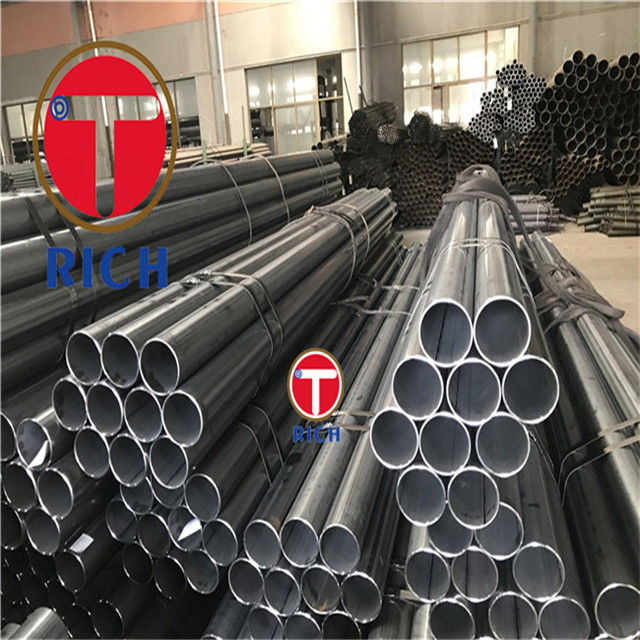

उत्पाद चित्र:
गुणवत्ता नियंत्रण
1~ आने वाले कच्चे माल का निरीक्षण
2~ स्टील ग्रेड मिश्रण से बचने के लिए कच्चे माल का पृथक्करण
3~ शीत रेखांकन के लिए हीटिंग और हैमरिंग अंत
4~ कोल्ड ड्रॉइंग और कोल्ड रोलिंग, ऑन लाइन निरीक्षण
5~ ताप उपचार, +A, +SRA, +LC, +N, Q+T
6~ निर्दिष्ट लंबाई तक सीधा करना-काटना-समाप्त माप निरीक्षण
7~ तन्य शक्ति, उपज शक्ति, लम्बाई, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ अपनी प्रयोगशालाओं में मैकेनिकल परीक्षण
8~ पैकिंग और स्टॉकिंग।
हमारे स्टील के ट्यूबों का 100% आयामी जाँच कर रहे हैं
हमारे स्टील के 100% ट्यूबों की दृष्टि से जाँच की जाती है ताकि यह सुनिश्चित किया जा सके कि उनकी सतह की स्थिति सही है और कोई सतह दोष नहीं है।
अनुदैर्ध्य और अनुदैर्ध्य दोषों को समाप्त करने के लिए 100% एडीडी करंट परीक्षण और अल्ट्रासोनिक परीक्षण।
-
