| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | जीबी / टी 13793 |
| एमओक्यू: | 0.5 टन |
| कीमत: | USD 500~1000 per ton |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति वर्ष 60000 टन |

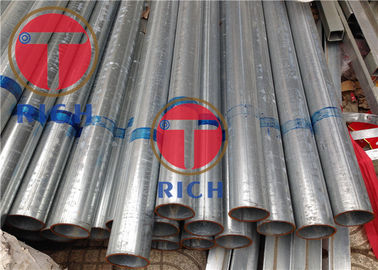

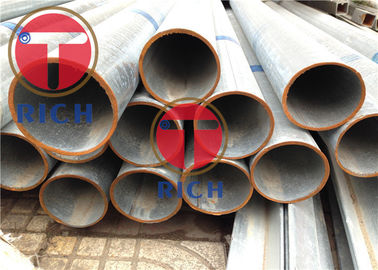

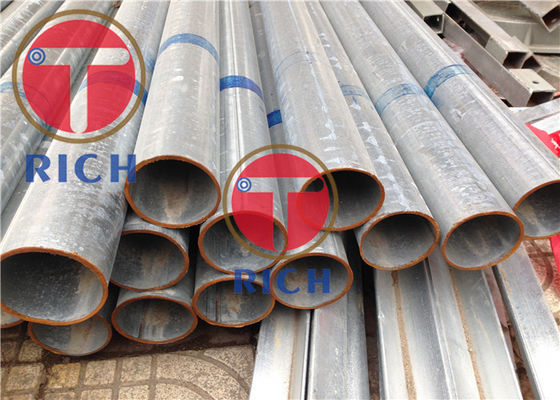

TORICH गुणवत्ता आश्वासन वेल्डेड हॉट डिप गैल्वेनाइज्ड स्टील ट्यूब और पाइप
आवेदनःयांत्रिक, निर्माण और अन्य संरचनात्मक प्रयोजनों के लिए उपयुक्त और सीधे सीम वेल्डेड स्टील पाइप, जिसका बाहरी व्यास 711 मिमी से अधिक नहीं है,द्रव परिवहन के लिए सामान्य वेल्डेड स्टील पाइप पर भी लागू किया जा सकता है
आकार:L-4~12m OD--5~711mm WT--0.5~5.5mm
ग्रेड:10,20,Q195,Q215,Q213,Q275
विनिर्माण विधि:चीनी पाइप उच्च आवृत्ति प्रतिरोध वेल्डिंग विधि द्वारा गर्म लुढ़का हुआ स्टील पट्टी या ठंडे लुढ़का हुआ स्टील पट्टी से बनाया जाना चाहिए
वितरण राज्य:स्टील ट्यूब वेल्डिंग या गर्मी उपचार राज्य वितरण होना चाहिए
सतह की गुणवत्ता:इस्पात ट्यूब की आंतरिक और बाहरी सतहों में दरारें, क्रस्ट, फोल्ड, डेलामिनेशन, लूप और जलन की अनुमति नहीं है।ऑक्साइड स्केल, और बाहरी burr हटाने के निशान है कि एक नकारात्मक दीवार मोटाई विचलन से अधिक नहीं हैं
बाहरी व्यास की सहिष्णुताइकाई: मिमी
| बाहरी व्यास ((D) | सामान्य प्रक्षेपण (PD.A)अ | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| >20-35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ± 1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| > 114.3-1683 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| अबेल्ट कन्वेयर के रोल के लिए स्टील पाइप के लिए लागू नहीं | |||
दीवार की मोटाई की सहिष्णुता इकाई: मिमी
| दीवार मोटाई (t) | सामान्य प्रक्षेपण (PD.A)अ | उच्च परिशुद्धता (PD.B) | उच्च परिशुद्धता (PD.C) | असमान दीवार मोटाईb |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5% टन |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-1।5 | ±0.06 | ±0.05 | ||
| >1.5-2।5 | ±10%t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
| अबेल्ट कन्वेयर के रोल के लिए स्टील पाइप के लिए लागू नहीं bजनरल प्रेसेशन स्टील ट्यूब के लिए लागू नहीं होता है। असमान दीवार मोटाई का अर्थ है एक ही क्रॉस सेक्शन पर मापी गई दीवार मोटाई के अधिकतम और न्यूनतम मानों के बीच का अंतर। | ||||
जस्ती स्टील पाइप का भार गुणांक
| दीवार की मोटाई t/मिमी | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| गुणांक c | ए | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| गुणांक c | बी | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| गुणांक c | सी | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| दीवार की मोटाई t/मिमी | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| गुणांक c | ए | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| गुणांक c | बी | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| गुणांक c | सी | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| दीवार की मोटाई t/मिमी | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| गुणांक c | ए | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| गुणांक c | बी | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| गुणांक c | सी | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
