बॉयलर और हीट एक्सचेंजर के लिए 3.2-127 मिमी ओडी के साथ पॉलिश सतह ASTM A213 मानक सीमलेस स्टील ट्यूब
मूलभूत गुण
उत्पत्ति का स्थान:
Zhejiang, चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001, TS16949
मॉडल संख्या:
A213 / A213M-18
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 टन
कीमत:
800-1000 USD/Ton
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:
60000 टन/टन प्रति वर्ष
उत्पाद सारांश
फेरिटिक / ऑस्टेनिटिक मिश्र धातु सीमलेस स्टील ट्यूब पॉलिश सतह 3.2 - 127 मिमी ओडी ASTM A213/A213M-18 सीमलेस फेरिटिक और ऑस्टेनिटिक मिश्र धातु-स्टील ट्यूब दबाव-वहन करने वाली हीट ट्रांसफर सेवा के लिए डिज़ाइन की गई हैं जहाँ आयामी स्थिरता, स्वच्छ आंतरिक सतह की स्थिति और विश्वसनीय उच्च-तापमान प्रदर्शन मायने ...
उत्पाद का विवरण
प्रमुखता देना:
प्रेसिजन स्टेनलेस स्टील टयूबिंग
,निर्बाध कार्बन स्टील ट्यूब
Material:
सीमलेस फेरिटिक/ऑस्टेनिटिक मिश्र धातु इस्पात ट्यूब
Standard:
एएसटीएम ए213/ए213एम-18
Typical Grades:
टीपी304, टीपी304एल, टीपी316एल, टीपी321, टीपी347एच
Outside Diameter:
3.2-127 मिमी
Wall Thickness:
0.4-12.7 मिमी
Length:
1-12 मीटर, कस्टम कट लंबाई उपलब्ध है
Heat Treatment:
ऑस्टेनिटिक ग्रेड समाधान को एनील्ड किया गया/समाधान का उपचार किया गया, फिर तेजी से ठंडा किया गया; सामा
Test Options:
प्रत्येक ट्यूब पर हाइड्रोस्टेटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण
उत्पाद का वर्णन
फेरिटिक / ऑस्टेनिटिक मिश्र धातु सीमलेस स्टील ट्यूब पॉलिश सतह 3.2 - 127 मिमी ओडी
ASTM A213/A213M-18 सीमलेस फेरिटिक और ऑस्टेनिटिक मिश्र धातु-स्टील ट्यूब दबाव-वहन करने वाली हीट ट्रांसफर सेवा के लिए डिज़ाइन की गई हैं जहाँ आयामी स्थिरता, स्वच्छ आंतरिक सतह की स्थिति और विश्वसनीय उच्च-तापमान प्रदर्शन मायने रखता है। इस श्रेणी में, सबसे अधिक निर्दिष्ट ऑस्टेनिटिक ग्रेड में TP304, TP304L, TP316L, TP321, और TP347H शामिल हैं, जो सामान्य हीट-एक्सचेंजर ड्यूटी, वेल्डेड लो-कार्बन सेवा, क्लोराइड-युक्त मीडिया और उच्च-तापमान सुपरहीटर ड्यूटी को कवर करते हैं। ASTM A213/A213M-18 सीमलेस बॉयलर, सुपरहीटर और हीट-एक्सचेंजर ट्यूबों को कवर करता है, जिसमें विशिष्ट आपूर्ति आकार 127 मिमी बाहरी व्यास और 0.4-12.7 मिमी दीवार की मोटाई तक फैले हुए हैं; सभी ऑस्टेनिटिक ग्रेड हीट-ट्रीटेड स्थिति में आपूर्ति किए जाते हैं।
विनिर्देश
| मद | विवरण |
|---|---|
| सामग्री | सीमलेस फेरिटिक / ऑस्टेनिटिक मिश्र धातु स्टील ट्यूब |
| मानक | ASTM A213 / A213M-18 |
| विशिष्ट ग्रेड | TP304, TP304L, TP316L, TP321, TP347H |
| बाहरी व्यास | 3.2-127 मिमी |
| दीवार की मोटाई | 0.4-12.7 मिमी |
| लंबाई | 1-12 मीटर, कस्टम कट लंबाई उपलब्ध |
| सहनशीलता सीमा | ASTM A1016/A1016M और ऑर्डर की स्थिति के अनुसार; विशिष्ट कोल्ड-फिनिश्ड ओडी सहनशीलता: 6-30 मिमी: +0.15 / -0.20 मिमी, 30-50 मिमी से अधिक: ±0.30 मिमी, 50 मिमी से अधिक: ±0.75%D; हॉट-फिनिश्ड ओडी सहनशीलता: 140 मिमी तक: ±1.25%D, 140 मिमी से अधिक: ±1.0%D |
| सीधापन | वाणिज्यिक सीधापन या अनुरोध पर विशेष सीधापन |
| सतह की स्थिति | पॉलिश, पिकल या हीट-ट्रीटेड मिल सतह उपलब्ध; स्केल-मुक्त निरीक्षण सतह आवश्यक |
| गर्मी उपचार | ऑस्टेनिटिक ग्रेड सॉल्यूशन एनेल्ड / सॉल्यूशन ट्रीटेड, फिर तेजी से ठंडा किया गया; TP304, TP304L, TP316L और TP321 के लिए विशिष्ट न्यूनतम हीट-ट्रीटमेंट तापमान 1040°C है, और TP347H के लिए 1100°C है |
| निर्माण मार्ग | सीमलेस; हॉट फिनिश्ड या कोल्ड फिनिश्ड, आयामी और सतह की आवश्यकताओं के आधार पर |
| परीक्षण विकल्प | प्रत्येक ट्यूब पर हाइड्रोस्टैटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण |
मुख्य विशेषताएँ
- प्रक्रिया उपकरण के लिए विस्तृत परिशुद्धता आकार कवरेज
विशिष्ट आपूर्ति सीमा तक पहुँचती है 3.2-127 मिमी ओडी के साथ 0.4-12.7 मिमी दीवार, कॉम्पैक्ट शेल-और-ट्यूब बंडलों के साथ-साथ बड़े बॉयलर और सुपरहीटर सर्किट के लिए उपयुक्त। - स्थिर सेवा के लिए हीट-ट्रीटेड ऑस्टेनिटिक संरचना
ASTM A213 ऑस्टेनिटिक ग्रेड को हीट-ट्रीटेड स्थिति में आपूर्ति करने की आवश्यकता है। मानक न्यूनतम सॉल्यूशन-ट्रीटमेंट तापमान आमतौर पर TP304, TP304L, TP316L, और TP321 के लिए 1040 °C होता है, जबकि TP347H को कोल्ड वर्किंग के बाद 1100 °C की आवश्यकता होती है से ऊपर उच्च क्रीप शक्ति की आवश्यकता होती है। - यांत्रिक आधार रेखा दबाव हीट-ट्रांसफर टयूबिंग के लिए उपयुक्त
ASTM A213 के तहत न्यूनतम तन्यता / उपज / बढ़ाव मान हैं:
TP304: 515 / 205 / 35%,
TP304L: 485 / 170 / 35%,
TP316L: 485 / 170 / 35%,
TP321: 515 / 205 / 35%,
TP347H: 515 / 205 / 35% से ऊपर उच्च क्रीप शक्ति की आवश्यकता होती है। - ग्रेड-विशिष्ट संक्षारण और तापमान स्थिति
TP316L में 2.0-3.0% Mo होता है, जो मानक 18-8 ग्रेड की तुलना में पिटिंग और क्रेविस संक्षारण के प्रतिरोध में सुधार करता है; TP321 और TP347/347H स्थिर ग्रेड हैं जिनका उद्देश्य कार्बाइड वर्षा रेंज में एक्सपोजर के बाद संवेदीकरण जोखिम को कम करना है; TP347H विशेष रूप से तब उपयोग किया जाता है जब 537 °C / 1000°F से ऊपर उच्च क्रीप शक्ति की आवश्यकता होती है।
हमारे लाभ
चिंता: आप वेल्डेड या थर्मल रूप से साइकल किए गए ट्यूब सेवा में संवेदीकरण और अंतरग्रहीय संक्षारण को कैसे नियंत्रित करते हैं?
हम सभी कर्तव्यों के लिए एक ग्रेड की पेशकश के बजाय सेवा की स्थिति से ग्रेड चयन का मिलान करते हैं। वेल्डेड कंडेनसर और एक्सचेंजर्स के लिए, TP304L / TP316L कम कार्बन सामग्री के माध्यम से कार्बाइड वर्षा जोखिम को कम करते हैं। लंबे समय तक उच्च तापमान के संपर्क के लिए, TP321 और TP347H स्थिर रसायन शास्त्र प्रदान करते हैं; 347/347H विशेष रूप से 427-816 °C के संपर्क के बाद अंतरग्रहीय संक्षारण के लिए मजबूत प्रतिरोध के लिए मान्यता प्राप्त है, और 347H गर्म सेवा के लिए उच्च क्रीप शक्ति जोड़ता है।
चिंता: आप पतली-दीवार वाली सीमलेस ट्यूबों पर आयामी नियंत्रण और निरीक्षण विश्वसनीयता कैसे सुनिश्चित करते हैं?
सख्त आयामी मांग के लिए, हम कोल्ड-फिनिश्ड सीमलेस मार्ग की सलाह देते हैं, जो हॉट-फिनिश्ड टयूबिंग की तुलना में बेहतर ओडी नियंत्रण का समर्थन करता है। प्रत्येक ट्यूब को हाइड्रोस्टैटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण के साथ आपूर्ति की जा सकती है, जो बॉयलर, सुपरहीटर और एक्सचेंजर सर्किट के लिए विशेष रूप से महत्वपूर्ण है जहाँ रिसाव का जोखिम अस्वीकार्य है।
चिंता: जब माध्यम में क्लोराइड होते हैं या जब ड्यूटी का तापमान अधिक होता है तो कौन सा ग्रेड बेहतर होता है?
हम विफलता मोड द्वारा चयन को अलग करते हैं। क्लोराइड-युक्त या हल्के आक्रामक कंडेनसेट के लिए, TP316L को प्राथमिकता दी जाती है क्योंकि इसका 2-3% मोलिब्डेनम पिटिंग और क्रेविस संक्षारण प्रतिरोध में सुधार करता है। उच्च तापमान वाली भाप-पक्ष ड्यूटी के लिए, TP321 और TP347H बेहतर विकल्प हैं क्योंकि स्थिर रसायन शास्त्र और उच्च क्रीप क्षमता थर्मल एक्सपोजर के तहत विश्वसनीयता में सुधार करती है।
निष्पादन मानक
| मानक प्रणाली | संक्षिप्त विवरण |
|---|---|
| ASTM / ASME | ASTM A213 / ASME SA213: बॉयलर, सुपरहीटर और हीट-एक्सचेंजर सेवा के लिए सीमलेस फेरिटिक और ऑस्टेनिटिक मिश्र धातु-स्टील ट्यूब |
| EN | EN 10216-5: दबाव उद्देश्यों के लिए सीमलेस स्टेनलेस स्टील ट्यूब; समकक्ष ऑस्टेनिटिक ट्यूब ग्रेड के लिए आमतौर पर इस्तेमाल किया जाने वाला यूरोपीय मार्ग |
| GOST | GOST 9941: सीमलेस संक्षारण प्रतिरोधी स्टेनलेस स्टील ट्यूब, औद्योगिक और गर्मी प्रतिरोधी अनुप्रयोगों के लिए व्यापक रूप से उपयोग की जाती है |
| JIS | JIS G3463: स्टेनलेस स्टील बॉयलर और हीट-एक्सचेंजर ट्यूब |
| GB | GB/T 13296: बॉयलर और हीट एक्सचेंजर के लिए सीमलेस स्टेनलेस स्टील ट्यूब |
अनुप्रयोग क्षेत्र
विशिष्ट उत्पाद: रिफाइनरी कंडेनसेट कूलिंग के लिए शेल-एंड-ट्यूब हीट एक्सचेंजर ट्यूब बंडल
इस उत्पाद प्रकार के लिए, पॉलिश सीमलेस ऑस्टेनिटिक ट्यूबों को स्वच्छता में सुधार, फाउलिंग प्रतिधारण को कम करने और निरंतर तापमान साइकलिंग के तहत स्थिर लीक-प्रूफ प्रदर्शन बनाए रखने के लिए चुना जाता है। क्लोराइड-संवेदनशील या अधिक संक्षारक कंडेनसेट ड्यूटी में, TP316L को आमतौर पर प्राथमिकता दी जाती है; जहाँ भाप-पक्ष का तापमान अधिक होता है, TP321 या TP347H को निर्दिष्ट किया जा सकता है।
इस उत्पाद प्रकार के लिए, पॉलिश सीमलेस ऑस्टेनिटिक ट्यूबों को स्वच्छता में सुधार, फाउलिंग प्रतिधारण को कम करने और निरंतर तापमान साइकलिंग के तहत स्थिर लीक-प्रूफ प्रदर्शन बनाए रखने के लिए चुना जाता है। क्लोराइड-संवेदनशील या अधिक संक्षारक कंडेनसेट ड्यूटी में, TP316L को आमतौर पर प्राथमिकता दी जाती है; जहाँ भाप-पक्ष का तापमान अधिक होता है, TP321 या TP347H को निर्दिष्ट किया जा सकता है।
रासायनिक संरचना
| ग्रेड | C | Si | Mn | P | S | Cr | Ni | Mo | Ti | Nb+Ta |
|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0-20.0 | 8.0-11.0 | -- | -- | -- |
| TP304L | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0-20.0 | 8.0-12.0 | -- | -- | -- |
| TP316L | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | -- | -- |
| TP321 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0-19.0 | 9.0-12.0 | -- | 5×(C+N) से 0.70 | -- |
| TP347H | 0.04-0.10 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0-19.0 | 9.0-13.0 | -- | -- | 8×C से 1.10 |
यांत्रिक गुण
| ग्रेड | तन्यता ताकत न्यूनतम MPa | उपज ताकत न्यूनतम MPa | बढ़ाव न्यूनतम % | कठोरता अधिकतम। |
|---|---|---|---|---|
| TP304 | 515 | 205 | 35 | 192 HBW / 90 HRB |
| TP304L | 485 | 170 | 35 | 192 HBW / 90 HRB |
| TP316L | 485 | 170 | 35 | 192 HBW / 90 HRB |
| TP321 | 515 | 205 | 35 | 192 HBW / 90 HRB |
| TP347H | 515 | 205 | 35 | 192 HBW / 90 HRB |
समतुल्य ग्रेड संदर्भ
| ASTM A213 ग्रेड | लगभग EN | लगभग JIS | लगभग GB | लगभग GOST |
|---|---|---|---|---|
| TP304 | 1.4301 / 1.4307 | SUS304TB | 06Cr19Ni10 | 08X18H10 |
| TP304L | 1.4307 | SUS304LTB | 022Cr19Ni10 | 03X18H11 |
| TP316L | 1.4404 | SUS316LTB | 022Cr17Ni12Mo2 | 03X17H14M2 |
| TP321 | 1.4541 | SUS321TB | 06Cr18Ni11Ti | 12X18H10T |
| TP347H | 1.4912 / 1.4550 परिवार संदर्भ | SUS347HTB | 07Cr18Ni11Nb | 08X18H12B परिवार संदर्भ |

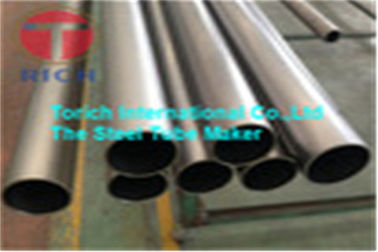

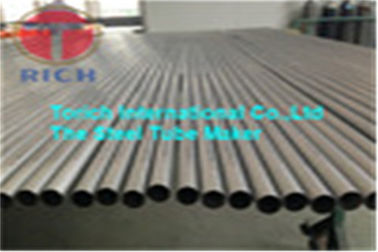

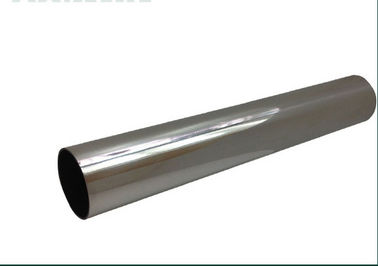

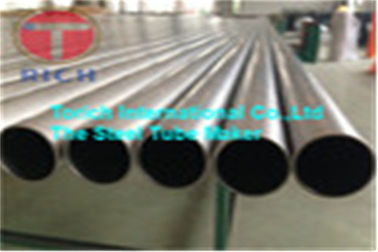

उत्पाद गैलरी
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या आप ट्रेडिंग कंपनी हैं या निर्माता?
उ: निर्माता, व्यापार भी कर सकते हैं।
प्र: आपका डिलीवरी का समय कितना है?
उ: आम तौर पर, यदि माल स्टॉक में है तो 10-15 दिन होते हैं, या यदि माल स्टॉक में नहीं है तो 30-40 दिन होते हैं, यह मात्रा के अनुसार होता है।
प्र: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
उ: हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
प्र: आपके भुगतान की शर्तें क्या हैं?
