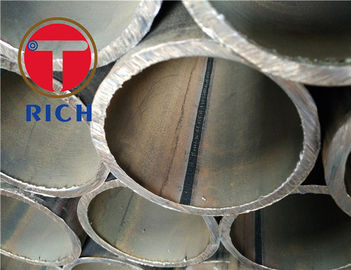

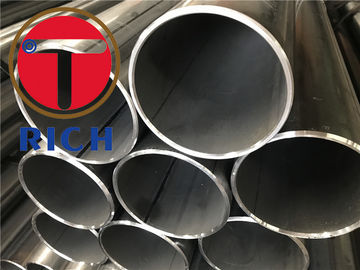

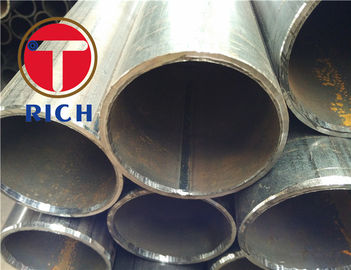

Sae J526 ऑटो प्रशीतन / हाइड्रोलिक के लिए कम कार्बन स्टील ट्यूब वेल्डेड
उत्पाद का विवरण
वेल्डिंग इस्पात टयूबिंग
,इलेक्ट्रिक प्रतिरोध वेल्डेड स्टील ट्यूब
SAE J526 ऑटो रेफ्रिजरेशन, हाइड्रोलिक के लिए वेल्डेड कम कार्बन स्टील ट्यूबिंग
आवेदन: सामान्य ऑटोमोटिव, प्रशीतन, हाइड्रोलिक और अन्य इसी तरह के अनुप्रयोगों के लिए उपयोग किए जाने वाले वेल्डेड एकल दीवार वाले कम कार्बन वाले स्टील के ट्यूबों को शामिल करता है, जिन्हें एक गुणवत्ता के ट्यूबों की आवश्यकता होती है, जो आग लगाने, जलाने,मोती, बनाने और पीसने के लिए।
आकार:लंबाई--2~12m WT--2~4.5mm OD--16~50mm
निर्माण:ट्यूबिंग स्टील की एक एकल पट्टी से बनी होती है, जिसे ट्यूबलर रूप में आकार दिया जाता है, जिसके किनारों को एक उपयुक्त वेल्डिंग प्रक्रिया द्वारा जोड़ा और सील किया जाता है। वेल्डिंग के बाद, the bead shall be removed from theoutside to provide a smooth round surface and the tubing shall be processed in such a manner as to producea finished product which will meet all requirements of this documentआम तौर पर इस प्रकार की ट्यूबें उभरी हुई और सीधी दोनों स्थितियों में उपलब्ध होती हैं। सीधीपन की आवश्यकताओं पर आपूर्तिकर्ता और खरीदार के बीच सहमति होनी चाहिए।
निरीक्षण वस्तुएंः
रासायनिक संरचना
तन्यता परीक्षण
अल्ट्रासोनिक जांच
एड्डी करंट दोष का पता लगाना
झुकने का परीक्षण
सपाट होने का परीक्षण
बाहरी व्यास और दीवार मोटाई की अनुमेय सहिष्णुता (मिमी)
| स्टील ट्यूब का प्रकार | स्टील ट्यूब का आयाम | अनुमेय सहिष्णुता | ||
| मध्यम वर्ग | उच्च वर्ग | |||
| गर्म लुढ़का हुआ (बाहर निकाला और विस्तारित) ट्यूब | बाहरी व्यास D | सभी | ± 1% (मिनट +/-0.50) | - |
| दीवार की मोटाई | सभी | +15%/-12.5% (मिनट +4.5/-4.0) | - | |
| ठंडे ढंग से खींचे गए (ठंडे ढंग से लुढ़काए गए) ट्यूब | बाहरी व्यास D | 6~10 | ±0.2 | ±0.15 |
| >10~30 | ±0.40 | ±0.20 | ||
| >30~50 | ±0.45 | ±0.30 | ||
| >50 | ± 1% | ±0.8% | ||
| दीवार की मोटाई | <1 | ±0.15 | ±0.12 | |
| >1~3 | +15% -10% | +12.5% -10% | ||
| >3 | +12.5% -10% | ±10% | ||
| नोटःबाहरी व्यास के साथ गर्म विस्तारित ट्यूबों के लिए> 35 मिमी, दीवार मोटाई की अनुमेय सहिष्णुता ± 18% है। | ||||
स्टील ट्यूबों के अनुदैर्ध्य यांत्रिक गुण
| नहीं। | स्टील ग्रेड | तन्य शक्ति (Mpa) | उपज बिंदु ((Mpa) | टूटने के बाद लम्बाई ((%) | |
| s<16 | s>16 | ||||
| कम से कम | |||||
| 1 | 10 | 335 से 475 | 205 | 195 | 24 |
| 2 | 20 | 410~550 | 245 | 235 | 20 |
| 3 | Q295 | 430 से 610 | 295 | 285 | 22 |
| 4 | Q345 | ४९०-६६५ | 325 | 315 | 21 |
प्रतिस्पर्धात्मक लाभ:
बाओ स्टील से कच्चे माल का अच्छा स्रोत।
पीओ और समझौते के अनुसार शीघ्र वितरण समय।
मानक और ग्राहक की आवश्यकता के अनुसार उत्पादन करें।
ग्राहक सेवा के लिए अनुभवी निर्यात टीम, 24 घंटे के भीतर त्वरित प्रतिक्रिया।
उत्पादन स्थल:
परीक्षण पद्धति:
तन्यता परीक्षण
सपाट होने का परीक्षण
बहाव विस्तार परीक्षण
आयामी निरीक्षण
असमानता माप
दृश्य जांच
विनाशकारी परीक्षण
a. अनुदैर्ध्य दोषों के लिए परीक्षण-
- एड्डी करंट परीक्षण - EN10246-3, स्तर E3
- अल्ट्रासोनिक परीक्षण - EN10246-7, स्तर U3
बी. लीक-टाइटनेस
- लीक-टाइटनेस के सत्यापन के लिए गैर-विनाशकारी परीक्षण EN10246-1 के अनुसार किया जाएगा
EN10305 सामान्य शीर्षक के तहत निम्नलिखित भागों में शामिल है "सटीक अनुप्रयोगों के लिए स्टील ट्यूब - तकनीकी वितरण शर्तें "
भाग 1: सीमलेस कोल्ड ड्रॉ ट्यूब
भाग 2: वेल्डेड कोल्ड ड्रॉ ट्यूब
भाग 3: शीत आकार के वेल्डेड ट्यूब
भाग 4: हाइड्रोलिक और वायवीय बिजली प्रणालियों के लिए सीमलेस कोल्ड ड्रॉ ट्यूब
भाग 5: वेल्डेड और कोल्ड साइज स्क्वायर और रेक्टांगल ट्यूब
भाग 6: हाइड्रोलिक और वायवीय शक्ति प्रणालियों के लिए वेल्डेड कोल्ड ड्रॉ ट्यूब
विनियामक संदर्भः
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी आपूर्ति आवश्यकताएं
EN10027-1, इस्पात के लिए नामकरण प्रणाली - भाग 1 : इस्पात के नाम, मुख्य प्रतीक
EN10027-2, इस्पात के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली।
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10233, धातु सामग्री - ट्यूब - समतल परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 1:हाइड्रोलिक लीक-टाइटनेस सत्यापन के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का स्वचालित विद्युत चुम्बकीय परीक्षण
EN10246-3, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 3: दोषों का पता लगाने के लिए निर्बाध और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूबों का स्वचालित धुरी प्रवाह परीक्षण
EN10246-5स्टील के ट्यूबों का विनाशकारी परीक्षण - भाग 5:पूर्ण परिधीय चुंबकीय ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण, अनुदैर्ध्य अपूर्णताओं का पता लगाने के लिए सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड) फेरोमैग्नेटिक स्टील ट्यूबों का परीक्षण
EN10246-7, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और 2 के विनाशकारी परीक्षण कर्मियों की योग्यता और दक्षता।
एन आई एस ओ 377, स्टील और स्टील उत्पाद - यांत्रिक परीक्षण के लिए नमूने और परीक्षण टुकड़ों का स्थान और तैयारी (आई एस ओ 377:1997)
एन आई एस ओ 2566-1, स्टील - लम्बाई के मूल्यों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु वाले स्टील्स (EN102566-1:1984)
एन 10168, लौह और इस्पात उत्पाद - निरीक्षण दस्तावेज - सूची जानकारी और विवरण
ENV10220, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और द्रव्यमान प्रति इकाई लंबाई
EN10266, स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले प्रोसेसर - उत्पाद मानकों में उपयोग के लिए परिभाषाएं और प्रतीक
एन आई एस ओ 4287, ज्यामितीय उत्पाद विनिर्देश (जीपीएस) - सतह बनावटः प्रोफाइल विधि - शब्द, परिभाषा और सतह बनावट पैरामीटर (आईएसओ 4287:1997)
-
