डोम वेल्डेड स्टील ट्यूब कोल्ड अब्सोर्बर्स के लिए कोल्ड ड्रिंक स्मूद आईडी टॉलरेंस

उत्पाद विवरण

मोटरसाइकिल सदमे अवशोषक के लिए EN10305-2 डोम पाइप

EN10305-2 परिशुद्धता कोल्ड ड्रिंक स्टील ट्यूब वेल्डेड

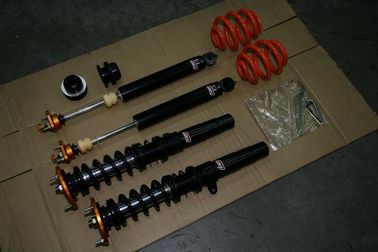

आवेदन: ऑटो उद्योग के लिए / मशीनरी के उपयोग के लिए / तेल सिलेंडर ट्यूब / मोटरसाइकिल सदमे अवशोषक
ऑटो शॉक एब्जॉर्बर इनर सिलेंडर / टेलीस्कोपिक सिलिंडर

आकार सीमा: OD: 6-350 मिमी WT: 1-35 मिमी L: अधिकतम 12000 मिमी

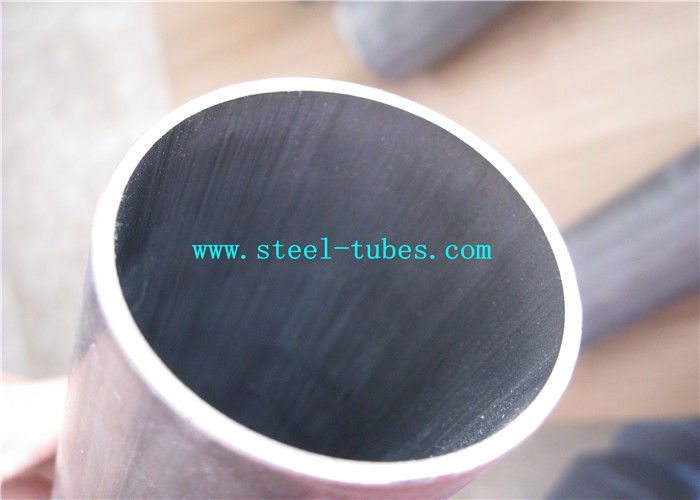

विशेषता: चिकनी आईडी सहिष्णुता और खुरदरापन के साथ उच्च परिशुद्धता

स्टील ग्रेड और रासायनिक संरचनाएं

आरएमएम: तन्यता ताकत; रेह: ऊपरी उपज ताकत; एक: अस्थिभंग के बाद बढ़ाव
बी 1 एमपीए = 1 एन / मिमी 2
ग। फिनिशिंग पास में ठंड के काम की डिग्री के आधार पर उपज ताकत लगभग तन्य शक्ति जितनी अधिक हो सकती है।
गणना के प्रयोजनों के लिए निम्नलिखित संबंधों की सिफारिश की जाती है:
डिलीवरी की स्थिति के लिए + C: ReH :0.8 Rm
डिलीवरी की स्थिति के लिए + नियंत्रण रेखा: ReH ≥0.7 Rm
डी गणना प्रयोजनों के लिए निम्नलिखित संबंध की सिफारिश की है: ReH calculation0.5Rm
ई बाहर व्यास e30 मिमी और दीवार मोटाई के साथ ट्यूबों के लिए the3 मिमी ReH न्यूनतम मान इस तालिका में दिए गए मानों से 10Mpa कम हैं
नोट: विशेष स्टील ग्रेड भी उपलब्ध है, ग्राहक के अनुरोध के अनुसार।

के आवेदन के लिए:

EN10305-2 मैकेनिकल / ऑटोमोटिव एप्लिकेशन के लिए सटीक कोल्ड ड्रिंक स्टील ट्यूब के साथ वेल्डेड स्टील ट्यूब

EN10305-2 परिशुद्धता कोल्ड ड्रिंक स्टील ट्यूब वेल्डेड
आवेदन: ऑटो उद्योग के लिए / मशीनरी के उपयोग के लिए / तेल सिलेंडर ट्यूब / मोटर साइकिल शॉक अवशोषक, भीतरी सिलेंडर / दूरबीन सिलेंडरों

त्वरित विवरण:
आकार सीमा: OD: 6-350 मिमी WT: 1-35 मिमी L: अधिकतम 12000 मिमी

स्टील ग्रेड: E195, E237, E275, E355,

विवरण:

ERW + DOM

ट्यूब को विद्युत वेल्डेड प्री-ट्यूब से कोल्ड ड्रॉइंग या अन्य उपयुक्त प्रक्रियाओं द्वारा निर्मित किया जाता है।

पूर्व ट्यूब बनाने से पहले फ्लैट लुढ़का स्ट्रिप्स की लंबाई में शामिल होने के लिए उपयोग किए जाने वाले वेल्ड में ट्यूब शामिल नहीं हैं

विवरण:

यांत्रिक टयूबिंग गर्म या कोल्ड रोल्ड स्टील से किया जाता है।

यांत्रिक ट्यूबिंग के रूप में उपयोग के लिए विद्युत-प्रतिरोध-वेल्डेड कम कार्बन स्टील ट्यूबिंग शामिल है

फायदा:

अच्छी सांद्रता, निर्बाध से बेहतर कीमत।

स्टील ग्रेड और रासायनिक संरचनाएं

आरएमएम: तन्यता ताकत; रेह: ऊपरी उपज ताकत; एक: अस्थिभंग के बाद बढ़ाव
बी 1 एमपीए = 1 एन / मिमी 2
ग। फिनिशिंग पास में ठंड के काम की डिग्री के आधार पर उपज ताकत लगभग तन्य शक्ति जितनी अधिक हो सकती है।
गणना के प्रयोजनों के लिए निम्नलिखित संबंधों की सिफारिश की जाती है:
डिलीवरी की स्थिति के लिए + C: ReH :0.8 Rm
डिलीवरी की स्थिति के लिए + नियंत्रण रेखा: ReH ≥0.7 Rm
डी गणना प्रयोजनों के लिए निम्नलिखित संबंध की सिफारिश की है: ReH calculation0.5Rm
ई बाहर व्यास e30 मिमी और दीवार मोटाई के साथ ट्यूबों के लिए the3 मिमी ReH न्यूनतम मान इस तालिका में दिए गए मानों की तुलना में 10 मीटर कम हैं
नोट: विशेष स्टील ग्रेड भी उपलब्ध है, ग्राहक के अनुरोध के अनुसार।

अनुप्रयोगों:

ऑटो उद्योग / मशीनरी उपयोग के लिए / तेल सिलेंडर ट्यूब / मोटरसाइकिल शॉक अवशोषक

आंतरिक सिलेंडर / टेलीस्कोपिक सिलेंडर

प्रतिस्पर्धात्मक लाभ:

बाओ स्टील से कच्चे माल का अच्छा स्रोत।

पीओ और समझौते के अनुसार शीघ्र वितरण समय।

मानक और ग्राहक की आवश्यकता के अनुसार बिल्कुल उत्पादन करें।

ग्राहक सेवा के लिए अनुभवी निर्यात टीम, 24 घंटे के भीतर त्वरित जवाब।

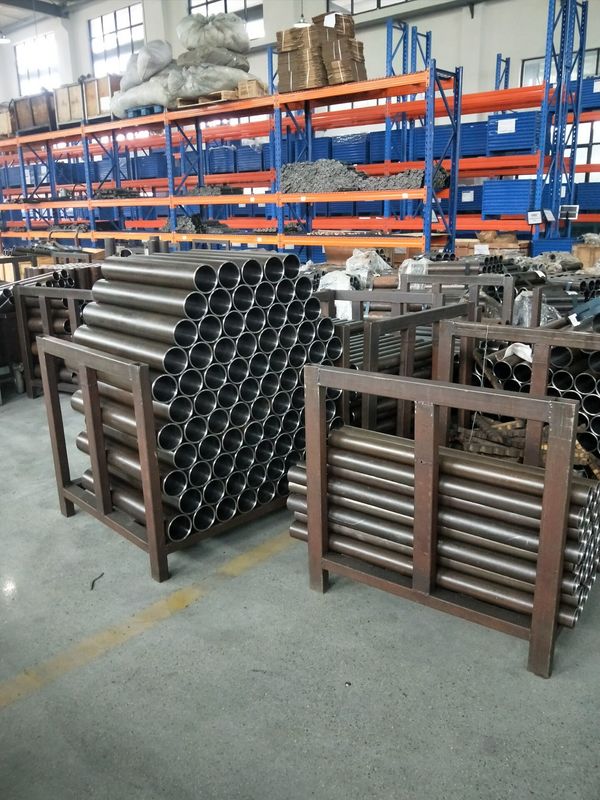

उत्पादन केंद्र:

परीक्षण विधियाँ:

तन्यता परीक्षण

चपटा परीक्षण

बहाव का विस्तार परीक्षण

आयामी निरीक्षण

खुरदरापन माप

दृश्य परीक्षा

विनाशकारी परीक्षण नहीं

ए। अनुदैर्ध्य खामियों के लिए टेस्ट-

- एड़ी वर्तमान परीक्षण - EN10246-3, स्तर E3

- अल्ट्रासोनिक परीक्षण - EN10246-7, स्तर U3

ख। रिसाव तंगी

- रिसाव-जकड़न के सत्यापन के लिए गैर-विनाशकारी परीक्षण EN10246-1 के अनुसार किया जाएगा

EN10305 सामान्य शीर्षक के तहत निम्नलिखित भागों के होते हैं "सटीक अनुप्रयोगों के लिए स्टील ट्यूब - तकनीकी वितरण की स्थिति"

भाग 1: निर्बाध कोल्ड ड्रिंक ट्यूब

भाग 2: वेल्डेड कोल्ड ड्रिंक ट्यूब

भाग 3: वेल्डेड कोल्ड साइज ट्यूब

भाग 4: हाइड्रोलिक और वायवीय विद्युत प्रणालियों के लिए निर्बाध कोल्ड ड्रिंक ट्यूब

भाग 5: वेल्डेड और कोल्ड साइज़ स्क्वायर और आयताकार ट्यूब

भाग 6: हाइड्रोलिक और वायवीय विद्युत प्रणालियों के लिए वेल्डेड कोल्ड ड्रिंक ट्यूब

मानक संदर्भ:

EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश के तापमान पर परीक्षण की विधि

EN10020, स्टील के ग्रेड की परिभाषा और वर्गीकरण

EN10021, स्टील और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताएं

EN10027-1, स्टील के लिए पदनाम प्रणाली - भाग 1: स्टील के नाम, प्रमुख प्रतीक

EN10027-2, स्टील के लिए पदनाम प्रणाली - भाग 2: संख्यात्मक प्रणाली

EN10052, फेरस उत्पादों के लिए गर्मी उपचार शर्तों की शब्दावली।

EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार

EN10233, धातु सामग्री - ट्यूब - चपटा परीक्षण

EN10234, धातु सामग्री - ट्यूब - बहाव का विस्तार परीक्षण

EN10246-1, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 1: हाइड्रोलिक रिसाव-जकड़न के सत्यापन के लिए निर्बाध और वेल्डेड (जलमग्न चाप-वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का स्वचालित विद्युत चुम्बकीय परीक्षण

EN10246-3, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 3: खामियों का पता लगाने के लिए सीमलेस और वेल्डेड (जलमग्न चाप-वेल्डेड को छोड़कर) की स्वचालित एड़ी चालू परीक्षण

EN10246-5, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 5: अनुदैर्ध्य खामियों का पता लगाने के लिए सीमलेस और वेल्डेड (एक्सेप्टेड जलमग्न आर्क-वेल्डेड) फेरोमैग्नेटिक स्टील ट्यूब का स्वत: पूर्ण परिधीय मैग्नेटिक्स ट्रांसड्यूसर / फ्लक्स रिसाव परीक्षण

EN10246-7, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - स्तर 1 और 2 के गैर-विनाशकारी परीक्षण कर्मियों की योग्यता और क्षमता।

एन ISO377, इस्पात और इस्पात उत्पाद - स्थान और यांत्रिक परीक्षण के लिए नमूनों और परीक्षण के टुकड़ों की तैयारी (आईएसओ 377: 1997)

एन आईएसओ 2566-1, स्टील - बढ़ाव मूल्यों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु स्टील्स (EN102566-1: 1984)

एन 10168, लौह और इस्पात उत्पाद - निरीक्षण दस्तावेज - सूची की जानकारी और विवरण

ENV10220, निर्बाध और वेल्डेड स्टील ट्यूब - आयाम और प्रति इकाई लंबाई जनता

EN10266, स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले अनुभाग - उत्पाद मानकों में उपयोग के लिए परिभाषाएं और प्रतीक

एन आईएसओ 4287, ज्यामितीय उत्पाद विनिर्देश (जीपीएस) - भूतल बनावट: प्रोफ़ाइल विधि - शर्तें, परिभाषा और सतह बनावट पैरामीटर (आईएसओ 4287: 1997)
