| ब्रांड नाम: | Torich |
| मॉडल संख्या: | एएसटीएम A213 |
| एमओक्यू: | 1TON |
| कीमत: | $1200-$1500 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 5000 टन प्रति वर्ष |

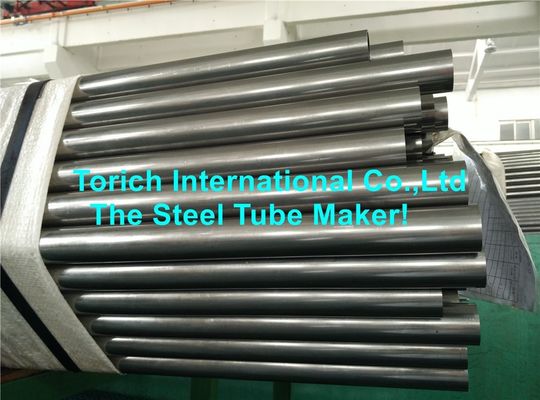

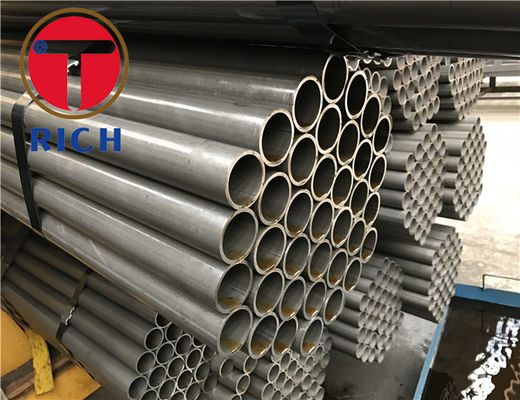

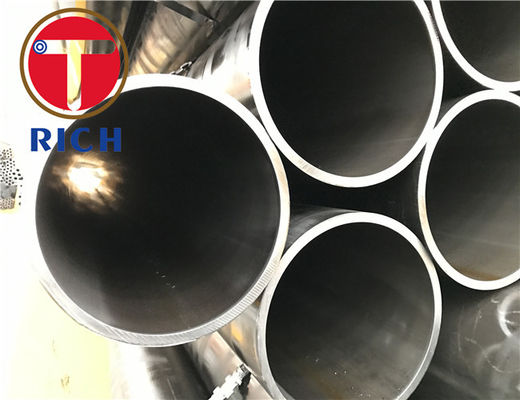

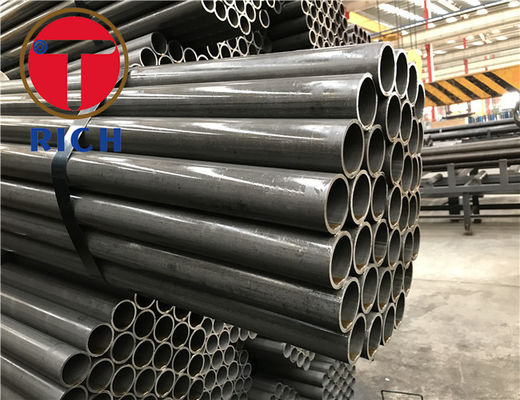

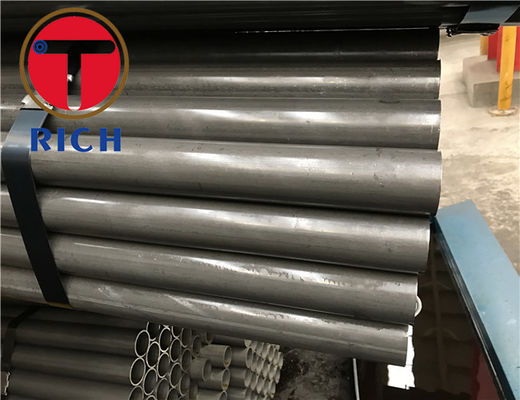

एएसटीएम ए 213 बॉयलर / हीट एक्सचेंजर एनील्ड अचारित स्टेनलेस सीमलेस स्टील ट्यूब
| उत्पाद का नाम | बॉयलर स्टील ट्यूब |
| सामग्री | 304 316 T11 T22 |
| प्रकार
| सीमल्स |
| मानक | एएसटीएम ए 213 |
| ग्रेड | 304, 304L, 316L, 321, 347, 904L |
| आकार | 5-420 मिमी |
| लम्बाई | 800 मिमी - 11800 मिमी |
| प्रयुक्त | बोइलर, हीट एक्सचेंजर |
सीमलेस स्टेनलेस बॉयलर ट्यूब के लिए सहिष्णुताः
| उत्पादन विधि | आकार ((मिमी) | सहिष्णुता | |
| गर्म लुढ़काव (एक्सट्रूज़न) | ओवरडोज | ≤ 140 | ±1.25% |
| >140 | ±1.0% | ||
| WT | ≤10 | ±12.5% | |
| >10 | ±15% | ||
| ठंडा खींचा ((ठंडा लुढ़का हुआ) | ओवरडोज | 8 से 30 | ±0.20 मिमी |
| >30~50 | ±0.30 मिमी | ||
| >50 | ±0.8% | ||
| WT | 1.0~3 | +12% -10% | |
| >3.0 | ±10 | ||
316 स्टेनलेस स्टील.रचना
| ग्रेड | सी | एमएन | हाँ | पी | एस | सीआर | मो | नि | एन | |
|---|---|---|---|---|---|---|---|---|---|---|
| 316 | मिन | - | - | - | 0 | - | 16.0 | 2.00 | 10.0 | - |
| अधिकतम | 0.08 | 2.0 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | 0.10 | |
| 316L | मिन | - | - | - | - | - | 16.0 | 2.00 | 10.0 | - |
| अधिकतम | 0.03 | 2.0 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | 0.10 | |
| 316H | मिन | 0.04 | 0.04 | 0 | - | - | 16.0 | 2.00 | 10.0 | - |
| अधिकतम | 0.10 | 0.10 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | - |
| ग्रेड | तन्यता Str (MPa) min | उपज स्ट्र 0.2% सबूत (एमपीए) मिनट | लम्बा (% 50 मिमी में) मिनट | कठोरता | |
|---|---|---|---|---|---|
| रॉकवेल बी (एचआर बी) अधिकतम | ब्रिनेल (एचबी) अधिकतम | ||||
| 316 | 515 | 205 | 40 | 95 | 217 |
| 316L | 485 | 170 | 40 | 95 | 217 |
| 316H | 515 | 205 | 40 | 95 | 217 |
| ग्रेड | घनत्व ((kg/m3) | लोचदार मॉड्यूल (जीपीए) | थर्मल विस्तार का औसत सह-प्रभाव (μm/m/°C) | थर्मल चालकता (W/m.K) | विशिष्ट गर्मी 0-100 °C (J/kg.K) | विद्युत प्रतिरोध (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0-100 °C | 0-315 °C | 0-538 °C | 100 °C पर | 500 °C पर | |||||
| 316/L/H | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21.5 | 500 | 740 |
स्टील पाइप के अनुदैर्ध्य यांत्रिक गुणों का ताप उपचार मानक के अनुसार किया जाना चाहिए।
| सामग्री | तन्यता शक्ति एमपीए ≥ | उपज शक्ति एमपीए ≥ | लम्बाई % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
कठोरता:
उन ट्यूबों के लिए जिनकी W.T. ≥2 mm है, रॉकवेल कठोरता परीक्षण किए जाने चाहिए।
निर्बाध बॉयलर ट्यूबों के परीक्षण:
1झुकने का परीक्षण:
ट्यूबों को झुकाव परीक्षण तब करना चाहिए जब ओडी ≤22 मिमी हो। झुकाव कोण 90 डिग्री है, और झुकने की त्रिज्या स्टील ट्यूब के बाहरी व्यास का 6 गुना है।
2हाइड्रोलिक परीक्षण;
एडी करंट परीक्षण, अल्ट्रासोनिक परीक्षण हाइड्रोलिक परीक्षणों के बजाय इस्तेमाल किया जा सकता है। जब एडी करंट परीक्षण, GB/T 7735-1995 Gr. A का पालन किया जाना चाहिए; जब अल्ट्रासोनिक परीक्षण, GB/T 5777-1996 Gr.C8 का पालन किया जाना चाहिए.
3समतल करने का परीक्षण
4फ्लैंगिंग परीक्षण
5. विस्तार परीक्षण
