उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Torich
प्रमाणन:
ISO9001
मॉडल संख्या:
एएसटीएम A213

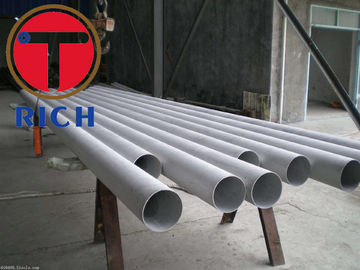

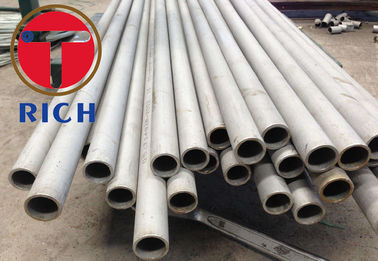

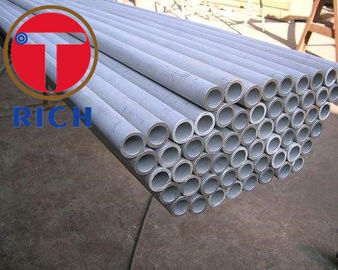

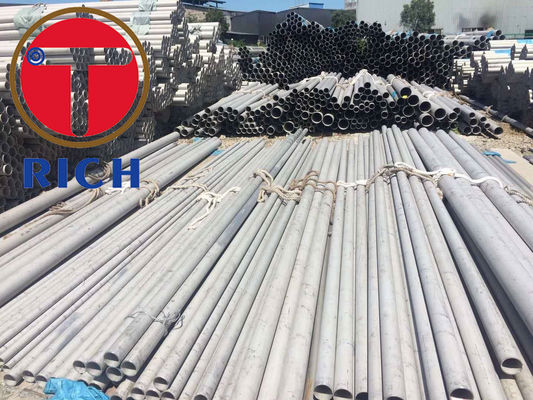

A213 बॉयलर/हीट एक्सचेंजर के लिए स्टेनलेस सीमलेस स्टील ट्यूब एनील्ड अचारित
बॉयलर और हीट एक्सचेंजर के लिए सीमलेस स्टेनलेस स्टील ट्यूब, चीनी राष्ट्रीय मानक GB13296-91 के अनुसार बनाए जाते हैं।
GB13296-91 एक मानक है जो सीमलेस स्टेनलेस स्टील पाइप के लिए लागू होता है जिसका उपयोग बॉयलर और हीट एक्सचेंजर के लिए किया जाता है।
GB13296-1991 बॉयलर, हीट एक्सचेंजर के लिए सीमलेस स्टेनलेस स्टील ट्यूब
0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
तकनीकी मानक:GB13296-91
सीमलेस स्टेनलेस बॉयलर ट्यूब के लिए सहिष्णुताः
| उत्पादन विधि | आकार ((मिमी) | सहिष्णुता | |
| गर्म लुढ़काव (एक्सट्रूज़न) | ओवरडोज | ≤ 140 | ±1.25% |
| >140 | ±1.0% | ||
| WT | ≤10 | ±12.5% | |
| >10 | ±15% | ||
| ठंडा खींचा ((ठंडा लुढ़का हुआ) | ओवरडोज | 8 से 30 | ±0.20 मिमी |
| >30~50 | ±0.30 मिमी | ||
| >50 | ±0.8% | ||
| WT | 1.0~3 | +12% -10% | |
| >3.0 | ±10% | ||
लम्बाईः
लंबाई या सामान्य स्टील ट्यूबः
गर्म रोलिंग (एक्सट्रूज़न) ट्यूबः 3~12 मीटर
ठंडा खींचा ((ठंडा लुढ़का हुआ) ट्यूबः 3 ~ 8 मीटर
पानी के पाइप और बॉयलर स्टील पाइप के लिए लंबाईः
गर्म रोलिंग (एक्सट्रूज़न) ट्यूबः 4~12 मीटर
ठंडे ढंग से खींचा गया (Cold Rolled) ट्यूबः 4~8 मीटर
झुकने की सहिष्णुता:
WT≤15mm, झुकना≤1.5mm/m
WT>15 मिमी, झुकना≤2.0 मिमी/मी
अंत का आकारः
पाइप के दोनों सिरों को सही कोण पर काटा जाना चाहिए, और burrs को दूर
यांत्रिक गुण
स्टील पाइप के अनुदैर्ध्य यांत्रिक गुणों का ताप उपचार मानक के अनुसार किया जाना चाहिए।
| सामग्री | तन्यता शक्ति एमपीए ≥ | उपज शक्ति एमपीए ≥ | लम्बाई % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
कठोरता:
उन ट्यूबों के लिए जिनकी W.T. ≥2 mm है, रॉकवेल कठोरता परीक्षण किए जाने चाहिए।
निर्बाध बॉयलर ट्यूबों के परीक्षण:
1झुकने का परीक्षण:
ट्यूबों को झुकाव परीक्षण तब करना चाहिए जब ओडी ≤22 मिमी हो। झुकाव कोण 90 डिग्री है, और झुकने की त्रिज्या स्टील ट्यूब के बाहरी व्यास का 6 गुना है।
2हाइड्रोलिक परीक्षण;
एडी करंट परीक्षण, अल्ट्रासोनिक परीक्षण हाइड्रोलिक परीक्षणों के बजाय इस्तेमाल किया जा सकता है। जब एडी करंट परीक्षण, GB/T 7735-1995 Gr. A का पालन किया जाना चाहिए; जब अल्ट्रासोनिक परीक्षण, GB/T 5777-1996 Gr.C8 का पालन किया जाना चाहिए.
3समतल करने का परीक्षण
4फ्लैंगिंग परीक्षण
5. विस्तार परीक्षण
