| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | एएसटीएम A249 |
| एमओक्यू: | 1000kgs |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति वर्ष 50,000 टन |

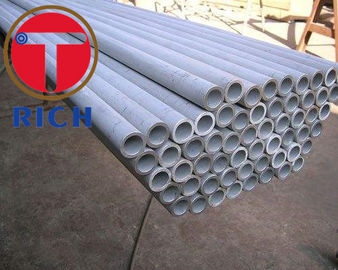

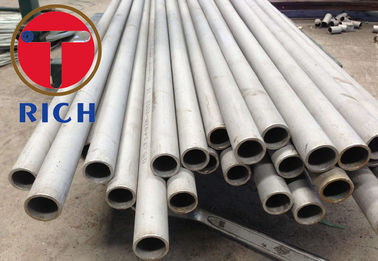

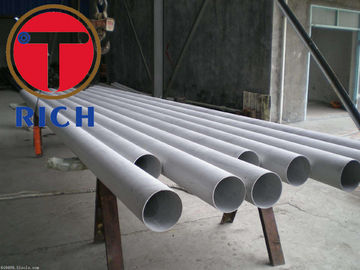

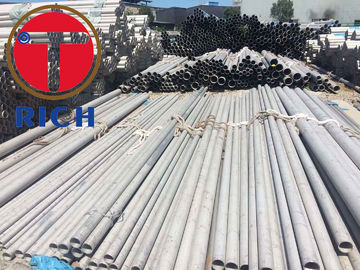

ASTM A249 304 316 बॉयलर / हीट एक्सचेंजर के लिए वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील ट्यूब
आकारः
ओडीः 1/8 इंच (3.2 मिमी) से 5 इंच (127 मिमी)
WT: 0.015 से 0.320 इंच (0.4 से 8.1 मिमी)
ग्रेड:
TP304H, TP309H, TP310H, TP316H, TP312H, TP347H और TP348H।
TP304, TP309S, TP310S, TP310Cb, TP316, TP321, TP347, TP348
उच्च तापमान सेवा के लिए जैसे कि सुपरहीटर और रिहीटर के लिए
आवेदनः
बॉयलर, सुपरहीटर, हीट एक्सचेंजर, कंडेनसर ट्यूब
ऑस्टेनिटिक स्टेनलेस स्टील, तापमान सेवा अनुप्रयोग, उच्च तापमान अनुप्रयोग
विनिर्माण:
ट्यूबों को एक स्वचालित वेल्डिंग प्रक्रिया द्वारा भरने वाली धातु के बिना फ्लैट-रोल्ड स्टील से बनाया जाता है।
वेल्डिंग के बाद और अंतिम गर्मी उपचार से पहले, ट्यूबों को वेल्ड और साधारण धातु पर या वेल्ड धातु में ठंडा काम किया जाता है
परीक्षण और निरीक्षण:
तनाव परीक्षण
सपाट होने का परीक्षण
फ्लैंज परीक्षण
रिवर्स-बेंड परीक्षण
कठोरता परीक्षण
हाइड्रोस्टैटिक या विनाशकारी विद्युत परीक्षण
अनाज का आकार
तालिका 1 ऑस्टेनिटिक संक्षारण प्रतिरोधी स्टील्स की रासायनिक संरचना,% द्वारा द्रव्यमान
| स्टील ग्रेड | सी अधिकतम | हाँ | एमएन | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | एनबी | नि | टि | अन्य | ||
| स्टील का नाम | स्टील संख्या | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 17.50 से 19.50 | - | - | - | 8.00 से 10 तक00c | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 18.00 से 20 तक00 | - | - | - | 10.00 से 12 तक00d | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12-0.22 | 17.00 से 19 तक50 | - | - | - | 8.50 से 11.50 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 17.00 से 19 तक50 | - | - | - | 8.00 से 10 तक50 | - | - | |
| X6CrNiTi18 -10 | 1.4541 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 से 19 तक00 | - | - | - | 9.00 से 12 तक00d | 5xC करने के लिए 0.70 | - | |
| X6CrNiNb18 -10 | 1.4550 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 से 19 तक00 | - | - | 10xC करने के लिए 1.00 | 9.00 से 12 तक00d | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤0.25 | ≤2.00 | 0.025 | 0.010 | ≤0.11 | 24.00 से 26 तक00 | - | ≤0.20 | - | 20.00 से 22 तक00 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 16.50 से 18.50 | - | 2.00 से 2.50 | - | 10.00 से 13 तक00e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 16.50 से 18.50 | - | 2.00 से 2.50 | - | 10.00 से 13 तक00 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤0.70 | ≤2.00 | 0.025 | 0.010 | 0.10 से 0.16 | 24.00 से 26 तक00 | - | 2.00 से 2.50 | - | 21.00 से 23.00 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | - | 16.50 से 18.50 | - | 2.00 से 2.50 | - | 10.50 से 13.50c | 5xC करने के लिए 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 16.50 से 18.50 | - | 2.00 से 2.50 | 10xC-1.00 | 10.50 से 13.50 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12 से 0.22 | 16.50 से 18.50 | - | 2.00 से 3.00 | - | 11.00 से 14 तक00d | - | - | |
| X3CrNiMo17 -13-3 | 1.4436 | 0.05 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 16.50 से 18.50 | - | 2.00 से 3.00 | - | 10.50 से 13.00d | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 17.00 से 19 तक00 | - | 2.00 से 3.00 | - | 12.50 से 15.00 | - | - | |
| X2CrNiMoN17 -13-5 | 1.4439 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12 से 0.22 | 16.50 से 18.50 | - | 4.00 से 5.00 | - | 12.50 से 14 तक50 | - | - | |
| स्टील ग्रेड | सी अधिकतम | हाँ | एमएन | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | एनबी | नि | टि | अन्य | ||
| स्टील का नाम | स्टील का नाम | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.11 | 26.00 से 28 तक00 | 0.70 करने के लिए 1.50 | 3.00 करने के लिए 4.00 | - | 30.00 करने के लिए 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.15 | 19.00 से 21 तक00 | 1.20 करने के लिए 2.00 | 4.00 करने के लिए 5.00 | - | 24.00 करने के लिए 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤0.70 | ≤1.00 | 0.030 | 0.010 | 0.18 से 0.25 | 19.50 से 20.50 | 0.50 करने के लिए 1.00 | 6.00 करने के लिए 7.00 | - | 17.50 करने के लिए 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤0.50 | ≤1.00 | 0.030 | 0.010 | 0.15 से 0.25 | 19.00 से 21 तक00 | 0.50 करने के लिए 1.50 | 6.00 करने के लिए 7.00 | - | 24.00 करने के लिए 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤0.70 | ≤1.00 | 0.020 | 0.015 | - | 20.00 से 23.00 | - | - | - | 32.00 करने के लिए 35.00 | 8x ((C+N) 0 तक।60 | अल:0.15 0 तक।45 | |
विकल्प 3:0.015% से 0.030% तक सल्फर सामग्री निर्दिष्ट है.
| |||||||||||||||
पूरक आवश्यकताएं
S1 - तनाव मुक्त एनील्ड ट्यूब
S2 - न्यूनतम दीवार ट्यूब
S3- पानी के नीचे हवा के दबाव का परीक्षण
S4 - स्थिर ताप उपचार
S5 - असमंजसित ट्यूब
S6 - अंतरग्रंथिगत संक्षारण परीक्षण
S7 - वेल्ड क्षय परीक्षण
S8 - विशेष अनुप्रयोग
S9 - ASME अनुरोध के अनुसार वेल्डिंग ट्यूबिंग का अतिरिक्त परीक्षण
संदर्भित दस्तावेज:
एएसटीएम मानक:
एएसटीएम ए२६२ ऑस्टेनिक स्टेनलेस स्टील्स में इंटरग्रैन्युलर अटैक के प्रति संवेदनशीलता का पता लगाने के लिए प्रथाएं
ASTM A480/ A480M फ्लैट रोल्ड स्टेनलेस स्टील प्लेट, शीट और स्ट्रिप के लिए सामान्य आवश्यकताओं के लिए विनिर्देश
एएसटीएम ए१०१६/ ए१०१६एम फेरीटिक मिश्र धातु इस्पात, ऑस्टेनिटिक मिश्र धातु इस्पात और स्टेनलेस स्टील ट्यूबों के लिए सामान्य आवश्यकताओं के लिए विनिर्देश
E 112 औसत अनाज आकार निर्धारित करने के लिए परीक्षण विधियाँ
E213 धातु पाइप और ट्यूबिंग की अल्ट्रासोनिक जांच के लिए अभ्यास
E273 वेल्डेड पाइप और ट्यूबिंग के वेल्ड जोन की अल्ट्रासोनिक जांच के लिए अभ्यास
E527 धातुओं और मिश्र धातुओं की संख्या के लिए अभ्यास (UNS)
