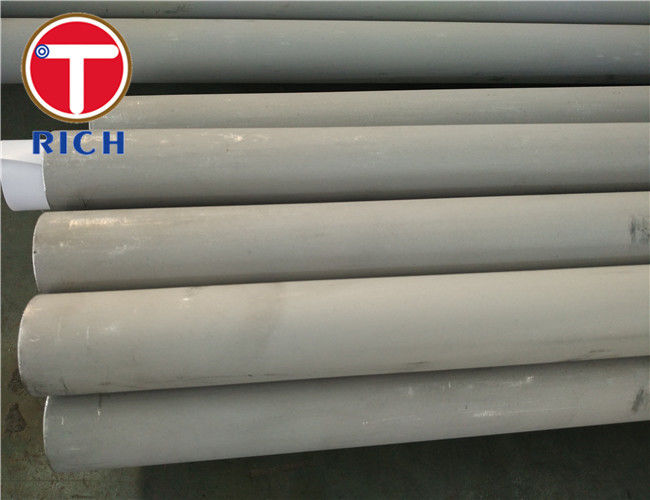

हीट एक्सचेंजर्स / कंडेनसर 304 316 के लिए 2 इंच स्टेनलेस स्टील ट्यूब
उत्पाद का विवरण
स्टेनलेस स्टील के दौर ट्यूब
,large diameter stainless steel tube
हीट एक्सचेंजर/कंडेन्सर के लिए 2 इंच स्टेनलेस स्टील पाइप 304 316
ग्रेड:UNS N02200, UNS N02201
उत्पादनःठंडे काम, गर्म काम
आकार सीमाःO.D.:6-127mm W.T.:1-30mm L: ग्राहक की आवश्यकता के अनुसार
| तालिका 2 रासायनिक आवश्यकताएं | ||||||||||||
| रासायनिक संरचना | संरचना, % | |||||||||||
| तत्व | निकेल (UNS N02200) | कम कार्बन वाला निकेल (UNS N02201) | ||||||||||
| एक मिनट | 99.00 | 99.00 | ||||||||||
| कु | 0.25 | 0.25 | ||||||||||
| फे | 0.40 | 0.40 | ||||||||||
| Mn, अधिकतम | 0.35 | 0.35 | ||||||||||
| C, अधिकतम | 0.15 | 0.02 | ||||||||||
| हाँ, अधिकतम | 0.35 | 0.35 | ||||||||||
| S, अधिकतम | 0.01 | 0.01 | ||||||||||
वितरण की शर्तें:
| प्रतीक | वितरण की शर्तों के प्रकार | सतह की स्थिति |
| एचएफडी | गर्म समाप्त गर्मी से इलाज किया, डेस्कल | धातु से शुद्ध |
| सीएफडी | ठंडे ढंग से समाप्त गर्मी से इलाज किया गया, डेस्केलेटेड | धातु से शुद्ध |
| सीएफए | ठंडा समाप्त उज्ज्वल एनील्ड | धातु के रूप में चमकदार |
| सीएफजी | ठंडा समाप्त गर्मी उपचार, पीस | धातु के रूप में उज्ज्वल जमीन, प्रकार और असमानता की डिग्री पूछताछ और आदेश के समय पर सहमत किया जाना चाहिए |
| सीपीएफ | ठंडा समाप्त गर्मी उपचार, पॉलिश | धातु से चमकदार पॉलिश, प्रकार और कठोरता की डिग्री पूछताछ और आदेश के समय पर सहमत किया जाना चाहिए |
| a पूछताछ और आदेश के समय विभिन्न शर्तों के संयोजन पर सहमति हो सकती है
b चिह्न प्रकार की स्थिति के लिए संक्षिप्त रूप हैं। उदाहरण: सीडीएफ =सीबूढ़ाFआरंभ कियाDबढ़ी हुई
c पूछताछ और आदेश में यह दर्शाया जाएगा कि क्या आंतरिक या बाहरी भागों पर असमानता की आवश्यकता लागू होती है बाहरी ट्यूब सतह, या आंतरिक और बाहरी | ||
प्रकार एकः अचार पाइप
आकारOD:0.23''-80' ((5.8-2032 मिमी)
डब्ल्यू टी:0.01'-1.125' ((0.25-28 मिमी)
ANSI/ASME आकार के रूप में नीचे,
एनपीएस1/8''-80'SCH:5/5s,10/10s,20/20s,40/40s,80/80s,120/120s,160/160s ANSI B36.19/36 के अनुसार।10
अन्य मानक आकार के लिए तैयार विकल्प है।
लम्बाईग्राहक के अनुरोध के अनुसार।
मानक:JIS DIN GB BS ASTM ((ASME) आदि
सतह खत्म: एनील्ड,पॉलिश,ब्रश आदि
आवेदनद्रव और गैस परिवहन संरचना और मशीनिंग के लिए।
पैकिंग:प्लाईवुड केस या बंडल।
प्रकार दो: ब्राइट एनील्ड ट्यूब
आकार: ओडी रेंज:6-50.8 मिमी डब्ल्यूटी रेंजः0.71-3.68 मिमी लंबाई:6-24 मीटर
मानक:ASTM A249, EN 10217-7, आदि
प्रक्रिया पद्धतिवेल्डेड, चमकदार एनील्ड।
सतह खत्म:ब्राइट एनील्ड ((बीए),अचार,ब्राइट एनील्ड ((बीए) & पॉलिश
पैकिंग:प्लाईवुड केस या बंडल।
अनुप्रयोग:हीट एक्सचेंजर और कंडेनसर के लिए स्टील ट्यूब
मैकेनिकल और निरीक्षण:
तनाव परीक्षण
खिंचाव गुण
हाइड्रास्टैटिक परीक्षण या विनाशकारी विद्युत परीक्षण
रासायनिक विश्लेषण
अतिरिक्त आवश्यकताएं:
S1 कठोरता परीक्षण
S2 तनाव परीक्षण
S3 विनाशकारी परीक्षण
S4 परीक्षण रिपोर्ट
संदर्भित दस्तावेज:
एएसटीएम मानक:
स्टील उत्पादों के यांत्रिक परीक्षण के लिए ASTM A370 परीक्षण विधियाँ और परिभाषाएँ
एएसटीएम ई 30 स्टील, कास्ट आयरन, ओपन-क्योर्ट आयरन के रासायनिक विश्लेषण के लिए परीक्षण विधियां
और लोहे की क़िस्मत से
एएसटीएम ई 59 रासायनिक संरचना के निर्धारण के लिए इस्पात और लोहे के लिए नमूना लेने की प्रथा
सैन्य मानक:
MIL-STD-129 शिपमेंट और भंडारण के लिए मार्किंग
एमआईएल-एसटीडी-163 स्टील मिल उत्पादों को शिपमेंट और भंडारण के लिए तैयार करना
संघीय मानक:
फेड. एस. डी. नं. 123 शिपमेंट के लिए मार्किंग
-
