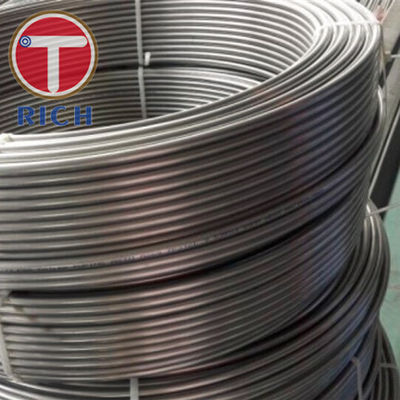

ऑटो SAE J526 के लिए मैकेनिकल कॉयल ट्यूबिंग वेल्डेड लो कार्बन स्टील ट्यूब
उत्पाद का विवरण
वेल्डेड स्टील पाइप
,वेल्डिंग इस्पात टयूबिंग
SAE J526 कार्बन वेल्डेड स्टील ट्यूब ऑटो के लिए मैकेनिकल कॉइल ट्यूबिंग
विनिर्देश:
सामग्रीःC सि एम एन पी एस
आकार सीमा:ओवरडोजः3.18-18 मिमी
डब्ल्यू टी:0.5-1.2 मिमी
सामान्य लंबाईः1-200 मीटर
सहिष्णुताः
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।
तालिका 1 बाहरी व्यास, दीवार मोटाई और सैद्धांतिक वजन
| ओडी/मिमी | WT/मिमी | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| सैद्धांतिक भार (किलोग्राम/मीटर) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| अतिरिक्त कोटिंग के बिना सैद्धांतिक वजन, स्टील का घनत्व 7.85 किलोग्राम/ | ||||||||||
तालिका 2 स्टील पाइप के बाहरी व्यास का अनुमेय विचलन
| बाहरी व्यास | सामान्य परिशुद्धता | उच्च परिशुद्धता |
| <4.76 | ±0.08 | ±0.05 |
| 4.76-800 | ±0.12 | ±0.07 |
| >8.00-12 बजे00 | ±0.16 | ±0.10 |
| >1200 | ±0.20 | ±0.12 |
तालिका 3 स्टील ट्यूब की दीवार मोटाई का अनुमेय विचलन
| दीवार की मोटाई | अनुमेय विचलन |
| <0.70 | ±0.05 |
| ≥0.70 | ±0.07 |
तालिका 4 स्टील पाइप की निर्दिष्ट लंबाई का अनुमत विचलन
| लम्बाई | अनुमेय विचलन |
| ≤2000 | +4 0 |
| >2000-5000 | +7 0 |
| >5000-8000 | +10 0 |
तालिका 5 स्टील स्ट्रिप की रासायनिक संरचना(मास अंश) %
| श्रेणी | सी | हाँ | एमएन | पी | एस |
| कम कार्बन वाले स्टील की स्ट्रिप कोल्ड रोल्ड | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| कोल्ड रोल्ड अल्ट्रा लो कार्बन स्टील स्ट्रिप | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
तालिका 6 कोल्ड रोल्ड लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥0.50 | ≥36 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या डी14 के नमूने का प्रकार। | |||
तालिका 7 ठंडा लुढ़का हुआ अल्ट्रा-लो कार्बन स्टील स्ट्रिप के यांत्रिक गुण
| मोटाई /एमएम | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥38 |
| >0.50 | ≥40 | ||
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या पी14 के नमूने का प्रकार। | |||
तालिका 8 स्टील पाइप के यांत्रिक गुण
| श्रेणी | तन्य शक्ति
| उपज शक्ति
| लम्बाई ए/% |
| साधारण स्टील पाइप (MA) | ≥270 | ≥ 180 | ≥14 |
| नरम स्टील ट्यूब (एमबी) | ≥ 230 | 150~220 | ≥35 |
| a के साथ प्रतिस्थापित करें जीबी/टी 228-2002 में नमूना संख्या S7 के नमूने का प्रकार। | |||
विशेषताएंः
ऐतिहासिक गुणवत्ता आश्वासन
अच्छी सतह की गुणवत्ता
तकनीकी मानक के अनुसार नियंत्रित ओडी और आईडी सहिष्णुता
स्थिर गुणवत्ता
100% एडी करंट टेस्ट
प्रसंस्करण:W-H W-C
व्यापक रूप से निम्नलिखित के क्षेत्र में प्रयोग किया जाता हैःकंडेनसर, वाष्पीकरक, शीतलक ट्यूब ईंधन पाइप, रेफ्रिजरेटर, ऑटोमोबाइल और इलेक्ट्रिक उपकरण औद्योगिक
उत्पाद चित्र:
-
