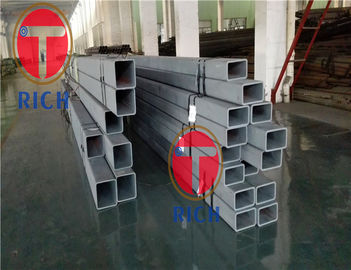

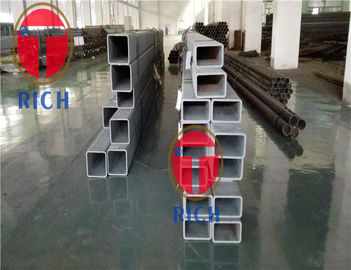

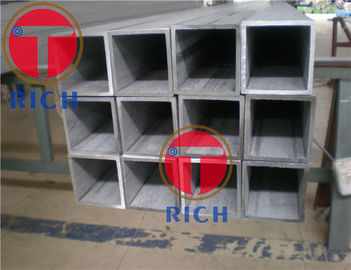

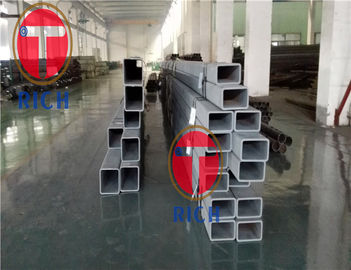

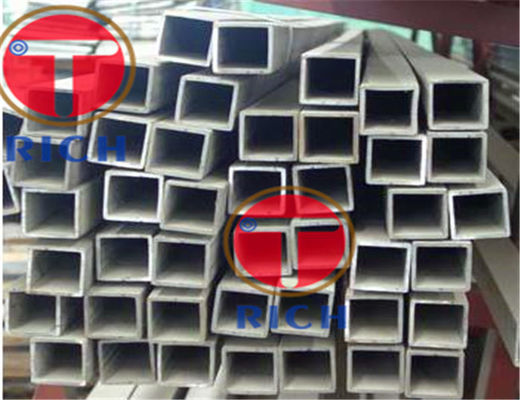

एएसटीएम A554 316 304 स्क्वायर स्टील ट्यूबिंग / टिकाऊ एस्टम स्टेनलेस स्टील पाइप
उत्पाद का विवरण
स्टेनलेस स्टील दौर ट्यूब
,स्टेनलेस ट्यूब स्टील
ASTM A554 316 304 स्टेनलेस स्टील वेल्डेड पाइप / स्क्वायर स्टील ट्यूबिंग
जैसे वेल्डेड या ठंड से कम यांत्रिक ट्यूबिंग.
आकारः
गोल, वर्ग, आयत, या विशेष।
आयाम:
ओडी ≤406.4 मिमी
WT ≥0.51 मिमी
ग्रेड:
एमटी-301, एमटी-302, एमटी-304, एमटी-309एस
एमटी-310एस, एमटी-316, एमटी-316एल, एमटी-317
MT-321, MT-347, MT-430, MT-430i
सामग्री और विनिर्माण:
ट्यूबों को स्वचालित वेल्डिंग प्रक्रिया द्वारा फ्लैट-रोल्ड स्टील से निर्मित किया जाता है।
वितरण की शर्तें:
1वेल्डेड
2वेल्डेड और एनील
3. ठंड कम
4. ठंडा कम किया और anneled
आंतरिक व्यास मोतीः
a. मोती नहीं हटाया गया
बी. 0.005 इंच (0.13 मिमी) या निर्दिष्ट दीवार मोटाई के 15% के लिए नियंत्रित मोती, जो भी अधिक है
सी. मोती हटाया गया
प्रकार एकः अचार पाइप
आकारOD:0.23''-80' ((5.8-2032 मिमी)
डब्ल्यू टी:0.01'-1.125' ((0.25-28 मिमी)
ANSI/ASME आकार के रूप में नीचे,
एनपीएस1/8''-80'SCH:5/5s,10/10s,20/20s,40/40s,80/80s,120/120s,160/160s ANSI B36.19/36 के अनुसार।10
अन्य मानक आकार के लिए तैयार विकल्प है।
लम्बाईग्राहक के अनुरोध के अनुसार।
मानक:JIS DIN GB BS ASTM ((ASME) आदि
सतह खत्म: एनील्ड,पॉलिश,ब्रश आदि
आवेदनद्रव और गैस परिवहन संरचना और मशीनिंग के लिए।
पैकिंग:प्लाईवुड केस या बंडल।
प्रकार दो: ब्राइट एनील्ड ट्यूब
आकार: ओडी रेंज:6-50.8 मिमी डब्ल्यूटी रेंजः0.71-3.68 मिमी लंबाई:6-24 मीटर
मानक:ASTM A249, EN 10217-7, आदि
प्रक्रिया पद्धतिवेल्डेड, चमकदार एनील्ड।
सतह खत्म:ब्राइट एनील्ड ((बीए),अचार,ब्राइट एनील्ड ((बीए) & पॉलिश
पैकिंगः
बाहरी सुरक्षा के साथ बंडलों में और समुद्री उपयोग योग्य पैकेजिंग में
लकड़ी के बॉक्स, कटोरे, कार्टन, आसान लोडिंग और अनलोडिंग के लिए बंडलों पर लिफ्ट के साथ
तालिका 1 मिलीमीटर में आयाम
| ट्यूब का बाहरी व्यास | मोटाई |
| 12 12.7 17.3 21.3 | 1 1 1 1 |
| 25 33.7 38 | 1.21 16 1.21 16 1.21 16 |
| 40 51 63.5 | 1.21 16 1.21 16 1.6 |
| 70 76.1 88.9 | 1.6 1.6 2 |
| 101.6 114.3 139.7 | 2 2 2 |
| 168.3 219.1 273 | 2.6 2.6 2.6 |
| 323.9 355.6 406.4 | 2.6 2.6 3.2 |
ग्रंथ सूचीः
आईएसओ 1127:1992 स्टेनलेस स्टील ट्यूब - आयाम, सहिष्णुता और पारंपरिक द्रव्यमान प्रति इकाई लंबाई
आईएसओ 2604-2:1975 दबाव प्रयोजनों के लिए स्टेनलेस उत्पाद - गुणवत्ता आवश्यकताएं - भाग 2: निर्मित निर्बाध ट्यूब
ISO 2604-5:1987दबाव प्रयोजनों के लिए इस्पात उत्पाद - गुणवत्ता आवश्यकताएँ भाग 5: अनुदैर्ध्य वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील ट्यूब
आईएसओ 4200:1991, साधारण अंत वाले स्टील के ट्यूब, वेल्डेड और सीमलेस - आयामों और मापों की सामान्य तालिकाएं प्रति इकाई लंबाई
अतिरिक्त आवश्यकताएं:
S1 कठोरता परीक्षण
S2 तनाव परीक्षण
S3 विनाशकारी परीक्षण
S4 परीक्षण रिपोर्ट
संदर्भित दस्तावेज:
एएसटीएम मानक:
स्टील उत्पादों के यांत्रिक परीक्षण के लिए ASTM A370 परीक्षण विधियाँ और परिभाषाएँ
एएसटीएम ई 30 स्टील, कास्ट आयरन, ओपन-क्योर्ट आयरन के रासायनिक विश्लेषण के लिए परीक्षण विधियां
और लोहे की क़िस्मत से
एएसटीएम ई 59 रासायनिक संरचना के निर्धारण के लिए इस्पात और लोहे के लिए नमूना लेने की प्रथा
सैन्य मानक:
MIL-STD-129 शिपमेंट और भंडारण के लिए मार्किंग
एमआईएल-एसटीडी-163 स्टील मिल उत्पादों को शिपमेंट और भंडारण के लिए तैयार करना
संघीय मानक:
फेड. स्टड. संख्या 123 शिपमेंट के लिए मार्किंग
-
