कॉपर निकल संवर्धित वाष्पीकरण U 125MPa मिश्र धातु इस्पात पाइप
उत्पाद का विवरण
125MPa मिश्र धातु इस्पात पाइप
,125MPa तांबा निकल पाइप
,मिश्र धातु इस्पात पाइप C71500
ASTM B111 C71500 तांबा-निकल वर्धित वाष्पीकरण यू-ट्यूब ¥ 125 एमपीए न्यूनतम आउटपुट शक्ति

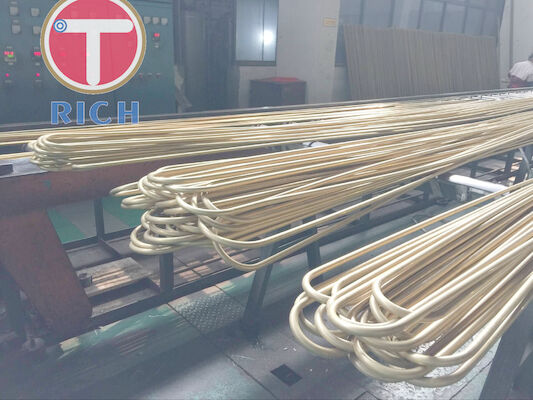

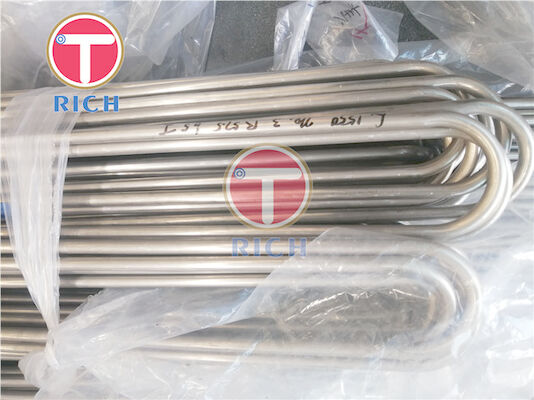

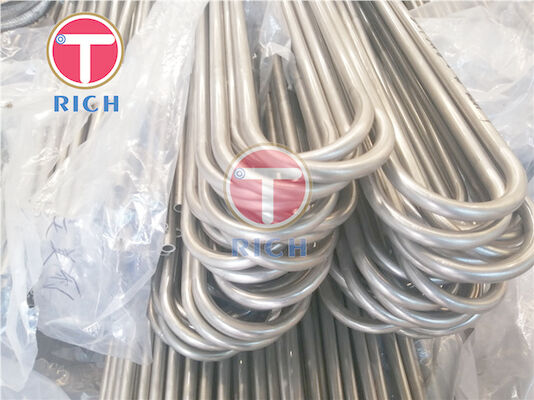

ASTM B111 C71500 उन्नत वाष्पीकरण यू-ट्यूब वाष्पीकरण, संघनक, और अन्य शेल-और-ट्यूब हीट-एक्सचेंज उपकरण के लिए अभिप्रेत एक निर्बाध 70/30 तांबा-निकल गर्मी हस्तांतरण ट्यूब है।C71500 मिश्र धातु में 29.0·33.0% निकेल के साथ नियंत्रित लोहे के अतिरिक्त और, O61 annealing स्थिति में, ASTM B111 आवश्यकताओं के अनुसार 360 एमपीए की न्यूनतम तन्यता शक्ति और 125 एमपीए की न्यूनतम उपज शक्ति है।एएसटीएम बी111 निर्बाध तांबे और तांबे-मिश्र धातु कंडेनसर और हीट एक्सचेंजर ट्यूबों को कवर करता है जो बाहरी व्यास 80 मिमी तक है.
एक उन्नत वाष्पीकरण यू-ट्यूब के लिए, आधार ट्यूब ASTM B111/B111M आवश्यकताओं के अनुसार निर्मित है, जबकि यू-बेंड त्रिज्या, सीधे पैर की लंबाई, वृद्धि प्रोफ़ाइल, अपरिष्कृत अंत लंबाई,और बढ़ाया अनुभाग के लिए आयामी सहिष्णुता खरीदार के अनुमोदित ट्यूब ड्राइंग पर परिभाषित किया जाना चाहिए. C71500 तकनीकी रूप से एक मिश्र धातु स्टील के बजाय एक तांबा-निकल मिश्र धातु है।
विनिर्देश
| पद | विनिर्देश |
|---|---|
| उत्पाद | निर्बाध बढ़ी हुई वाष्पीकरण यू-ट्यूब |
| सामग्री | तांबा-निकल मिश्र धातु |
| मानक | एएसटीएम बी111/बी111एम |
| यूएनएस ग्रेड | C71500 |
| मिश्र धातु का प्रकार | 70/30 तांबा-निकल |
| निर्माण प्रक्रिया | सीमलेस, कोल्ड ड्रॉ, एनील्ड, यू-बेंड |
| बाहरी व्यास | एएसटीएम बी111 के अनुसार 80 मिमी तक; ड्राइंग के अनुसार निर्मित सामान्य परियोजना आकार |
| दीवार की मोटाई | आम तौर पर 0.5~3.4 मिमी, ओडी और परियोजना विनिर्देश के अधीन |
| लम्बाई | 1~12 मीटर, अनुकूलन योग्य |
| यू-बेंड त्रिज्या | खरीदार के चित्र के अनुसार |
| सीधे पैर की लंबाई | हीट एक्सचेंजर के डिजाइन के अनुसार |
| ओडी सहिष्णुता | ASTM B111 आयाम तालिका के अनुसार; सहिष्णुता ओडी और दीवार मोटाई के साथ भिन्न होती है |
| दीवार मोटाई सहिष्णुता | ASTM B111 आयाम तालिका के अनुसार |
| सीधापन | ASTM B111 / सहमत खरीद आवश्यकताओं के अनुसार नियंत्रित सीधे भाग |
| सतह की स्थिति | चिकनी, साफ, हानिकारक दोषों से मुक्त; अनुमोदित ड्राइंग के लिए बेहतर सतह ज्यामिति |
| ताप | O61 एनील्ड; HR50 खींच लिया और तनाव मुक्त उपलब्ध जहां निर्दिष्ट |
| O61 तन्य शक्ति | ≥360 एमपीए |
| O61 उपज शक्ति | ≥125 एमपीए |
| विस्तार की आवश्यकता | O61 C71500 के लिए मूल OD में 30% की वृद्धि |
| एनील किए हुए अनाज का आकार | 0०१००००४५ मिमी |
| विनाशकारी जांच | प्रत्येक ट्यूब की इड्डी-करंट जांच; मानक द्वारा अनुमति के अनुसार हाइड्रोस्टैटिक या वायवीय परीक्षण निर्दिष्ट किया जा सकता है |
एएसटीएम बी111 उत्पादन प्रक्रियाओं को निर्दिष्ट करता है जिसमें एक्सट्रूज़न, ड्रॉइंग, एनीलिंग, स्ट्रेटिंग और ट्रिमिंग शामिल हैं, और रासायनिक, यांत्रिक, प्रदर्शन और गैर-विनाशकारी परीक्षा नियंत्रण की आवश्यकता होती है।
मुख्य विशेषताएं
1परिभाषित 125 एमपीए न्यूनतम आउटपुट शक्ति
O61 एनील्ड टेम्पर में C71500 में न्यूनतम तन्यता शक्ति 360 एमपीए और न्यूनतम उपज शक्ति 125 एमपीए है, जिसे एएसटीएम बी 111 द्वारा निर्दिष्ट 0.5% विस्तार-अंडर-लोड विधि द्वारा मापा जाता है।यह संयोजन पर्याप्त शक्ति प्रदान करता है जबकि ट्यूब विस्तार और यू-बेंडिंग संचालन के लिए आवश्यक लचीलापन को बनाए रखता है.
2नियंत्रित 70/30 तांबा-निकल रसायन
C71500 में 29.0~33.0% Ni, 0.40~1.0% Fe, अधिकतम 1.0% Mn, अधिकतम 1.0% Zn, और अधिकतम 0.05% Pb होता है, शेष के रूप में तांबा होता है।नियंत्रित निकल और लोहे की सामग्री विशेष रूप से प्रासंगिक है जब ट्यूब समुद्र के पानी या अन्य क्लोराइड युक्त शीतलन मीडिया के साथ काम करता है.
3. O61 तापमान में 30% विस्तार क्षमता
एएसटीएम बी111 एनिमल C71500 के लिए मूल ट्यूब के बाहरी व्यास का 30% विस्तार निर्दिष्ट करता है।यह ट्यूबों के लिए एक महत्वपूर्ण स्वीकृति पैरामीटर है जो बाद में एक ट्यूब शीट में यांत्रिक रूप से विस्तारित किया जाना चाहिए.
4नियंत्रित पुनः क्रिस्टलीकृत अनाज संरचना
एएसटीएम बी111 के अनुसार, एनील्ड सी71500 ट्यूब के लिए समान और पूर्ण पुनः क्रिस्टलीकरण की आवश्यकता होती है, जिसमें 0.010 और 0.045 मिमी के बीच औसत अनाज का आकार होता है।अनाज संरचना का मूल्यांकन एएसटीएम ई 112 के अनुसार सूक्ष्मदर्शी रूप से किया जाता है.
5व्यक्तिगत एडी-वर्तमान परीक्षा
प्रत्येक एएसटीएम बी111 ट्यूब को धुंधली धारा परीक्षण से गुजरना आवश्यक है जब तक कि एक वैकल्पिक दबाव परीक्षण निर्दिष्ट न हो।एएसटीएम ई 243 ट्यूब सेवा प्रदर्शन को प्रभावित कर सकता है कि विखंडन का पता लगाने के लिए विद्युत चुम्बकीय परीक्षा प्रक्रिया प्रदान करता है.
हमारे फायदे
1. ट्यूबशीट विस्तार प्रदर्शन का नियंत्रण
कंडेनसर और वाष्पीकरक निर्माताओं के लिए एक प्रमुख चिंता यह है कि क्या ट्यूब को बिना फटके, अत्यधिक काम कठोर होने या असंगत सील किए ट्यूब शीट में विस्तारित किया जा सकता है।
C71500 O61 ट्यूब के लिए, सामग्री नियंत्रण ASTM B111 न्यूनतम यांत्रिक गुणों के आधार पर 360 एमपीए तन्यता शक्ति और 125 एमपीए निकासी शक्ति पर आधारित है,साथ ही 30% विस्तार की आवश्यकताएनील किए गए अनाज संरचना को भी 0.010~0.045 मिमी के भीतर नियंत्रित किया जाता है। ये मापदंड ट्यूब शीट असेंबली ऑपरेशन में प्रवेश करने से पहले ऑब्जेक्टिव स्वीकृति मानदंड प्रदान करते हैं।
2निर्माण से पहले पूरे ट्यूब की लंबाई का निरीक्षण
छोटे अनुदैर्ध्य विखंडन, ड्राइंग दोष,और स्थानीय दीवार की खामियां महत्वपूर्ण खरीद चिंताएं हैं क्योंकि एक ही लीक ट्यूब को एक्सचेंजर कमीशनिंग के बाद बंद या प्लगिंग की आवश्यकता हो सकती है.
प्रत्येक ट्यूब को एएसटीएम बी111 और एएसटीएम ई243 के अनुसार धुरी-वर्तमान परीक्षा के अधीन किया जा सकता है। जहां लागू हो, हाइड्रोस्टैटिक या वायवीय परीक्षण भी निर्दिष्ट किया जा सकता है। निरीक्षण रिकॉर्ड,ताप पहचान, रासायनिक विश्लेषण, आयामी परिणाम और यांत्रिक गुणों के डेटा को मिल परीक्षण दस्तावेज में शामिल किया जा सकता है।
3रेखाचित्र द्वारा नियंत्रित यू-बेंड और बढ़ाया-सतह आयाम
एएसटीएम बी111 बेस सीमलेस ट्यूब को परिभाषित करता है लेकिन उन्नत वाष्पीकरण सतहों या तैयार यू-बेंड के लिए एक सार्वभौमिक ज्यामिति स्थापित नहीं करता है।उत्पादन को ओडी को परिभाषित करने वाले एक अनुमोदित तकनीकी चित्र से नियंत्रित किया जाना चाहिए, दीवार की मोटाई, वृद्धि की ऊंचाई और पिच, चिकनी अंत लंबाई, यू-बेंड त्रिज्या, पैर की दूरी, स्पर्श बिंदु, कुल विकसित लंबाई, और आयामी सहिष्णुता।
यह वृद्धि ज्यामिति को एक सामान्य एएसटीएम बी 111 आवश्यकता के रूप में इलाज करने से बचता है और ट्यूब सम्मिलन, बंडल असेंबली,और ट्यूबशीट पोजिशनिंग.
निष्पादन मानक
| मानक प्रणाली | लागू मानक / संदर्भ | दायरा |
|---|---|---|
| एएसटीएम | एएसटीएम बी111/बी111एम | तांबे और तांबे-मिश्र धातु के कंडेनसर, वाष्पीकरण और हीट एक्सचेंजर के लिए निर्बाध नली |
| एएसएमई | ASME SB-111 | एएसटीएम बी111 आवश्यकताओं के आधार पर दबाव उपकरण सामग्री विनिर्देश |
| एन | एन 12451 | हीट एक्सचेंजर के लिए निर्बाध गोल तांबा मिश्र धातु ट्यूब |
| जेआईएस | JIS H3300 | तांबे और तांबे-मिश्र धातु के निर्बाध पाइप और ट्यूब |
| GB | जीबी/टी 8890 | कंडेनसर और हीट एक्सचेंजर के लिए तांबे के मिश्र धातु के निर्बाध ट्यूब |
| जीओएसटी | तांबा-निकल कंडेनसर पाइप के लिए जीओएसटी मानकों को निर्दिष्ट मिश्र धातु और आयामी आवश्यकता के अनुसार चुना जाना चाहिए | अनुबंध-विशिष्ट समकक्षता की आवश्यकता |
आवेदन
बहु-प्रभाव समुद्री जल निर्जलीकरण वाष्पीकरक यू-ट्यूब बंडल
C71500 उन्नत वाष्पीकरण यू-ट्यूबों का उपयोग बहु-प्रभाव समुद्री जल निर्जलीकरण वाष्पीकरण के ट्यूब बंडल में किया जा सकता है।तांबा-निकल आधार सामग्री आवश्यक गर्मी हस्तांतरण ट्यूब अखंडता प्रदान करता है, जबकि बढ़ी हुई वाष्पीकरण सतह प्रभावी गर्मी हस्तांतरण क्षेत्र को बढ़ाती है और ट्यूब के डिज़ाइन किए गए पक्ष पर शीतलक या प्रक्रिया द्रव के उबलने को बढ़ावा देती है।
इस आवेदन के लिए, खरीद ड्राइंग में बढ़ी हुई अनुभाग लंबाई, ट्यूब शीट विस्तार के लिए आवश्यक सादा अंत अनुभाग, यू-बेंड त्रिज्या, पैर की दूरी को परिभाषित करना चाहिए,झुकने के बाद अनुमत अंडाकार, और निरीक्षण आवश्यकताएं।
रासायनिक संरचना
| यूएनएस ग्रेड | कु | नि incl. Co | फे | एमएन | Zn | पीबी मैक्स. | अल | जैसा | Cr / अन्य |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | शेष | 29.0 ¢ 33.0 | 0.40 ¢ 1.0 | 1.0 अधिकतम. | 1.0 अधिकतम. | 0.05 | 🙏 | 🙏 | 🙏 |
| C70600 | शेष | 9.011।0 | 1.0 ¥1.8 | 1.0 अधिकतम. | 1.0 अधिकतम. | 0.05 | 🙏 | 🙏 | 🙏 |
| C71640 | शेष | 29.0 ¥32.0 | 1.7 ¢2.3 | 1.52।5 | 1.0 अधिकतम. | 0.05 | 🙏 | 🙏 | C 0.06 अधिकतम; S 0.03 अधिकतम। |
| C72200 | शेष | 15.0 ¢18.0 | 0.50 ¢ 1.0 | 1.0 अधिकतम. | 1.0 अधिकतम. | 0.05 | 🙏 | 🙏 | Cr 0.30 ₹0.70; Si 0.03 अधिकतम; Ti 0.03 अधिकतम |
| C68700 | 76.0 ¢ 79.0 | 🙏 | 0.06 अधिकतम. | 🙏 | शेष | 0.07 | 1.8 ¢2.5 | 0.02 ¢ 0.06 | 🙏 |
यांत्रिक गुण
| यूएनएस ग्रेड | ताप | स्थिति | तन्य शक्ति न्यूनतम | झुकने की शक्ति मिन. | लम्बाई मिन. |
|---|---|---|---|---|---|
| C71500 | O61 | एनील्ड | 360 एमपीए | 125 एमपीए | एएसटीएम बी111 तन्यता तालिका में निर्दिष्ट नहीं |
| C70600 | O61 | एनील्ड | 275 एमपीए | 105 एमपीए | एएसटीएम बी111 तन्यता तालिका में निर्दिष्ट नहीं |
| C71640 | O61 | एनील्ड | 435 एमपीए | 170 एमपीए | एएसटीएम बी111 तन्यता तालिका में निर्दिष्ट नहीं |
| C72200 | O61 | एनील्ड | 310 एमपीए | 110 एमपीए | एएसटीएम बी111 तन्यता तालिका में निर्दिष्ट नहीं |
| C68700 | O61 | एनील्ड | 345 एमपीए | 125 एमपीए | एएसटीएम बी111 तन्यता तालिका में निर्दिष्ट नहीं |
प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः निर्माता, व्यापार भी कर सकता है।
प्रश्न: आपका डिलीवरी का समय कितना है?
एकः आम तौर पर बोलते हुए,यह 10-15 दिन है अगर माल स्टॉक में है,या यह 30-40 दिन है अगर माल स्टॉक में नहीं है,
यह मात्रा के अनुसार है।
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
-
