एएसटीएम ए179 ए192 सीमलेस कार्बन स्टील यू बेंड ट्यूब्स के लिए गर्मी एक्सचेंजर्स के लिए दबाव-रहन संरचना और नियंत्रित यू-बेंड ज्यामिति
मूलभूत गुण
उत्पत्ति का स्थान:
ZHEJIANG चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
मॉडल संख्या:
एएसटीएम ए 179 ए 192
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 टन
कीमत:
USD 1200-1600 Per Ton
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:
60000 टन/टन प्रति वर्ष
उत्पाद सारांश
एएसटीएम ए179 ए192 हीट एक्सचेंजर शेल के लिए यू बेंड ट्यूब उत्पाद अवलोकन एएसटीएम ए179 / एएसटीएम ए192 यू बेंड ट्यूब सीमलेस कार्बन स्टील ट्यूब हैं जो शेल-एंड-ट्यूब हीट एक्सचेंजर, बॉयलर, कंडेनसर और समान थर्मल उपकरण के लिए निर्मित होते हैं जहां कॉम्पैक्ट बंडल डिजाइन, विश्वसनीय दबाव प्रतिरोध और स्थिर गर्मी...
उत्पाद का विवरण
प्रमुखता देना:
एएसटीएम ए 179 यू बेंड ट्यूब
,एएसटीएम ए 192 यू बेंड ट्यूब
,टॉरिक यू बेंड ट्यूब
Base Material:
लो-कार्बन सीमलेस स्टील ट्यूब / कार्बन स्टील बॉयलर ट्यूब
Standard:
एएसटीएम ए179/एएसएमई एसए179; एएसटीएम ए192/एएसएमई एसए192
Manufacturing Process:
A179 के लिए निर्बाध, ठंडा खींचा गया; A192 के लिए निर्बाध बॉयलर ट्यूब उत्पादन, फिर यू-बेंडिंग
Outside Diameter:
A179 स्कोप के लिए आमतौर पर 12.7-76.2 मिमी; ए192 स्कोप के लिए 12.7-177.8 मिमी; परियोजना-विशिष्ट आकार
Wall Thickness:
एक्सचेंजर सेवा के लिए आमतौर पर 0.7-8.0 मिमी; डिज़ाइन दबाव और मोड़ त्रिज्या द्वारा अंतिम चयन
Length:
1-12 मीटर सीधी लंबाई या विकसित लंबाई, अनुकूलन योग्य
Bend Form:
180° यू मोड़
Heat Treatment:
बेस-ट्यूब मानक के अनुसार आवश्यक; निर्दिष्ट होने पर पोस्ट-बेंड तनाव से राहत उपलब्ध है
उत्पाद का वर्णन
एएसटीएम ए179 ए192 हीट एक्सचेंजर शेल के लिए यू बेंड ट्यूब
उत्पाद अवलोकन
एएसटीएम ए179 / एएसटीएम ए192 यू बेंड ट्यूब सीमलेस कार्बन स्टील ट्यूब हैं जो शेल-एंड-ट्यूब हीट एक्सचेंजर, बॉयलर, कंडेनसर और समान थर्मल उपकरण के लिए निर्मित होते हैं जहां कॉम्पैक्ट बंडल डिजाइन, विश्वसनीय दबाव प्रतिरोध और स्थिर गर्मी-स्थानांतरण प्रदर्शन की आवश्यकता होती है। एएसटीएम ए179 को आमतौर पर सीमलेस कोल्ड-ड्रॉन लो-कार्बन हीट एक्सचेंजर और कंडेनसर टयूबिंग के लिए चुना जाता है, जबकि एएसटीएम ए192 को उच्च-दबाव सेवा के लिए सीमलेस कार्बन स्टील बॉयलर और सुपरहीटर टयूबिंग के लिए उपयोग किया जाता है। यू-बेंट एक्सचेंजर बंडलों के लिए, उत्पाद का ध्यान केवल सीधी-ट्यूब रसायन विज्ञान और ताकत पर नहीं है, बल्कि बेंड अखंडता, बेंड ज़ोन में दीवार-मोटाई नियंत्रण, अवशिष्ट-तनाव प्रबंधन और बनाने के बाद निरीक्षण पर भी है।
तकनीकी विशिष्टताएँ
| वस्तु | विवरण |
|---|---|
| उत्पाद का नाम | एएसटीएम ए179 / एएसटीएम ए192 सीमलेस कार्बन स्टील यू बेंड ट्यूब |
| आधार सामग्री | लो-कार्बन सीमलेस स्टील ट्यूब / कार्बन स्टील बॉयलर ट्यूब |
| मानक | एएसटीएम ए179 / एएसएमई एसए179; एएसटीएम ए192 / एएसएमई एसए192 |
| ग्रेड | एएसटीएम ए179, एएसटीएम ए192 |
| निर्माण प्रक्रिया | सीमलेस, ए179 के लिए कोल्ड-ड्रॉन; ए192 के लिए सीमलेस बॉयलर ट्यूब उत्पादन, फिर यू-बेंडिंग |
| बाहरी व्यास | आमतौर पर ए179 दायरे के लिए 12.7-76.2 मिमी; ए192 दायरे के लिए 12.7-177.8 मिमी; परियोजना-विशिष्ट आकार उपलब्ध हैं |
| दीवार की मोटाई | आमतौर पर एक्सचेंजर सेवा के लिए 0.7-8.0 मिमी; डिजाइन दबाव और बेंड त्रिज्या द्वारा अंतिम चयन |
| लंबाई | 1-12 मीटर सीधी लंबाई या विकसित लंबाई, अनुकूलन योग्य |
| बेंड फॉर्म | 180° यू बेंड |
| बेंड त्रिज्या | सामान्य रूप से 1.5 × ओडी से ऊपर, या ड्राइंग/टेमा आवश्यकतानुसार |
| सहिष्णुता सीमा | एएसटीएम आयामी सहिष्णुता और सहमत यू-बेंड निर्माण सहिष्णुता के अनुसार |
| सीधापन | बेंडिंग से पहले नियंत्रित; समझौते द्वारा अंतिम लेग सीधापन उपलब्ध है |
| सतह की स्थिति | ब्राइट कोल्ड-ड्रॉन / क्लीन एनील्ड / हल्का तेल लगा हुआ / पिकलड जैसा सहमत हो |
| गर्मी उपचार | आधार-ट्यूब मानक द्वारा आवश्यक; निर्दिष्ट होने पर पोस्ट-बेंड स्ट्रेस रिलीफ उपलब्ध है |
| ट्यूब एंड्स | सादा अंत, चौकोर कट, डिबर्ड |
| निरीक्षण | रासायनिक विश्लेषण, तन्यता परीक्षण, जहां लागू हो वहां चपटा/फ्लेयरिंग, कठोरता, हाइड्रोस्टैटिक या एनडीटी, बेंड-ज़ोन विज़ुअल चेक |
मुख्य विशेषताएं
- सीमलेस दबाव-वहन संरचना: एएसटीएम ए179 हीट एक्सचेंजर और कंडेनसर के लिए सीमलेस कोल्ड-ड्रॉन लो-कार्बन स्टील ट्यूब को कवर करता है, जबकि एएसटीएम ए192 उच्च-दबाव सेवा के लिए सीमलेस कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब को कवर करता है। यह दबाव सीमा में अनुदैर्ध्य वेल्ड जोखिम को समाप्त करता है।
- कॉम्पैक्ट एक्सचेंजर बंडलों के लिए नियंत्रित यू-बेंड ज्यामिति: एक्सचेंजर निर्माण में, यू-बेंड त्रिज्या आमतौर पर 1.5 × ओडी से ऊपर निर्दिष्ट की जाती है। यह कॉम्पैक्ट शेल-एंड-ट्यूब लेआउट का समर्थन करता है जबकि सिद्ध उद्योग अभ्यास के भीतर बेंड निर्माण क्षमता को बनाए रखता है।
- गर्मी-स्थानांतरण कर्तव्य के लिए ए179 आयामी लाभ: एएसटीएम ए179 के लिए कोल्ड ड्राइंग की आवश्यकता होती है, जिसका उपयोग कुशल गर्मी-स्थानांतरण टयूबिंग के लिए आयामी स्थिरता और आंतरिक/बाहरी सतह फिनिश को बेहतर बनाने के लिए व्यापक रूप से किया जाता है।
- उच्च-दबाव कर्तव्य के लिए ए192 शक्ति मार्जिन: एएसटीएम ए192 बॉयलर टयूबिंग उच्च दबाव के तहत न्यूनतम-दीवार सीमलेस कार्बन स्टील ट्यूब सेवा के लिए अभिप्रेत है, जिससे यह उपयुक्त हो जाता है जब एक्सचेंजर ड्यूटी को बढ़े हुए दबाव या तापमान की स्थिति के साथ जोड़ा जाता है।
- निर्माण के बाद कठोरता नियंत्रण: एएसटीएम ए179 उत्पाद सारांश अधिकतम कठोरता 72 एचआरबी निर्दिष्ट करते हैं, जबकि एएसटीएम ए192 अनुपालन के हिस्से के रूप में कठोरता नियंत्रण के साथ-साथ चपटा, फ्लेयरिंग और हाइड्रोस्टैटिक परीक्षण की आवश्यकता होती है।
गुणवत्ता आश्वासन लाभ
- बेंड क्षेत्र आयामी स्थिरता: हम व्यावहारिक एक्सचेंजर श्रेणियों से यू-बेंड त्रिज्या को 1.5 × ओडी से शुरू करके नियंत्रित करते हैं, और बेंड को सहमत टूलिंग और आयामी मानदंडों के विरुद्ध उत्पादित किया जाता है। यह अत्यधिक दीवार पतले होने के जोखिम को कम करता है और ट्यूब-शीट असेंबली के दौरान बंडल फिट-अप स्थिरता में सुधार करता है।
- बेंडिंग के बाद अवशिष्ट तनाव नियंत्रण: यदि सेवा की आवश्यकता हो तो पोस्ट-बेंड स्ट्रेस रिलीफ की आपूर्ति की जा सकती है। उद्योग तकनीकी मार्गदर्शन प्रकाश डालता है कि यू-बेंड बनाने के बाद गर्मी उपचार का उपयोग अवशिष्ट तनाव को कम करने और मांग सेवा में बेंड-क्षेत्र विफलता तंत्र के जोखिम को कम करने के लिए किया जाता है।
- ट्यूब अखंडता सत्यापन: आधार-ट्यूब यांत्रिक और हाइड्रोस्टैटिक आवश्यकताओं से परे, एक्सचेंजर-ट्यूब निरीक्षण अभ्यास तेजी से दीवार हानि, पिटिंग और स्थानीय दोषों की पहचान करने के लिए एडी करंट या संबंधित एनडीटी विधियों का उपयोग करता है। परियोजना आदेशों के लिए, बेंड-ज़ोन निरीक्षण, हाइड्रो टेस्ट और अतिरिक्त एनडीटी को क्यूए योजना में निर्दिष्ट किया जा सकता है।
निष्पादन मानक
| सिस्टम | मानक | संक्षिप्त विवरण |
|---|---|---|
| एएसटीएम / एएसएमई | एएसटीएम ए179 / एएसएमई एसए179 | हीट एक्सचेंजर और कंडेनसर के लिए सीमलेस कोल्ड-ड्रॉन लो-कार्बन स्टील ट्यूब |
| एएसटीएम / एएसएमई | एएसटीएम ए192 / एएसएमई एसए192 | उच्च-दबाव सेवा के लिए सीमलेस कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब |
| एएसटीएम / एएसएमई | एएसटीएम ए210 / एएसएमई एसए210 ग्रेड ए-1 / सी | उच्च शक्ति सेवा के लिए सीमलेस मध्यम-कार्बन बॉयलर और सुपरहीटर ट्यूब |
| ईएन | ईएन 10216-2 पी235जीएच | बढ़े हुए तापमान पर दबाव उद्देश्यों के लिए सीमलेस गैर-मिश्र धातु स्टील ट्यूब |
| जेआईएस | जेआईएस जी3461 एसटीबी340 | कार्बन स्टील बॉयलर और हीट एक्सचेंजर ट्यूब |
| जीबी | जीबी/टी 3087 20 | कम और मध्यम दबाव वाले बॉयलर के लिए सीमलेस स्टील ट्यूब |
| गोस्ट | गोस्ट अभ्यास के तहत आमतौर पर 20 स्टील बॉयलर/सेवा ट्यूबों द्वारा मिलान किया जाता है | सीआईएस-बाजार दबाव ट्यूब अनुप्रयोगों में प्रयुक्त; ग्रेड पुष्टि परियोजना कोड का पालन करनी चाहिए |
अनुप्रयोग क्षेत्र
विशिष्ट अनुप्रयोग: शेल-एंड-ट्यूब सतह कंडेनसर ट्यूब बंडल
एएसटीएम ए179 / ए192 यू बेंड ट्यूब का उपयोग सतह कंडेनसर या शेल-एंड-ट्यूब हीट एक्सचेंजर में ट्यूब बंडल तत्व के रूप में किया जाता है जहां एक तरफ ट्यूब के माध्यम से और दूसरी तरफ शेल के माध्यम से प्रवाह होता है, यू कॉन्फ़िगरेशन रिटर्न हेडर को कम करता है और कॉम्पैक्ट उपकरण डिजाइन में मदद करता है।
रासायनिक संरचना
नीचे बॉयलर / हीट-एक्सचेंजर सीमलेस ट्यूब खरीद के लिए उपयोग किए जाने वाले पांच सामान्य रूप से संदर्भित ग्रेड के लिए एक व्यावहारिक तुलना तालिका दी गई है। मान मानक-ग्रेड सीमाएं या उद्धृत मानक सारांश से विशिष्ट प्रकाशित सीमाएं हैं।
| ग्रेड | मानक | सी (%) | सी (%), | एमएन (%) | पी (%) | एस (%) |
|---|---|---|---|---|---|---|
| एएसटीएम ए179 | एएसटीएम ए179 / एएसएमई एसए179 | 0.06-0.18 | -- | 0.27-0.63 | ≤0.035 | ≤0.035 |
| एएसटीएम ए192 | एएसटीएम ए192 / एएसएमई एसए192 | 0.06-0.18 | ≤0.25 | 0.27-0.63 | ≤0.035 | ≤0.035 |
| एएसटीएम ए210 ग्रेड ए-1 | एएसटीएम ए210 / एएसएमई एसए210 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| एएसटीएम ए210 ग्रेड सी | एएसटीएम ए210 / एएसएमई एसए210 | ≤0.35 | ≥0.10 | 0.29-1.06 | ≤0.035 | ≤0.035 |
| जेआईएस एसटीबी340 | जेआईएस जी3461 | ≤0.18 | ≤0.35 या आदेश द्वारा 0.10-0.35 | 0.30-0.60 | ≤0.035 | ≤0.035 |
यांत्रिक गुण
| ग्रेड | मानक | तन्यता ताकत | उपज शक्ति | दीर्घीकरण |
|---|---|---|---|---|
| एएसटीएम ए179 | एएसटीएम ए179 / एएसएमई एसए179 | ≥325 एमपीए (47 केएसआई) | -- | ≥35% |
| एएसटीएम ए192 | एएसटीएम ए192 / एएसएमई एसए192 | ≥325 एमपीए (47 केएसआई) | ≥180 एमपीए (26 केएसआई) | ≥35% |
| एएसटीएम ए210 ग्रेड ए-1 | एएसटीएम ए210 / एएसएमई एसए210 | ≥415 एमपीए (60 केएसआई) | ≥255 एमपीए (37 केएसआई) | ≥30% |
| एएसटीएम ए210 ग्रेड सी | एएसटीएम ए210 / एएसएमई एसए210 | ≥485 एमपीए (70 केएसआई) | ≥275 एमपीए (40 केएसआई) | ≥30% |
| जेआईएस एसटीबी340 | जेआईएस जी3461 | ≥340 एमपीए | ≥175 एमपीए | ≥27-35% ओडी / नमूना प्रकार पर निर्भर करता है |

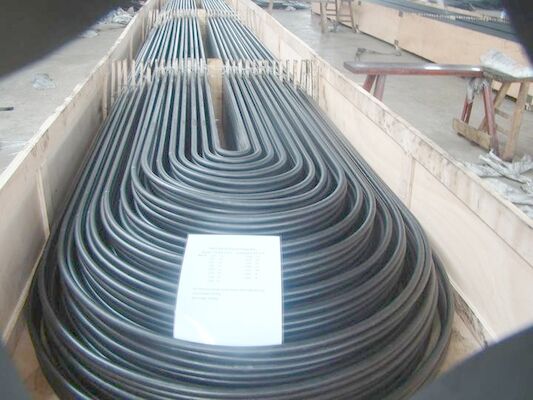

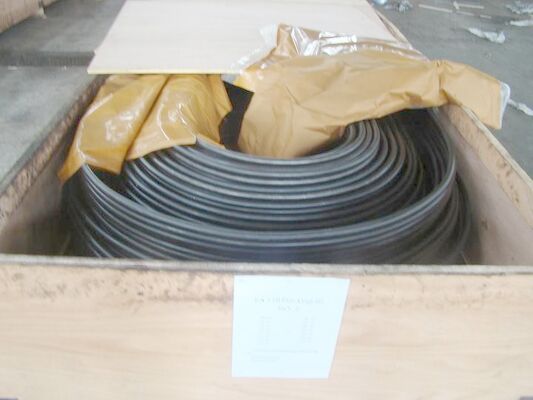

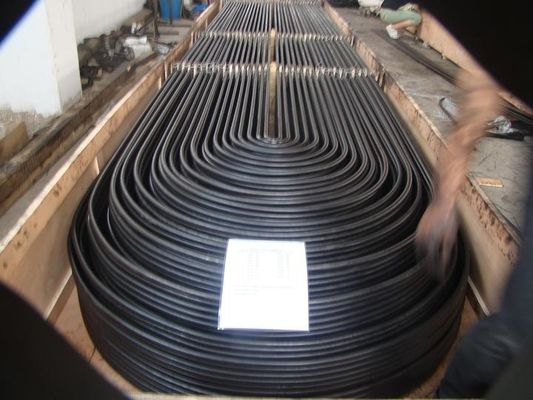

उत्पाद गैलरी
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: निर्माता, व्यापार भी कर सकते हैं।
प्र: आपका डिलीवरी का समय कितना है?
ए: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है, मात्रा के अनुसार।
प्र: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
ए: हाँ, हम नमूना मुफ्त चार्ज के लिए पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
प्र: आपके भुगतान की शर्तें क्या हैं?
ए: भुगतान ≤ 2000 अमरीकी डालर, अग्रिम में 100%। भुगतान ≥ 2000 अमरीकी डालर, अग्रिम में 30% टी/टी, शिपमेंट से पहले शेष राशि। यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
