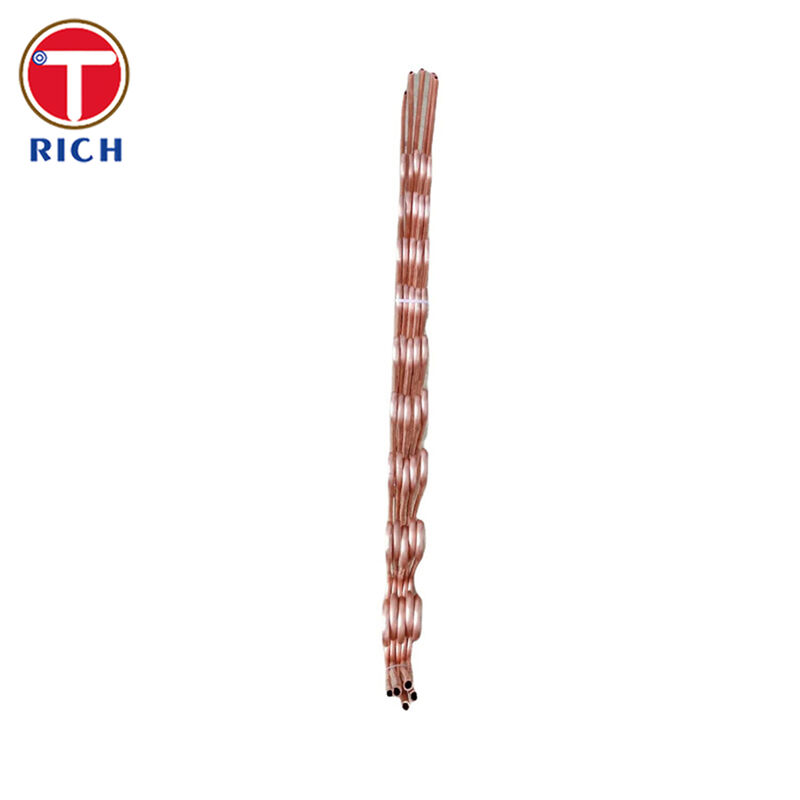

गर्मी एक्सचेंजर अनुप्रयोगों के लिए ASTM B395 सीमलेस यू-बेंड कॉपर ट्यूब
उत्पाद का विवरण
एएसटीएम बी395 यू-बेंड ट्यूब
,सीमलेस यू-बेंड कॉपर ट्यूब
,हीट एक्सचेंजर यू-बेंड ट्यूब
ASTM B395 U-Bend सीमलेस कॉपर और कॉपर-मिश्र धातु ट्यूब हीट एक्सचेंजर्स के लिए
सामग्री
ASTM B395/B395M U-bend ट्यूब 180°-मुड़े हुए, सीमलेस ट्यूब हैं जिनका उपयोग कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर्स में किया जाता है, जो सीमलेस कॉपर और कॉपर-मिश्र धातु ट्यूब से निर्मित होते हैं। यह विनिर्देश ट्यूबों के लिए लागू होता है ≤ 2 इंच (50 मिमी) OD और इसमें सामान्य हीट-ट्रांसफर मिश्र धातुएं शामिल हैं जिनमें ऑक्सीजन-मुक्त तांबा (C10200), फास्फोरस-डीऑक्सीडाइज्ड कॉपर (C12200), एडमिरल्टी/एल्यूमीनियम पीतल (C44300/C68700), और कॉपर-निकल ग्रेड (C70600/C71500) शामिल हैं।
विशेष विवरण
-
उत्पाद रूप: U-bend ट्यूब (U-आकार में एक ही विमान में 180° मुड़ा हुआ)।
-
आकार सीमा (OD): ≤ 2 इंच (50 मिमी)।
-
मिश्र धातु/टेम्पर: प्रति ऑर्डर—UNS पदनाम और टेम्पर निर्दिष्ट किया जाना चाहिए।
-
मुख्य ऑर्डरिंग पैरामीटर (PO/ड्राइंग पर बताना अनुशंसित):
-
ट्यूब OD × दीवार की मोटाई
-
बेंडिंग रेडिआई शेड्यूल
-
लेग की लंबाई (सीधी टांगें)
-
-
दोहरी-गेज विकल्प (छोटे बेंड त्रिज्या के लिए):
-
दोहरी-गेज = एक से अधिक दीवार-गेज मोटाई वाली ट्यूब।
-
यदि निर्दिष्ट है, तो केंद्रीय खंड को झुकने से पहले सीधी-पैर की दीवार की तुलना में एक BWG मोटा बनाया जाता है; डिफ़ॉल्ट रूप से इसे स्थिर ID (OD बढ़ाकर प्राप्त भारी खंड) बनाया जाता है।
-
-
बेंड गुणवत्ता: मुड़ा हुआ भाग वक्रता में काफी समान होगा।
मुख्य विशेषताएं
-
कॉपर/कॉपर-मिश्र धातु धातु विज्ञान से उच्च हीट-ट्रांसफर दक्षता (कंडेनसर/बाष्पीकरणकर्ता/हीट-एक्सचेंजर सेवा के लिए अनुकूलित)।
-
मिश्र धातु लचीलापन: तांबा, पीतल, एल्यूमीनियम पीतल, और Cu-Ni ग्रेड कूलिंग मीडिया (मीठे पानी, खारा पानी, समुद्री जल) से मेल खाते हैं।
-
प्रक्रिया-तैयार ज्यामिति: कॉम्पैक्ट शेल-एंड-ट्यूब बंडलों के लिए सटीक U-बेंड।
-
गुणवत्ता सत्यापन मानक में निर्मित: एडी-करंट NDT और रिसाव परीक्षण विकल्प।
हमारे लाभ
-
“क्या U-bend पतला होगा, अंडाकार होगा, या झुर्रीदार होगा?”
U-बेंड स्वाभाविक रूप से बेंड-संबंधित विकृति जोखिमों (अंडाकारता/पतला होना) का सामना करते हैं। हमारा समाधान नियंत्रित झुकना है, साथ ही छोटे त्रिज्या के लिए दोहरी-गेज विकल्प है: मानक झुकने से पहले एक भारी-गेज केंद्रीय खंड (एक BWG मोटा) की अनुमति देता है ताकि बेंड की मजबूती में सुधार हो सके, जबकि डिफ़ॉल्ट रूप से स्थिर ID बनाए रखा जा सके। -
“आप यह कैसे सुनिश्चित करते हैं कि झुकने से पहले ट्यूब दोष-मुक्त है?”
ASTM B395 में झुकने से पहले प्रत्येक ट्यूब को ASTM E243 अभ्यास के बाद एडी-करंट परीक्षण से गुजरना आवश्यक है—असंततताओं का पता लगाने के लिए एक उद्योग-मानक दृष्टिकोण जो विफलता का कारण बनने की संभावना है। -
“आप रिसाव-तंगता की गारंटी कैसे देते हैं?”
प्रत्येक U-bend ट्यूब को एक रिसाव परीक्षण पास करना होगा, जिसमें निर्माता को विधि चुनने की अनुमति है जब तक कि अन्यथा निर्दिष्ट न हो:
-
फाइबर स्ट्रेस 7000 psi (48 MPa) (गेज प्रेशर 1000 psi / 6.9 MPa से अधिक नहीं होना चाहिए जब तक कि निर्दिष्ट न हो) तक हाइड्रोस्टेटिक परीक्षण, या
-
≥ 60 psi (400 kPa) पर वायवीय परीक्षण जिसमें 5 सेकंड के लिए कोई रिसाव संकेत नहीं है।
-
“तनाव-संक्षारण क्रैकिंग (SCC) जोखिम के बारे में क्या, विशेष रूप से पीतल सेवा में?”
SCC पर्यावरण + अवशिष्ट तनाव से संचालित हो सकता है; अमोनिया-संबंधित SCC पीतल हीट-एक्सचेंजर सेवा में एक ज्ञात विफलता मोड है। हम सामग्री चयन सहायता प्रदान करके इसे कम करते हैं, और Cu-Ni U-बेंड के लिए मानक U-मुड़े हुए भाग के राहत एनील को निर्दिष्ट करने का एक विकल्प प्रदान करता है; संवेदनशीलता परीक्षण विकल्प (अमोनिया वाष्प / मर्क्यूरस नाइट्रेट) को भी विनिर्देश में संबोधित किया गया है। -
“क्या आप QA/QC के लिए ट्रेसबिलिटी और प्रलेखन प्रदान कर सकते हैं?”
ASTM B395 ऑर्डरिंग विकल्पों में हीट पहचान/ट्रेसबिलिटी, प्रमाणन और मिल टेस्ट रिपोर्ट (MTR) शामिल हैं, जब आवश्यक हो—परियोजना प्रलेखन और आने वाले निरीक्षण का समर्थन करना।
रासायनिक संरचना
| UNS ग्रेड | Cu | Ni (incl. Co) | Zn | Sn | Al | Fe | Pb (अधिकतम) | As | P | टिप्पणियाँ |
|---|---|---|---|---|---|---|---|---|---|---|
| C12200 | 99.9 मिनट | — | — | — | — | — | — | — | 0.015–0.040 | फास्फोरस-डीऑक्सीडाइज्ड कॉपर |
| C44300 | 70.0–73.0 | — | शेष | 0.9–1.2 | — | 0.06 अधिकतम | 0.07 अधिकतम | 0.02–0.06 | — | एडमिरल्टी धातु |
| C68700 | 76.0–79.0 | — | शेष | — | 1.8–2.5 | 0.06 अधिकतम | 0.07 अधिकतम | 0.02–0.06 | — | एल्यूमीनियम पीतल |
| C70600 | शेष | 9.0–11.0 | 1.0 अधिकतम | — | — | 1.0–1.8 | 0.05 अधिकतम | — | — | 90-10 Cu-Ni |
| C71500 | शेष | 29.0–33.0 | 1.0 अधिकतम | — | — | 0.40–1.0 | 0.05 अधिकतम | — | — | 70-30 Cu-Ni |
यांत्रिक गुण
| UNS ग्रेड | B395 तालिका 3 में विशिष्ट टेम्पर | तन्य शक्ति (MPa) मिनट | उपज शक्ति (MPa) मिनट | बढ़ाव (50.8 मिमी) मिनट |
|---|---|---|---|---|
| C12200 | H55 (हल्का खींचा हुआ) | 250 | 205 | — |
| C44300 | O61 (एनील्ड) | 310 | 105 | — |
| C68700 | O61 (एनील्ड) | 345 | 125 | — |
| C70600 | O61 (एनील्ड) | 275 | 105 | — |
| C71500 | O61 (एनील्ड) | 360 | 125 | — |
निष्पादन मानक
-
ASTM: ASTM B395/B395M (U-bend सीमलेस कॉपर और कॉपर-मिश्र धातु हीट एक्सचेंजर और कंडेनसर ट्यूब)। संबंधित संदर्भित परीक्षणों में ASTM E243 (एडी करंट) शामिल है, साथ ही B395 के अंदर संदर्भित अन्य परीक्षण विधियाँ भी शामिल हैं।
-
EN: EN 12451:2012 (हीट एक्सचेंजर्स/कंडेनसर/बाष्पीकरणकर्ता/विलवणीकरण उपकरण के लिए सीमलेस गोल कॉपर और कॉपर-मिश्र धातु ट्यूब; मानक में आकार का दायरा बताया गया है)।
-
GOST: GOST 21646-2003 (हीट-एक्सचेंज उपकरण के लिए तांबा और पीतल ट्यूब—तकनीकी आवश्यकताएं और स्वीकृति)।
-
JIS: JIS H3300 (कॉपर और कॉपर-मिश्र धातु सीमलेस पाइप और ट्यूब; आमतौर पर कंडेनसर/हीट-ट्रांसफर ट्यूब आपूर्ति के लिए JIS आधार के रूप में उपयोग किया जाता है)।
-
GB: GB/T 8890-2015 (हीट एक्सचेंजर्स के लिए सीमलेस कॉपर-मिश्र धातु ट्यूब) और GB/T 1527-2017 (कॉपर और कॉपर मिश्र धातुओं की खींची हुई ट्यूब)।
अनुप्रयोग क्षेत्र
विशिष्ट उद्योग
-
बिजली उत्पादन (स्टीम सरफेस कंडेनसर, फीडवाटर हीटर)
-
पेट्रोकेमिकल और रिफाइनरी (कूलर, कंडेनसर)
-
समुद्री और अपतटीय (समुद्री जल कूलर, केंद्रीय कूलर)
-
विलवणीकरण और जल उपचार (खारा हीटर, कंडेनसर)
-
HVAC और औद्योगिक प्रशीतन (कंडेनसर/बाष्पीकरणकर्ता)
प्र: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
उ: निर्माता, ट्रेडिंग भी कर सकते हैं।
प्र: आपका डिलीवरी का समय कितना लंबा है?
उ: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है,
यह मात्रा के अनुसार है।
प्र: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
उ: हाँ, हम मुफ़्त शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
प्र: आपके भुगतान की शर्तें क्या हैं?
उ: भुगतान=2000USD, अग्रिम में 30% T/T, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
-
