ASME B16.5 गैर मिश्र धातु वेल्डिंग गर्दन निकला हुआ किनारा कार्बन स्टील
उत्पाद का विवरण
कार्बन स्टील वेल्डिंग गर्दन निकला हुआ किनारा
,गैर मिश्र धातु वेल्डिंग गर्दन निकला हुआ किनारा
,ASME B16.5 वेल्ड गर्दन पाइप flanges
ASME B16.5 वेल्डिंग नेक फ्लैंज
एएसएमई बी 16.5 वेल्डिंग गर्दन फ्लैंज को काटने वाले वर्ग छोर के साथ सुसज्जित किया जाना चाहिए जब दीवार की मोटाई 5 मिमी से कम हो, सादा कंक्रीट छोर जब दीवार की मोटाई 5 मिमी से 22 मिमी तक हो,या मिश्रित कंक्रीट अंत जब दीवार मोटाई 22 मिमी से अधिक हैबट वेल्डिंग के अंत को ASME B16 की आवश्यकताओं के अनुसार मशीनीकृत किया जाना चाहिए।25सादे कंक्रीट और मिश्रित कंक्रीट के आयाम और सहिष्णुता निम्नलिखित दो चित्रों में दर्शाई गई है। विशेष रूप से,दीवार मोटाई t आसन्न पाइप की दीवार मोटाई की आवश्यकता के अनुरूप होना चाहिए; 2 मिमी की चौड़ाई f के साथ एक जड़ चेहरे ± 1 मिमी की सहिष्णुता के साथ bevel के शीर्ष पर मशीनीकृत किया जाना चाहिए।
आयाम:एएनएसआई फ्लैंग्स, एएसएमई फ्लैंग्स, बीएस फ्लैंग्स, डीआईएन फ्लैंग्स, एन 1092-1 फ्लैंग्स आदि
मानक:एएनएसआई बी165, ANSI B16.47 सीरीज A & B, MSS SP44, ASA, API-605, AWWA, कस्टम ड्राइंग
वर्गः150 पाउंड, 300 पाउंड, 600 पाउंड, 900 पाउंड, 1500 पाउंड, 2500 पाउंड, डीआईएन मानक एनडी-6,10, 16, 25, 40 आदि।
आकारः1/8′′ NB से 48′′ NB तक।
फ्लैंज फेस प्रकारःफ्लैट फेस (FF), रिवाइज्ड फेस (RF), रिंग टाइप ज्वाइंट (RTJ)
एन 1092-1प्रकार 01, EN 1092-1 प्रकार 02, EN 1092-1 प्रकार 05, EN 1092-1 प्रकार 11 फ्लैंज
DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:एएनएसआई बी165, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
बीएसःBS4504, BS4504, BS1560, BS10
आयाम और वजन
| आकार | D | टी | जी | t |
|---|---|---|---|---|
| 1/2" | 95 | 14.3 | 34.9 | 7.0 |
| 3/4" | 115 | 15.9 | 42.9 | 7.0 |
| 1" | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2" | 155 | 22.3 | 73.0 | 7.0 |
| 2" | 165 | 25.4 | 92.1 | 7.0 |
| 2 1/2 " | 190 | 28.6 | 104.8 | 7.0 |
| 3" | 210 | 31.8 | 127.0 | 7.0 |
| 3-1/2" | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10" | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| 14" | 605 | 69.9 | 412.8 | 7.0 |
| 16" | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20" | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

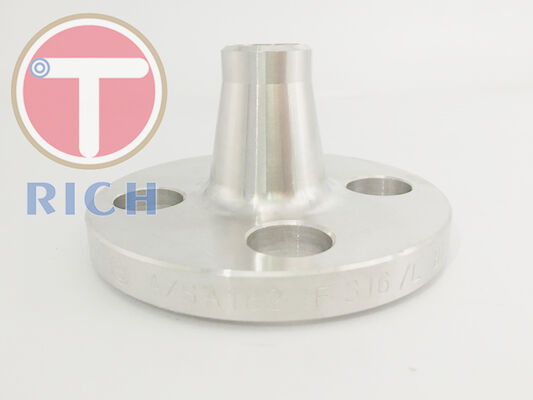

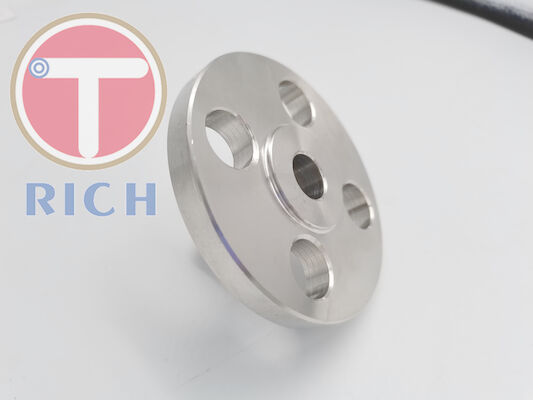

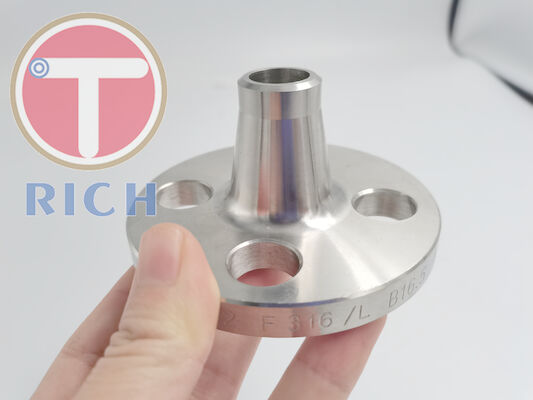

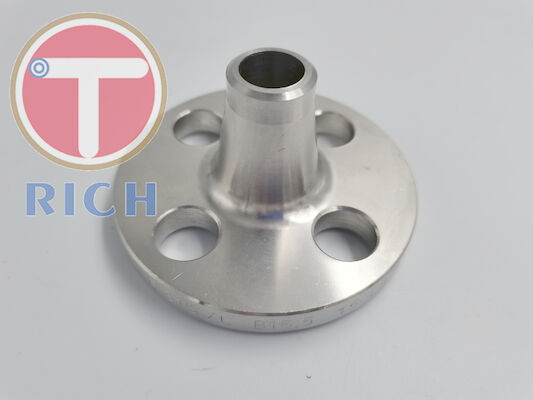

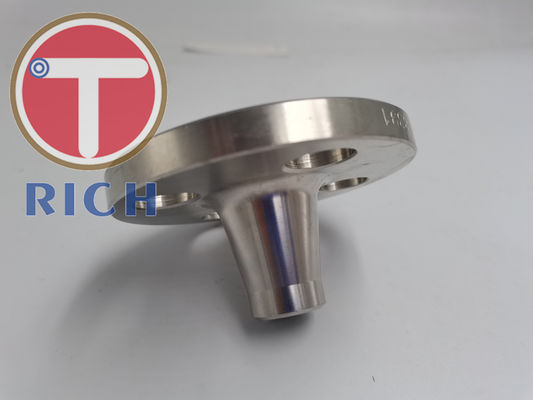

उत्पाद चित्र:
कंपनी का परिचय:
पैकेजिंग और डिलीवरीः
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या आप व्यापारिक कंपनी या निर्माता हैं?
एकः हम एक पेशेवर स्टील पाइप सामग्री निर्माता हैं।
प्रश्न: आपका डिलीवरी का समय कितना है?
एकः आम तौर पर यह 7-14 दिन लगते हैं यदि माल स्टॉक में है या 30-60 दिन अगर कोई स्टॉक नहीं है, यह मुख्य रूप से मात्रा पर निर्भर करता है।
प्रश्न: क्या आप निःशुल्क नमूने प्रदान करते हैं?
उत्तर: हाँ,हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
A:भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 30% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो pls हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
-
