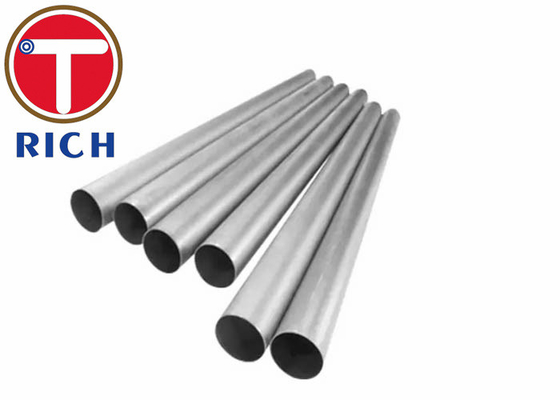

उच्च निकेल सामग्री के साथ चमकदार एनील्ड सीमलेस निकेल मिश्र धातु ट्यूब जंग प्रतिरोधी हीट एक्सचेंजर्स के लिए
उत्पाद का विवरण
निर्बाध निकल मिश्र धातु ट्यूब
,UNS N06600 निकल मिश्र धातु ट्यूब
,उज्ज्वल एनीलिंग निर्बाध स्टील पाइप
एएसटीएम बी167 यूएनएस एन06600 सीमलेस ट्यूब एक निकल-क्रोमियम-लौह मिश्र धातु ट्यूब है जो संक्षारण प्रतिरोधी और गर्मी प्रतिरोधी सेवा के लिए है। इसकी न्यूनतम निकल सामग्री 72% क्लोराइड-आयन तनाव-संक्षारण क्रैकिंग के लिए प्रतिरोध प्रदान करती है, जबकि 14.0-17.0% क्रोमियम ऊंचे तापमान वाले वातावरण में ऑक्सीकरण प्रतिरोध का समर्थन करता है।
हीट-एक्सचेंजर निर्माण के लिए, ट्यूब को कोल्ड-वर्क्ड और एनील्ड स्थिति में एक चमकदार, चिकनी सतह के साथ आपूर्ति की जा सकती है जो ट्यूब विस्तार, झुकने, वेल्डिंग और ट्यूब बंडलों में असेंबली के लिए उपयुक्त है। एएसटीएम बी167 सीमलेस निकल-मिश्र धातु पाइप और ट्यूब को कवर करता है, जबकि आयामी सहनशीलता और सामान्य आवश्यकताओं को एएसटीएम बी829 के माध्यम से नियंत्रित किया जाता है।
| वस्तु | विनिर्देश |
|---|---|
| उत्पाद | ब्राइट-एनील्ड सीमलेस निकल मिश्र धातु हीट-एक्सचेंजर ट्यूब |
| सामग्री | निकल-क्रोमियम-लौह मिश्र धातु |
| मानक | एएसटीएम बी167/एएसएमई एसबी-167 |
| श्रेणी | यूएनएस N06600 |
| समतुल्य पदनाम | मिश्र धातु 600 / डब्ल्यू.एन.आर. 2.4816 |
| निर्माण विधि | निर्बाध, कोल्ड-वर्क्ड या हॉट-वर्क्ड |
| घेरे के बाहर | 6-127 मिमी |
| दीवार की मोटाई | 1-30 मिमी |
| लंबाई | 1-12 मीटर; निश्चित या यादृच्छिक लंबाई उपलब्ध है |
| आयामी सहिष्णुता | एएसटीएम बी829 के अनुसार; सहमति से सख्त सहनशीलता |
| ओडी सहनशीलता | ट्यूब व्यास, दीवार की मोटाई और विनिर्माण स्थिति के आधार पर |
| दीवार की मोटाई सहनशीलता | एएसटीएम बी829 या क्रेता-अनुमोदित ड्राइंग के अनुसार |
| सीधा | एएसटीएम बी167 की आवश्यकता के अनुसार व्यावसायिक रूप से सीधा; समझौते से अधिक सख्त सीधापन उपलब्ध है |
| सतह की स्थिति | ब्राइट एनील्ड, पिकल्ड, मैट एनील्ड या यंत्रवत् पॉलिश किया हुआ |
| उष्मा उपचार | समाधान को नियंत्रित सुरक्षात्मक वातावरण में एनील्ड किया जाता है, जिसके बाद तेजी से ठंडा किया जाता है |
| समाप्त होता है | सादा, चौकोर-कट, डिबर्ड या कक्षीय वेल्डिंग के लिए तैयार |
| परीक्षण | तन्यता परीक्षण और हाइड्रोस्टैटिक या गैर-विनाशकारी विद्युत परीक्षण |
| प्रलेखन | EN 10204 3.1 सामग्री प्रमाणपत्र, ताप संख्या और निरीक्षण रिकॉर्ड |
| वैकल्पिक निरीक्षण | एड़ी-वर्तमान परीक्षण, अल्ट्रासोनिक परीक्षण, पीएमआई, आयामी निरीक्षण और तृतीय-पक्ष निरीक्षण |
एएसटीएम बी167 के लिए आवश्यक है कि तैयार सामग्री गुणवत्ता और स्थिति में एक समान, चिकनी, व्यावसायिक रूप से सीधी और हानिकारक खामियों से मुक्त हो। प्रत्येक ट्यूब को या तो हाइड्रोस्टैटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण प्राप्त करना होगा जब तक कि खरीद आदेश में अन्यथा निर्दिष्ट न किया गया हो।
UNS N06600 में कम से कम 72.0% निकल होता है। उच्च निकल स्तर क्लोराइड-आयन तनाव-संक्षारण क्रैकिंग के लिए मजबूत प्रतिरोध प्रदान करता है और कई क्षारीय और कम करने वाले वातावरण में विश्वसनीय प्रदर्शन में योगदान देता है।
मिश्र धातु में 14.0-17.0% क्रोमियम होता है। क्रोमियम एक सुरक्षात्मक ऑक्साइड फिल्म बनाता है जो ऑक्सीकरण और कई उच्च तापमान वाले वातावरणों के प्रतिरोध में सुधार करता है।
127 मिमी या उससे कम के बाहरी व्यास वाले कोल्ड-वर्क्ड और एनील्ड ट्यूब के लिए, एएसटीएम बी167 निर्दिष्ट करता है:
- न्यूनतम तन्यता ताकत: 550 एमपीए
- न्यूनतम 0.2% उपज शक्ति: 240 एमपीए
- न्यूनतम बढ़ाव: 30%
ये न्यूनतम मान झुकने, ट्यूब विस्तार और ट्यूब-टू-ट्यूबशीट असेंबली के लिए पर्याप्त लचीलापन प्रदान करते हैं।
UNS N06600 को व्यापक रूप से चुना जाता है जहां संक्षारण प्रतिरोध और ऊंचे तापमान की ताकत दोनों की आवश्यकता होती है। निर्माता तकनीकी डेटा मिश्र धातु को भट्ठी घटकों, रासायनिक-प्रसंस्करण उपकरण और गर्मी-उपचार उपकरण सहित संक्षारण और गर्मी के प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बताते हैं। वास्तविक डिज़ाइन तापमान दबाव, दीवार की मोटाई, पर्यावरण और लागू डिज़ाइन कोड से निर्धारित किया जाना चाहिए।
सतह के ऑक्सीकरण को सीमित करने के लिए नियंत्रित सुरक्षात्मक वातावरण में ब्राइट एनीलिंग किया जाता है। यह प्रक्रिया एक स्वच्छ आंतरिक और बाहरी सतह का निर्माण करती है जो अतिरिक्त डीस्केलिंग को कम करती है और निरीक्षण, निर्माण और वेल्डिंग का समर्थन करती है।
एक आम खरीद चिंता यह है कि क्या ट्यूब का बाहरी व्यास और दीवार की मोटाई ट्यूबशीट विस्तार और बंडल असेंबली के लिए पर्याप्त रूप से सुसंगत है।
उत्पादन नियंत्रण में शामिल हो सकते हैं:
- सतत ओडी और दीवार-मोटाई की निगरानी
- पूर्ण-लंबाई एड़ी-वर्तमान परीक्षण
- अंत-क्षेत्र आयामी निरीक्षण
- अंडाकारता माप
- निश्चित-लंबाई काटना
- ग्राहक-विशिष्ट सहिष्णुता नियंत्रण
निरीक्षण रिपोर्ट केवल नाममात्र आयाम बताने के बजाय वास्तविक ओडी, दीवार की मोटाई, अंडाकारता और लंबाई की पहचान कर सकती है।
खरीदारों को अक्सर इस बात की पुष्टि की आवश्यकता होती है कि ब्राइट-एनील्ड ट्यूब भारी ऑक्साइड स्केल, एम्बेडेड लौह संदूषण, स्नेहक अवशेष और सतह दोषों से मुक्त है।
इसलिए आपूर्ति प्रक्रिया में शामिल हो सकते हैं:
- नियंत्रित-वातावरण एनीलिंग
- बनाने के बाद सतह की सफाई
- नियंत्रित प्रकाश व्यवस्था के तहत दृश्य निरीक्षण
- आंतरिक-सतह निरीक्षण
- निर्दिष्ट होने पर खुरदरापन माप
- सुरक्षात्मक अंत टोपियां और नमी प्रतिरोधी पैकेजिंग
ब्राइट एनीलिंग को एक नियंत्रित विनिर्माण स्थिति के रूप में माना जाना चाहिए, न कि केवल एक कॉस्मेटिक फिनिश के रूप में।
निकेल-मिश्र धातु प्रतिस्थापन गंभीर सेवा जोखिम पैदा कर सकता है। इसलिए प्रत्येक उत्पादन बैच को कच्चे माल से अंतिम शिपमेंट तक ट्रैक किया जाना चाहिए।
उपलब्ध गुणवत्ता नियंत्रण में शामिल हैं:
- हीट-नंबर ट्रैसेबिलिटी
- सकारात्मक सामग्री पहचान
- करछुल और उत्पाद रासायनिक विश्लेषण
- यांत्रिक परीक्षण
- हाइड्रोस्टैटिक या एड़ी-वर्तमान परीक्षण
- EN 10204 3.1 प्रमाणन
- तृतीय-पक्ष निरीक्षण
- ग्रेड, आकार, ताप संख्या एवं मानक का अंकन
एएसटीएम बी167 को मिश्र धातु, विनिर्देश संस्करण, स्थिति, फिनिश, आयाम, परीक्षण विधि और प्रमाणन आवश्यकताओं की पहचान करने के लिए आदेश की आवश्यकता होती है।
| मानक | आवेदन |
|---|---|
| एएसटीएम बी167 | निर्बाध निकल-क्रोमियम मिश्र धातु पाइप और ट्यूब |
| एएसएमई एसबी-167 | दबाव-उपकरण निर्माण के लिए एएसएमई को अपनाना |
| एएसटीएम बी829 | निकल-मिश्र धातु सीमलेस ट्यूब के लिए सामान्य आयामी, परीक्षण और सहनशीलता आवश्यकताएँ |
| एएसटीएम ई8/ई8एम | धातु सामग्री का तन्यता परीक्षण |
| एएसटीएम ई213 | निर्दिष्ट होने पर धातु पाइप और टयूबिंग की अल्ट्रासोनिक जांच |
| एएसटीएम ई426 | निर्दिष्ट होने पर सीमलेस और वेल्डेड ट्यूबलर उत्पादों की विद्युत चुम्बकीय परीक्षा |
| एन 10204 | 3.1 प्रमाणीकरण सहित निरीक्षण-दस्तावेज़ प्रकार |
| एन आईएसओ 6507-1 | आवश्यकता पड़ने पर विकर्स कठोरता परीक्षण |
| जेआईएस एच 4552 | निकल और निकल-मिश्र धातु सीमलेस पाइप और ट्यूब |
| जीबी/टी 15007 | निकल और निकल-मिश्र धातु पदनाम और रासायनिक संरचना संदर्भ |
खरीद आदेश में सटीक मानक संस्करण की पहचान होनी चाहिए क्योंकि संशोधनों के बीच मिश्र धातु कवरेज, संदर्भित मानक और पूरक आवश्यकताएं बदल सकती हैं। एएसटीएम बी167-23 में निर्बाध संक्षारण प्रतिरोधी और गर्मी प्रतिरोधी पाइप और ट्यूब के लिए यूएनएस एन06600 और अन्य निकल-क्रोमियम मिश्र धातु शामिल हैं।
UNS N06600 सीमलेस ट्यूब को शेल-एंड-ट्यूब हीट एक्सचेंजर के अंदर हीट-ट्रांसफर ट्यूब के रूप में स्थापित किया जा सकता है जिसका उपयोग संक्षारक प्रक्रिया तरल पदार्थों को गर्म करने या ठंडा करने के लिए किया जाता है।
इस एप्लिकेशन के लिए, खरीद आवश्यकताओं में आम तौर पर शामिल हैं:
- सटीक ट्यूबशीट-छेद निकासी के लिए नियंत्रित बाहरी व्यास
- दबाव डिज़ाइन के लिए स्थिर दीवार की मोटाई
- चमकीली या साफ एनील्ड सतह
- पूर्ण-लंबाई गैर-विनाशकारी विद्युत परीक्षण

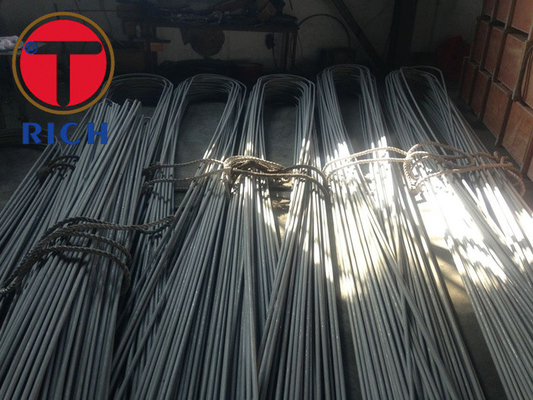

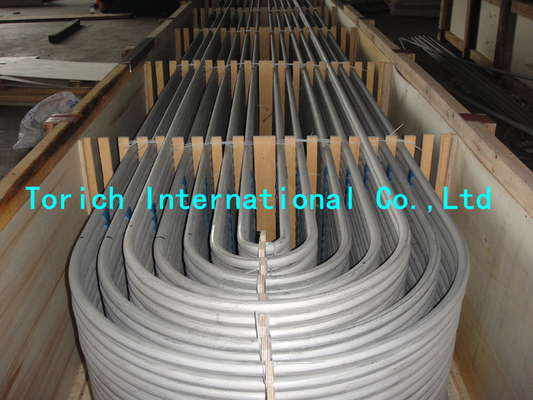

- यू-ट्यूब विन्यास के लिए मोड़ने योग्यता
- हीट-नंबर ट्रैसेबिलिटी
- कक्षीय वेल्डिंग या विस्तार के लिए ट्यूब-एंड की सफाई
- निर्दिष्ट होने पर हाइड्रोस्टैटिक परीक्षण
अंतिम सामग्री चयन में प्रक्रिया-द्रव संरचना, ऑपरेटिंग तापमान, क्लोराइड एकाग्रता, दबाव, प्रवाह वेग और सफाई विधि पर विचार करना चाहिए।
| यूएनएस ग्रेड | नी | करोड़ | फ़े | एम.एन. | अल | सी | घन | सी | एस | अन्य नियंत्रित तत्व |
|---|---|---|---|---|---|---|---|---|---|---|
| एन06600 | 72.0 मि | 14.0-17.0 | 6.0-10.0 | 1.0 अधिकतम | -- | 0.15 अधिकतम | 0.50 अधिकतम | 0.50 अधिकतम | 0.015 अधिकतम | -- |
| एन06601 | 58.0-63.0 | 21.0-25.0 | संतुलन | 1.5 अधिकतम | 1.0-1.7 | 0.10 अधिकतम | 1.0 अधिकतम | 0.50 अधिकतम | 0.015 अधिकतम | -- |
| एन06603 | संतुलन | 24.0-26.0 | 8.0-11.0 | 0.15 अधिकतम | 2.4-3.0 | 0.20-0.40 | 0.50 अधिकतम | 0.50 अधिकतम | 0.010 अधिकतम | टीआई 0.10-0.25; पी 0.020 अधिकतम; Zr 0.01-0.10; वाई 0.01-0.15 |
| एन06690 | 58.0 मि | 27.0-31.0 | 7.0-11.0 | 0.50 अधिकतम | -- | 0.05 अधिकतम | 0.50 अधिकतम | 0.50 अधिकतम | 0.015 अधिकतम | -- |
| एन06693 | संतुलन | 27.0-31.0 | 2.5-6.0 | 1.0 अधिकतम | 2.5-4.0 | 0.15 अधिकतम | 0.50 अधिकतम | 0.50 अधिकतम | 0.010 अधिकतम | टीआई 1.0 अधिकतम; नायब 0.5-2.5 |
| यूएनएस ग्रेड | लागू शर्त | तन्यता ताकत, न्यूनतम। | 0.2% उपज शक्ति, न्यूनतम। | बढ़ाव, न्यूनतम. |
|---|---|---|---|---|
| एन06600 | कोल्ड-वर्क्ड एनील्ड, ओडी ≤127 मिमी | 550 एमपीए | 240 एमपीए | 30% |
| एन06601 | कोल्ड-वर्क्ड या हॉट-वर्क्ड एनील्ड, सभी आकार | 550 एमपीए | 205 एमपीए | 30% |
| एन06603 | कोल्ड-वर्क्ड या हॉट-वर्क्ड एनील्ड, सभी आकार | 650 एमपीए | 300 एमपीए | 25% |
| एन06690 | कोल्ड-वर्क्ड एनील्ड, ओडी ≤127 मिमी | 586 एमपीए | 240 एमपीए | 30% |
| एन06693 | कोल्ड-वर्क्ड या हॉट-वर्क्ड एनील्ड, ओडी ≤127 मिमी | 690 एमपीए | 345 एमपीए | 30% |
| निरीक्षण आइटम | अनुशंसित आवश्यकता |
|---|---|
| रासायनिक विश्लेषण | ताप विश्लेषण द्वारा UNS N06600 संरचना को सत्यापित करें |
| पीएमआई | निकल, क्रोमियम और लौह मिश्र धातु की पहचान की पुष्टि करें |
| लचीला परीक्षण | एएसटीएम बी167 न्यूनतम यांत्रिक गुणों की पुष्टि करें |
| एड़ी-वर्तमान परीक्षण | प्रत्येक ट्यूब की पूरी लंबाई की जांच |
| हाइड्रोस्टेटिक परीक्षण | जब विद्युत परीक्षण के बजाय या इसके अतिरिक्त निर्दिष्ट किया जाता है |
| आयामी निरीक्षण | ओडी, दीवार की मोटाई, लंबाई और अंडाकारता |
| भूतल निरीक्षण | आंतरिक और बाह्य दृश्य परीक्षा |
| खुरदरापन परीक्षण | जब एक निर्दिष्ट रा मान की आवश्यकता होती है |
| चपटा या भड़कना | जब निर्माण सत्यापन की आवश्यकता होती है तो समझौते द्वारा |
| प्रलेखन | EN 10204 3.1 प्रमाणपत्र और निरीक्षण रिपोर्ट |
| पता लगाने की क्षमता | उत्पादन और पैकेजिंग के माध्यम से ताप संख्या बनाए रखी जाती है |
-
