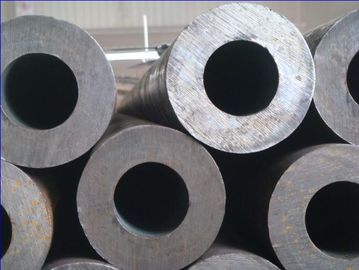

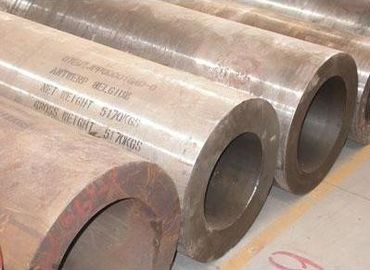

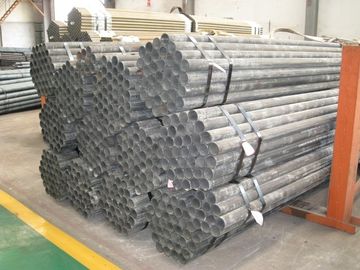

दौर निर्बाध गर्म गठन स्ट्रक्चरल स्टील पाइप 10, 20, 35, 45, 10M2, 15Cr, 20Cr

जीएसटी 8732-78 10, 20, 35, 45, सीमलेस हॉट-मोल्ड स्टील पाइप, स्ट्रक्चरल स्टील पाइप, स्ट्रक्चरल स्टील ट्यूब

GOST 8732-78 बिना सीम वाले गर्म-बनाए हुए स्टील पाइप

बाहरी व्यास: 32 219 मिमी
(32; 33,7; 38; 42; 42,4; 45; 48,3; 50; 51; 54; 57; 60; 60.3*; 63,5; 68; 70; 73; 76; 82.5*; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 178*; 180; 194; 203; 219)

दीवार की मोटाई: २.८ ∙ ४६ मिमी
(2,8; 3; 3,2*; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 22; 24; 25; 26; 28; 30; 32; 34; 35; 36; 38; 40; 42; 45) ।

सहिष्णुता:
ओवरडोजः
D 32 50 मिमी: ± 0.5 मिमी
D 51 ️ 219 मिमी: ± 1%
डब्ल्यू टी:
S 2,8 ️ 15 मिमी: + 12,5% ️ 15%
S 16 ️ 30 मिमी: ± 12,5%
S 32 ️ 45 मिमी: + 10% ️ 12,5%
नोट्स:

1. स्टील ग्रेडः 10, 20, 35, 45, 10Mn2, 15Cr, 20Cr, 40Cr, 30CrMnSi, 15CrMo, 30CrM GOST 1050-88, GOST 4543-71, GOST 19281-89 के अनुसार।
2. "*" से चिह्नित आयाम, साथ ही मध्यवर्ती आयामों का निर्माण समझौते के अधीन किया जाता है।
3. पाइपों के आयाम और GOST 8732-78 के अनुसार सहिष्णुता।
4. GOST 8731-74 के अनुसार तकनीकी आवश्यकताएं।
5. व्यास और दीवार की मोटाई के आधार पर लंबाई 4 से 11.7 मीटर तक होती है।
6. गुणवत्ता के मापदंडों के समूहः
   BВ ️ मारने वाले इस्पात के लिए रासायनिक संरचना की दर निर्धारण के साथ (GOST 1050-88, GOST 4543-71, GOST 19281-89 के अनुसार ग्रेड);
   यांत्रिक गुणों और रासायनिक संरचना के दर निर्धारण के साथ वी ∙
   ताप-उपचारित नमूनों के लिए रासायनिक संरचना के दर निर्धारण और यांत्रिक गुणों के नियंत्रण के साथ। यांत्रिक गुण स्टील मानकों के अनुसार हैं।
