बिजली प्रतिरोध वेल्डेड स्टील ट्यूब BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5
उत्पाद का विवरण
वेल्डेड स्टील पाइप
,वेल्डिंग इस्पात टयूबिंग

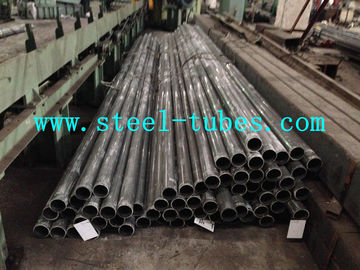

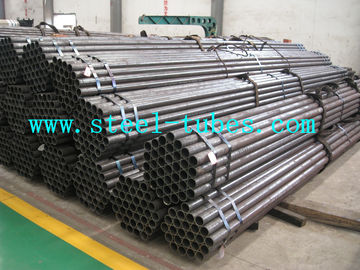

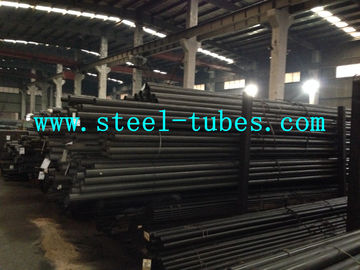

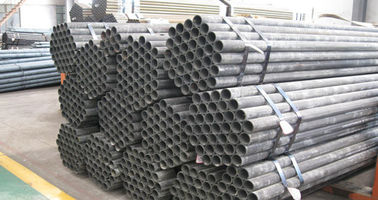

BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 विद्युत प्रतिरोध वेल्डेड स्टील ट्यूब
मानकः बीएस 6323-5 ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए सीमलेस और वेल्डेड स्टील ट्यूब
भाग 5: विद्युत प्रतिरोध के साथ वेल्डेड (इंडक्शन सहित) स्टील ट्यूबों के लिए विशिष्ट आवश्यकताएं
स्टील ग्रेडःERW1 ERW2 ERW3 ERW4 ERW5
अनुप्रयोग:ऑटो उद्योग के लिए/मशीनरी के उपयोग के लिए/मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए
आकार सीमाःओ.डी.:6-350 मिमी W.T.:1-30 मिमी L:max12000 मिमी
स्टील ग्रेड और रासायनिक संरचनाः
| डिजाइन | रासायनिक संरचनाएं (लंच विश्लेषण) | यांत्रिक गुण | |||||||||||||
| सी | हाँ | एमएन | पी | एस | KM (वेल्डेड के रूप में) | जीएमके और जीजेडएफ (एनील) | एनकेएम और एनजेडएफ(सामान्य) | ||||||||
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | रि | आरएम | ए | ए | रि | आरएम | ए | रि | आरएम | ए | |
|
|
|
|
|
| डी/ए≤ | डी/ए> | |||||||||
| % | % | % | % | % | N/m | N/m | % | % | N/m | N/m | % | N/m | N/m | % | |
| ईआरडब्ल्यू 1 | 0.13 | __ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ईआरडब्ल्यू 2 | 0.16 | __ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ईआरडब्ल्यू 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ईआरडब्ल्यू 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ईआरडब्ल्यू 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | __ | __ | 340 | 490 | 20 |
| व्यास | सहिष्णुता | |||
| 1 | 2 | 3 | ||
| समाप्त | सहित तक | KM स्थिति D/a | GKM, GZF,NKM, NZF स्थिति 20| | |
| ≤40 GKM,GZF, | ||||
| एनकेएम, एनजीएफ स्थिति≤20 | ||||
| मिमी | मिमी | मिमी | मिमी | मिमी |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | बाहरी का ±0.75% | बाहरी व्यास का ± 1% | बाहरी व्यास का ±1.5% | |
| व्यास | ||||
नोटः ग्राहक के अनुरोध के अनुसार विशेष स्टील ग्रेड भी उपलब्ध है।
-
