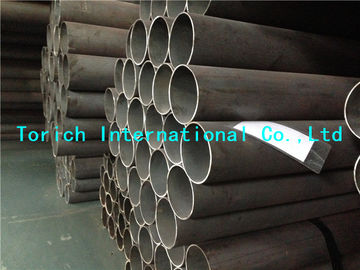

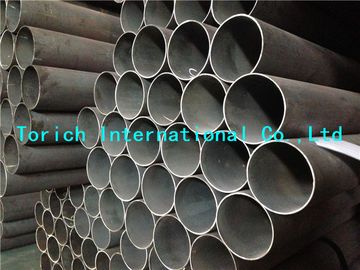

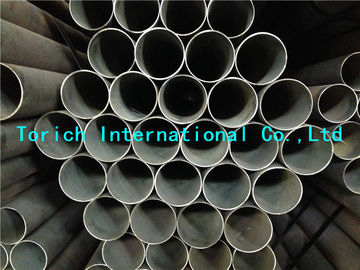

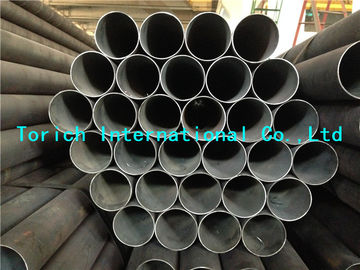

ऑटोमोबाइल BS6323-2 HFW2 HFW3 HFW4 HFW5 के लिए गर्म समाप्त वेल्डेड स्टील ट्यूब
उत्पाद का विवरण
वेल्डिंग इस्पात टयूबिंग
,इलेक्ट्रिक प्रतिरोध वेल्डेड स्टील ट्यूब
BS6323-2 HFW2 HFW3 HFW4 HFW5 ऑटोमोबाइल के लिए गर्म समाप्त वेल्डेड स्टील ट्यूब
मानकः बीएस 6323-2ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए सीमलेस और वेल्डेड स्टील ट्यूब
भाग 2:गर्म समाप्त वेल्डेड स्टील ट्यूबों के लिए विशिष्ट आवश्यकताएं
अनुप्रयोग:ऑटो उद्योग के लिए/मशीनरी के उपयोग के लिए/मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए
आकार सीमाःओ.डी.:6-350 मिमी W.T.:1-30 मिमी L:max12000 मिमी
विनिर्माण विधि:
ट्यूबों को भरने की धातु के अतिरिक्त बिना एक निरंतर प्रक्रिया द्वारा अनुदैर्ध्य समुद्र वेल्ड के साथ फ्लैट रोल्ड स्ट्रिप से निर्मित किया जाता है, और गर्म समाप्त किया जाना चाहिए।
वितरण की शर्तें:
ट्यूबों को गर्म समाप्त स्थिति में आपूर्ति की जाती है।
| डिजाइन | रासायनिक संरचनाएं (लंच विश्लेषण) | मैकेनिकल | ||||||
| Cmax. | सिमैक्स. | Mnmax. | पीएमएक्स. | Smax. | रेमिन। | आरएममिन. | आमीन। | |
| % | % | % | % | % | एन/एमएम2 | एन/एमएम2 | % | |
| एचएफडब्ल्यू 2 | 0.16अ | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| एचएफडब्ल्यू 3 | 0.20अ | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| एचएफडब्ल्यू 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| एचएफडब्ल्यू 5बी | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| नोट इन ग्रेड के ट्यूबों के वेल्डिंग के लिए विशेष तकनीकों की आवश्यकता नहीं है, लेकिन सावधानी बरतनी चाहिए और वेल्डिंग को वेल्डिंग के लिए उपयुक्त ब्रिटिश मानक में दिए गए मार्गदर्शन,जैसे BS 5135. यदि ग्रेड 2 के लिए रिमिंग या अर्ध-मृत स्टील का उपयोग किया जाता है, तो कार्बन सामग्री हो सकती है ग्रेड 3 के लिए प्रयोग किया जाता है तो 0.19% और 0.23% तक बढ़ाया गया। निर्माता के विकल्प पर इस ग्रेड में जोड़ा जा सकता है। | ||||||||
| गर्म समाप्त वेल्डेड स्टील ट्यूबों के आयाम | ||||||
| बाहर | नामकरण HFW 2 और 3 | नामकरण HFW 4 और 5 | ||||
| मोटाई | मोटाई | |||||
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| नोटः बीएस 6323-1 के परिशिष्ट बी में लंबाई की इकाई के अनुसार द्रव्यमान सहित अनुभागीय गुणों के लिए देखें:1982 | ||||||
परीक्षण
सपाट होने का परीक्षण
झुकने का परीक्षण (पूरी ट्यूब)
| समतल करने के परीक्षण के लिए प्लेटों के बीच की दूरी | |
| पदनाम | प्लेटों के बीच की दूरी |
|
| % |
| एचएफडब्ल्यू 2 | 75 |
| एचएफडब्ल्यू 3 | 85 |
| एचएफडब्ल्यू 4 | 85 |
| एचएफडब्ल्यू 5 | 85 |
निम्नलिखित के संदर्भ में प्रकाशनः
बीएस 3602-1दबाव के प्रयोजनों के लिए निर्बाध इत्र स्टील पाइप और ट्यूबेंः कार्बन और कार्बन मैंगनीज स्टील विशिष्ट उच्च तापमान गुणों के साथ
बीएस 3602-1, निर्बाध विद्युत प्रतिरोध वेल्डेड और प्रेरण वेल्डेड ट्यूब
बीएस 3602-2, डुबकी आर्क वेल्डेड ट्यूब
बीएस 3603दबाव के प्रयोजनों के लिए स्टील पाइप और ट्यूबों के लिए विनिर्देशः निर्दिष्ट निम्न तापमान गुणों के साथ कार्बन और मिश्र धातु स्टील
BS3604,दबाव के प्रयोजनों के लिए स्टील पाइप और ट्यूबों के लिए विनिर्देशः विशिष्ट उच्च तापमान गुणों के साथ फेरीटिक मिश्र धातु स्टील।
BS3605दबाव के प्रयोजनों के लिए निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप और स्टील ट्यूब
BS4360वेल्डेबल संरचनात्मक स्टील्स के लिए विनिर्देश
BS4848गर्म लुढ़का हुआ स्टील संरचनात्मक प्रोसेस
BS4848-2,खोखले भाग
BS5135कार्बन और कार्बन मैंगनीज स्टील्स का धातु-आर्क वेल्डिंग
बीएस 6323ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए सीमलेस और वेल्डेड स्टील ट्यूबों के लिए विनिर्देश
BS6323-1, सामान्य आवश्यकताएं
-
